车间散料球团移动式收集转运车

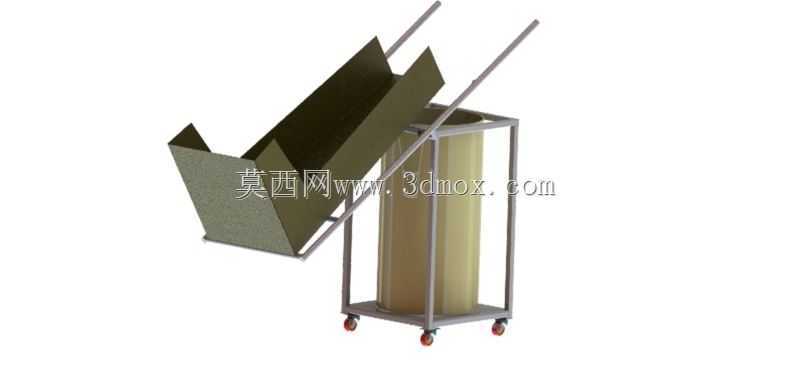

　　该模型呈现的是一台面向车间散料回收场景的移动式球团收集车，整体由立式吸拾通道、底部集料斜斗、圆柱形储料筒和带轮框架组成。设备主要用于生产现场散落球团、颗粒料或小型成型件的快速归集，避免散料在地面堆积造成滑倒、磕碰或混入异物，也能降低人工清扫的弯腰频次。

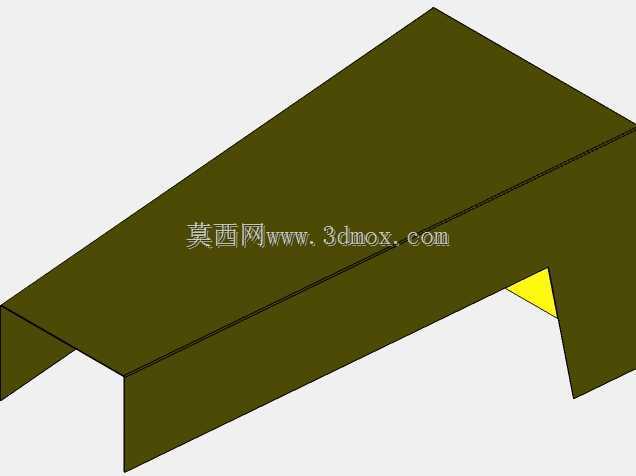

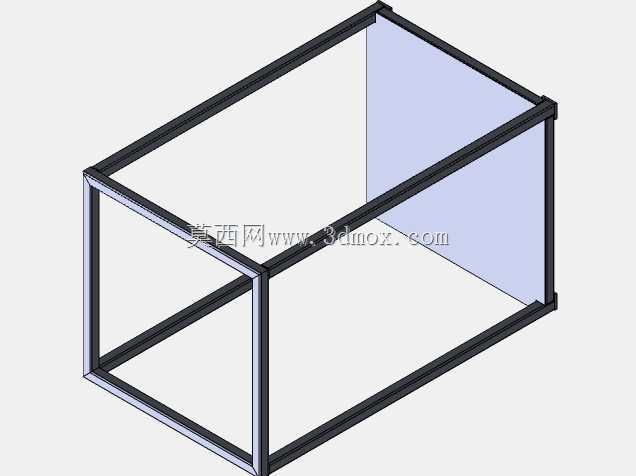

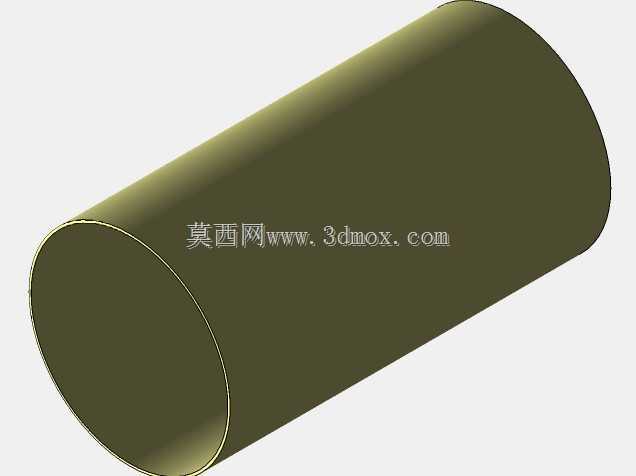

　　从结构布局看，左侧较高的立式通道与底部斜向集料口相连，形成低位进料、向上导料的路径；底部斜斗向储料筒方向收束，可让进入的物料依靠自重滑向右侧圆筒。圆筒采用直立布置，在有限占地内争取较大储料容积，同时便于观察料量并在清空时整体移出或翻转。框架围绕圆筒设置，既承担筒体定位，也为推手、轮组和外部接管提供安装基础。

　　设计思路上，该装置优先考虑现场通过性和操作连续性。低位集料口贴近地面，适合沿设备间隙、通道边缘或工位周边推行；立式通道高度控制在单人可扶持范围内，推行时不需要额外吊装。圆筒与框架之间保留间隙，既方便清理卡料，也为后续加装吸尘接口、料位提示或快拆压盖留出边界。若用于粉尘较多环境，可在筒体顶部增加过滤或排风结构；若用于较重颗粒，则需校核框架壁厚与轮组承载。

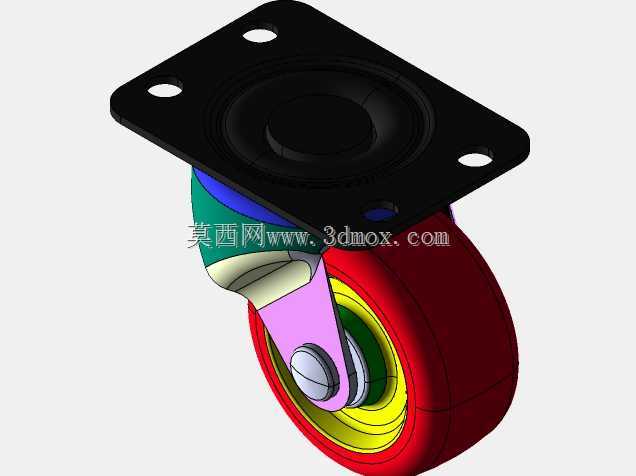

　　外形尺寸方面，模型体现出窄长型占地特征：宽度方向以圆筒直径为主要限制，长度方向包含集料斜斗与筒体，高度方向集中在立式通道。安装边界需关注三处：一是底部集料口与地面的间隙，间隙过小会受地面焊缝、坡度影响，过大则降低拾料效果；二是脚轮回转半径，转弯处要预留通道宽度；三是筒体顶部与车间管线、设备悬伸部分的安全距离。

　　在功能特性上，带轮底盘使收集、暂存、转运合并为同一工序，减少扫帚、簸箕和固定料斗之间的多次倒运。斜斗与圆筒的衔接处采用圆滑过渡，可降低颗粒破碎和卡阻风险。框架上部的杆件可兼作推手，操作人员在行进中即可调整集料口位置。对于结构设计人员，建模时应重点检查斜斗倾角是否满足物料自然滑落、轮组安装面是否具备足够刚度、筒体拆卸路径是否与推手干涉；对于设备选型人员，则应结合球团粒径、堆积密度、单次回收量和车间通道宽度，判断筒体容积、轮径及通道截面是否匹配。
