带尾部散热风扇的卧式交流电机结构

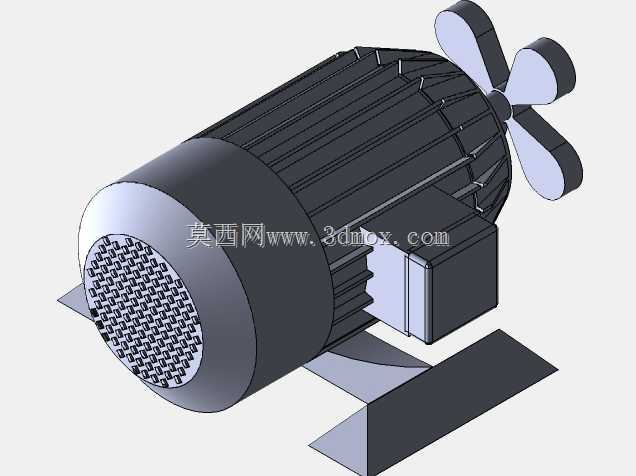

　　这款卧式交流电机的三维结构，完整还原了工业现场最常见的自扇冷动力单元形态，建模时优先考虑了设备集成阶段的安装校核与空间干涉排查需求。从实际产线应用来看，这类电机大量出现在带式输送机、小型离心泵、风机盘管、普通机床进给机构以及轻工包装线的传动工位，作为动力源将电能转化为旋转机械能，通过轴伸端连接联轴器、带轮或者链轮，带动负载完成持续运转。尾部外露的轴流风扇是整机散热的核心结构，电机运行时转子带动风扇同步旋转，驱动空气沿机壳外表面的轴向散热筋快速流过，把定子绕组和铁芯产生的热量持续带走，保证电机在额定负载下温升控制在绝缘等级允许范围内，这种自通风结构不需要额外配置冷却风机，能降低辅助系统复杂度与后期维护点。

　　机壳外侧的平行散热筋在建模时保留了完整的凸起高度与排布间距，这部分结构既承担散热功能，也直接决定整机径向占用空间，在做设备布局时不能仅按光滑圆柱估算电机宽度，必须预留出散热筋对应的边界尺寸，避免与周边机架、护罩发生碰撞。机身侧面的方形接线盒结构做了独立分模，盒体与机壳的连接面、接线腔的容纳空间都有明确体现，现场布线时电源线从接线盒进线口接入，完成端子连接后扣合盒盖即可实现电气防护，接线盒的朝向也可根据安装现场的走线方向做周向调整，建模时预留的装配基准能直接支持不同出线方向的方案切换。底部的一体式安装脚是卧式电机的核心安装基准，两个底脚的安装孔中心距、底脚平面到轴伸中心线的中心高都严格遵循行业通用安装尺寸规范，

　　选型替换时只要核对这两项核心参数以及轴伸直径、键槽尺寸，就能快速完成同系列电机的互换，不需要大幅改动原有设备的安装台面。前端盖的通风孔采用阵列式网格布局，在保证进风通量的同时，能阻挡较大体积的异物进入电机内部，降低绕组被意外刮蹭或者粉尘大量堆积的风险。从结构设计逻辑来看，整机把定子、转子、端盖、风扇、风罩、接线盒、安装脚这些独立模块按实际装配关系整合，各配合面的止口、螺栓连接位置都有清晰呈现，既可以用于整机布置时的空间校核，也能作为拆解教学、装配工艺梳理的直观参照，帮助结构工程师在设计阶段提前判断维护操作空间，比如接线盒开盖是否需要预留手部操作距离、后端风罩拆卸是否会和后方管线产生干涉，避免设备加工装配完成后才发现操作空间不足的问题。
