工业卧式交流感应电动机结构设计

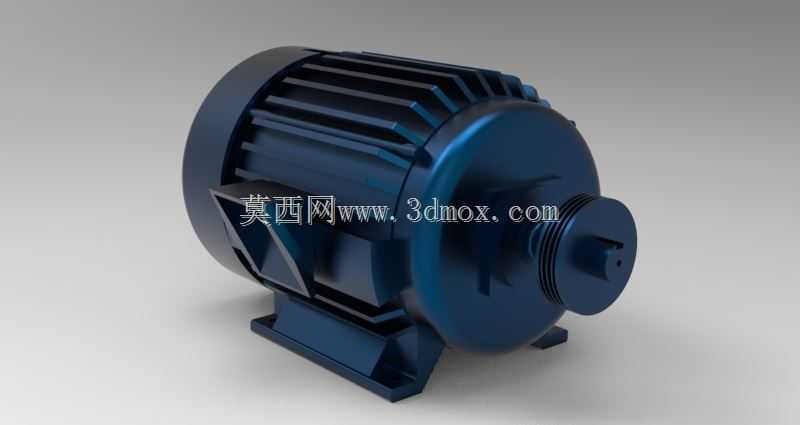

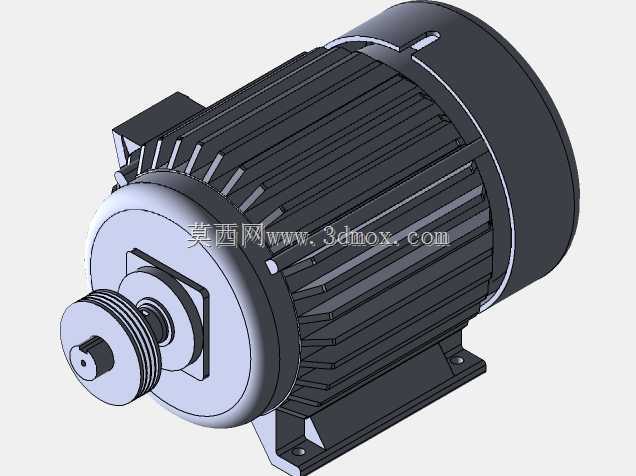

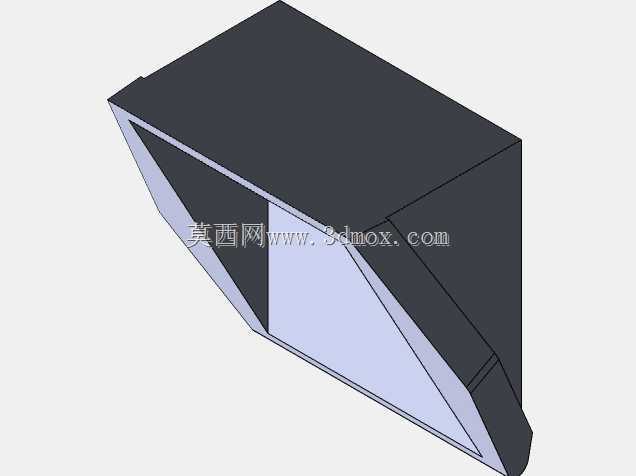

　　这款卧式交流电动机的三维结构，完整还原了工业现场最常用的鼠笼式异步动力单元形态，建模时优先还原了实际选型与安装中最受关注的壳体、底座、输出轴、散热筋、接线盒等核心结构，没有做多余的艺术化简化。从实际应用场景来看，这类电机广泛分布在输送线辊筒驱动、中小型水泵与风机动力输入、机床辅机传动、轻工包装设备、农机配套等场景，是工业现场保有量最大的动力源之一，其结构成熟度高，运行稳定性强，对工况的适配范围较宽。模型的底座采用标准卧式安装脚结构，两个安装脚的开孔间距、底面平面度都对应常规B3安装型式的边界要求，设计时预留了与设备安装板对接的螺栓过孔空间，选型人员可以直接参照底座尺寸核对安装工位的预留空间，避免出现安装孔位错位、

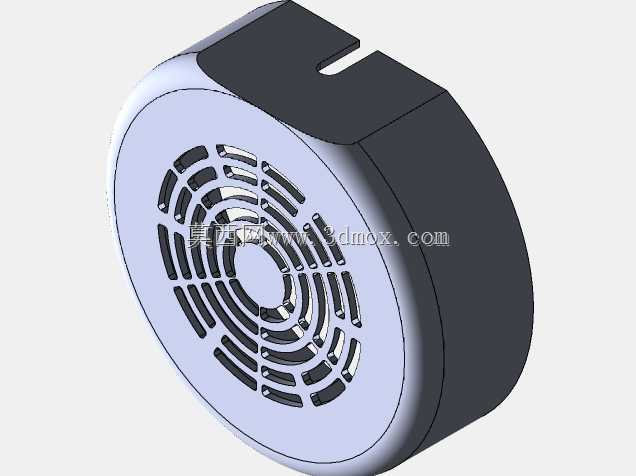

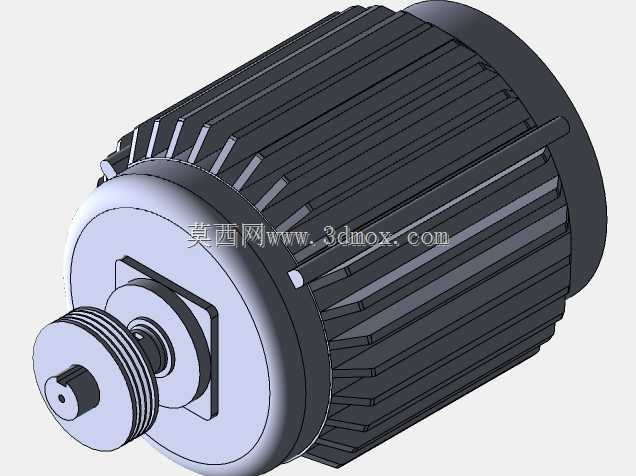

　　底座与周边筋板干涉的问题。输出轴端的轴径、键槽位置以及轴伸长度都按照通用工业电机的配合尺寸逻辑构建，轴端可以直接对接联轴器、带轮或者链轮，传动对接时不需要额外做结构适配。机壳外部的轴向散热筋并非装饰结构，建模时还原了真实的筋条高度与排布间距，这些筋条用于增大壳体散热面积，在电机连续运行时把定子产生的热量快速传导到外界空气，配合后端盖内置的风叶与风罩形成定向散热风道，保障电机在额定负载下的温升处于允许区间。接线盒设置在机壳侧面的常规位置，盒体预留了电缆引入的空间，内部三维结构对应接线端子的排布位置，方便电气设计人员核对布线走向与接线操作空间。端盖与机壳的止口配合结构在模型中也有体现，止口的同轴度直接决定转子与定子之间的气隙均匀度，

　　是电机装配中控制运行振动与噪音的关键配合面。整个建模过程从装配干涉校验的角度出发，把转子、定子、端盖、风扇、风罩、接线盒、底座等部件的装配关系逐一梳理，既可以作为设备整体布局时的动力部件占位模型，也能用于教学演示中拆解电机内部结构，帮助初学者理解异步电机的动力传递路径与散热逻辑。在做产线布局设计时，把该电机模型导入设备总装后，可以直接核对电机与被驱动部件的轴系对中空间，预留出拆装维护时拆卸端盖、接线操作所需的手部操作空间，避免后期设备组装完成后出现维护空间不足、无法紧固接线螺栓的问题。
