达芬奇扭力投石战争器械结构

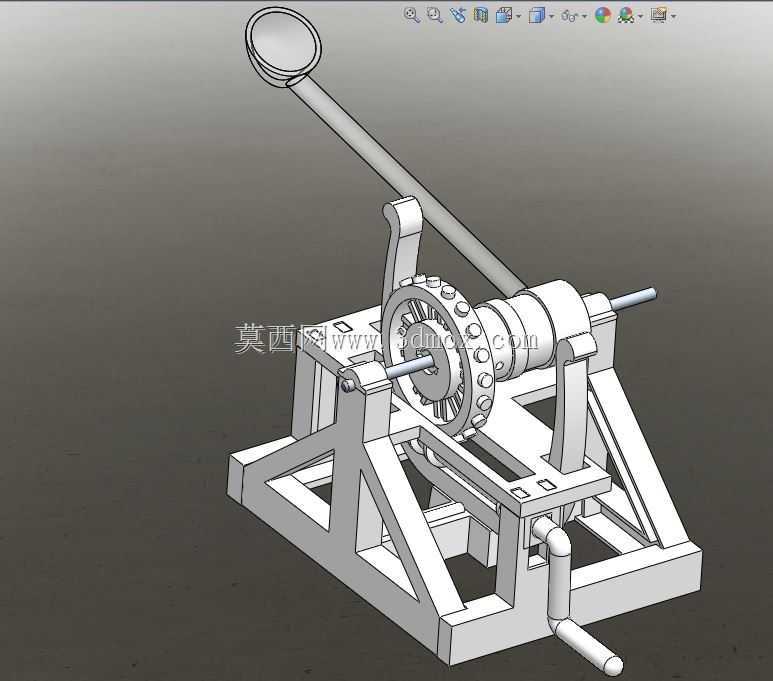

　　该模型呈现的是一种以齿轮和摆臂为核心的扭力式投射器械，整体由底架、支承座、齿轮盘、轴系、长摆臂和端部承托勺组成。结构重点不在外壳包覆，而在力流传递路径的清晰暴露：底架采用三角形斜撑形成稳定承托平面，两支承座抬高转轴位置，使长摆臂获得足够回转半径；齿轮盘布置在摆臂根部附近，通过轴销、轮齿和止动结构控制蓄能与释放，端部勺形件用于放置弹丸。

　　实际使用场景可对应古代攻防器械、机械原理教学、影视道具复原以及科技馆互动展项。在攻城或阵地防守中，这类设备依靠预先蓄存的机械能在短时间内加速摆臂，将石块或类似载荷沿弧线抛出；在教学和展示中，它又能直观说明杠杆、齿轮啮合、棘轮止逆、重心布置和能量转换之间的关系。模型没有加入复杂外罩，便于观察各构件如何配合，也适合结构设计者进一步修改传动比、支承跨距和释放机构。

　　从功能特性看，齿轮盘不仅承担传动作用，也参与角度定位。轮缘上的凸起与销孔可配合止动件，使摆臂在拉拽或扭转后保持在待发位置；释放时，约束解除，摆臂绕主轴快速摆动，末端承托勺在运动末段将载荷送出。两支承座之间的轴系需要承受较大径向载荷，因此底架斜撑直接把受力导向底部框架，避免单点悬伸造成倾覆。长摆臂采用细长杆件形态，末端扩大为勺状，既减轻非必要质量，又保证弹丸放置位置明确。

　　设计思路上，模型优先表达机械原理而非精细工艺装饰。底部矩形边界确定安装占地，斜撑从四角向中心收拢，形成紧凑而稳固的支撑；转轴高度高于底架平面，为摆臂下俯和上扬预留空间；齿轮盘直径明显大于轴径，说明其作用是增大力矩并提供止动位置，而不是高速连续旋转。若进入实物制作，需重点校核主轴弯曲强度、支承座连接刚度、摆臂端部动载荷以及齿轮销齿的冲击寿命；若用于仿真分析，则应把底架与地面的固定方式、摆臂质心位置、释放瞬间接触约束作为关键边界。

　　外形尺寸可按底架长宽、主轴高度和摆臂长度三个方向控制。底架决定安装边界，应保证四脚接触平稳；主轴高度影响摆臂扫掠空间，周围不能布置干涉件；摆臂长度决定投射半径和末端线速度，其回转范围内需预留安全距离。端部承托勺的深度和开口方向会影响弹丸脱离姿态，设计时应与摆臂停止位置共同考虑。整体结构对加工门槛要求不高，杆件、板材、销轴和齿轮盘均可拆分制造，再通过螺栓或销轴装配，便于运输、调试和维护。
