工业机械手防护安装固定支架结构

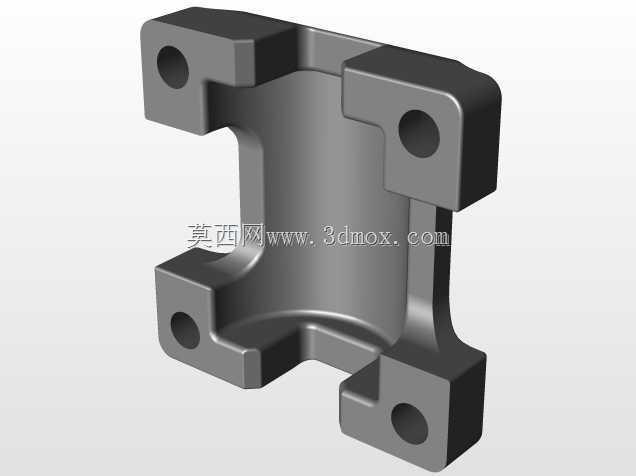

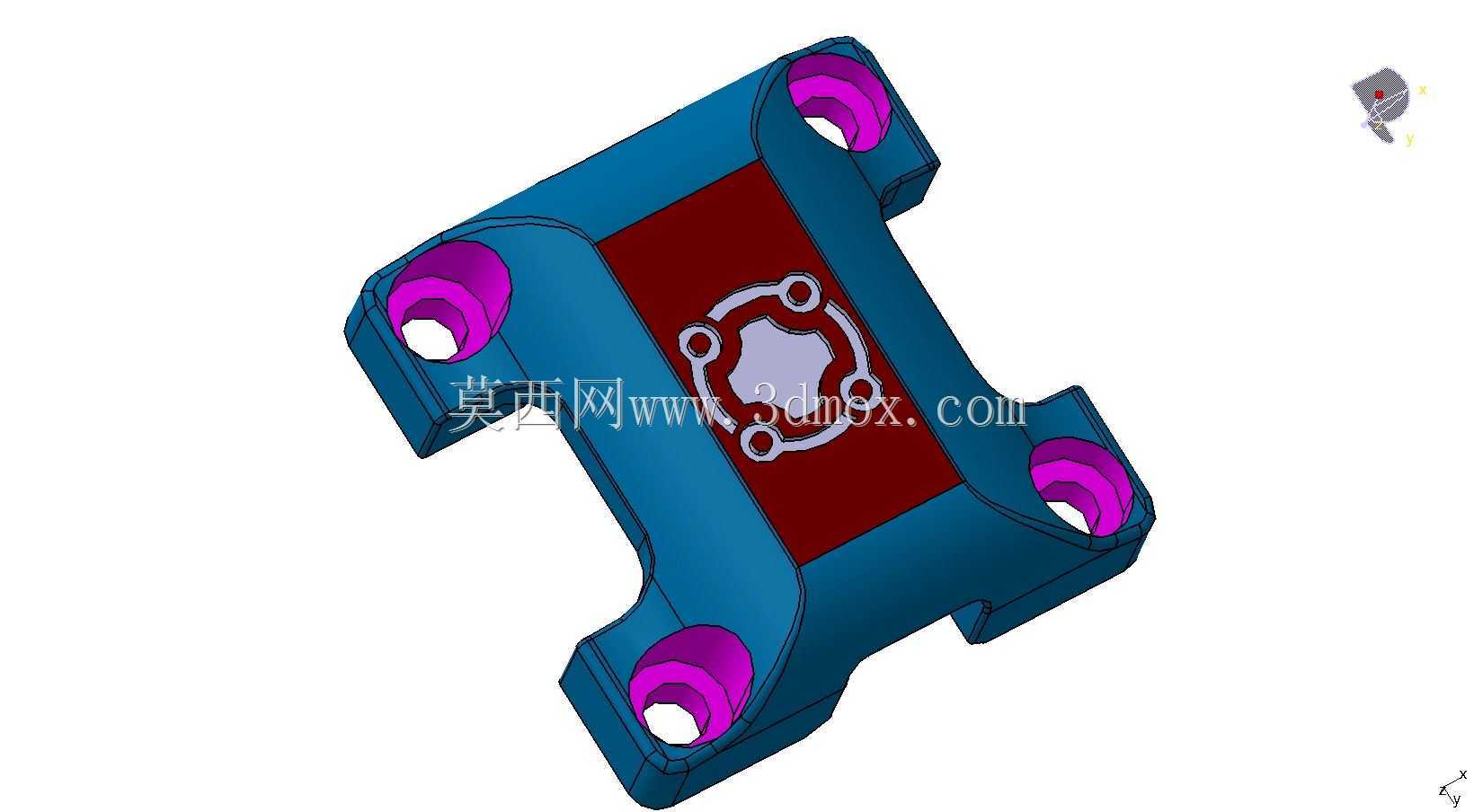

　　在自动化产线的工位布局里，外露的机械手执行端往往会面临工位周边工件剐蹭、焊渣飞溅、切削液泼溅或是人员误触的风险，这类防护支架的核心作用，就是在机械手作业区域外围形成刚性的防护边界，同时承担防护外罩的安装承载功能，把需要做物理隔离的执行段完整围护在内。从结构形态来看，该构件采用四角带安装耳的框型主体，四个安装耳上分别预留了同轴的通孔，用于穿入紧固件完成和设备基座、工位台面或是防护侧板的锁紧固定，安装耳和主体框之间做了增厚的过渡处理，避免长期受振动或是侧向冲击时出现应力集中断裂的问题。主体框的内轮廓做了和机械手作业回转空间匹配的弧面过渡，没有多余的突出棱角，既不会干涉机械手末端的正常运动轨迹，也能在防护外罩安装后形成连续的封闭围护面。

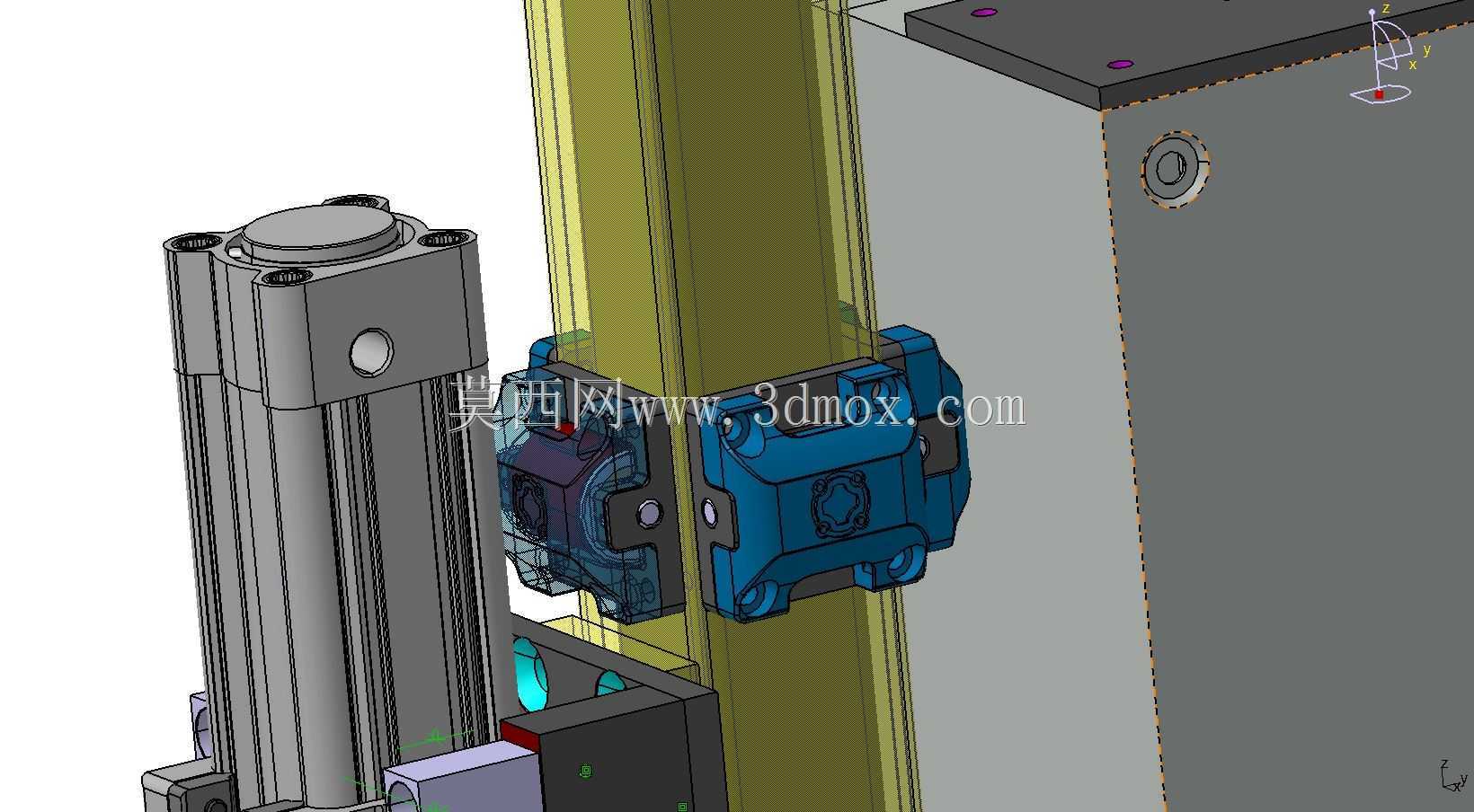

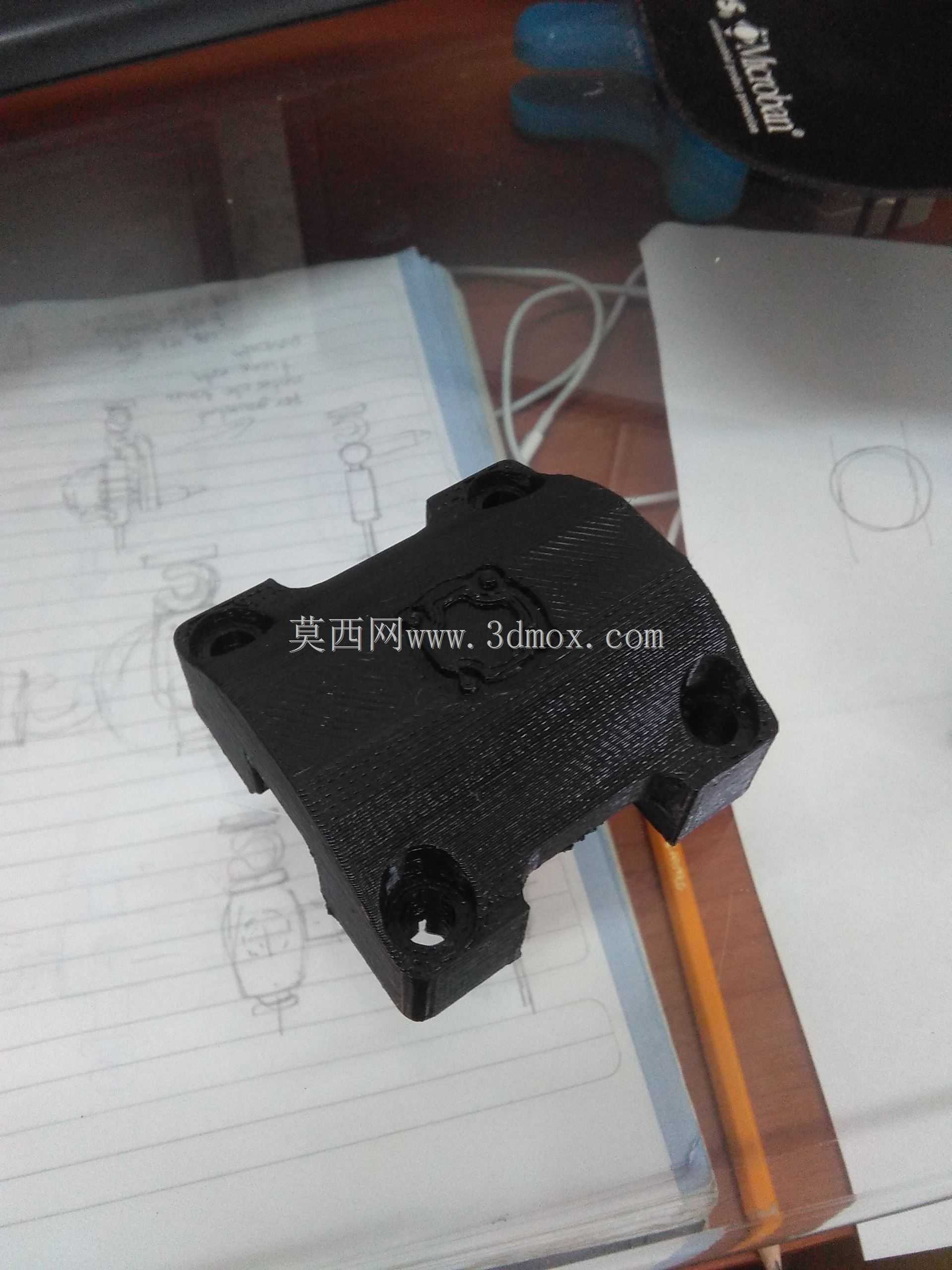

　　设计阶段首先要确认的是安装边界尺寸：四个安装孔的孔位间距需要和现场安装基面的预留螺孔完全对齐，孔位公差控制在合理范围内，避免装配时出现孔位错位无法穿钉的问题；主体框的内空尺寸要提前核算机械手全行程的运动包络，在包络轮廓外预留足够的安全间隙，防止机械手高速运动时和支架内壁发生剐蹭。支架的壁厚选择兼顾了刚性和轻量化需求，在满足抗冲击要求的前提下避免不必要的材料冗余，四个角的安装耳做了下沉式的台阶设计，紧固件锁紧后钉头可以沉入台阶内，不会突出支架表面影响外侧防护板的贴合安装。这类构件在3D打印制作小批量原型时，可以直接验证装配匹配度，确认孔位、内空和周边设备的干涉情况，后续量产也可以采用机加工或是注塑工艺成型，适配不同的产线成本需求。实际应用中，这类支架除了承担防护功能，也可以作为传感器、管线支架的附加安装基体，在框体外侧拓展安装小型检测元件，不用额外在设备台面上钻孔固定，减少对原有工位结构的改动。
