25mm孔径双管夹持固定连接件

　　这款双管夹的核心夹持孔径为25mm，主要用于两根正交布置的圆管之间的位置固定，在自动化生产线的传感支架搭建、轻工设备的管路排布、检测工位的杆件连接场景中十分常见。不同于单管夹仅能完成单根杆件与安装面的固定，该结构可直接实现两根圆管的十字交叉锁紧，无需额外搭配转接板或角件，能有效精简支架类装配的零件数量。

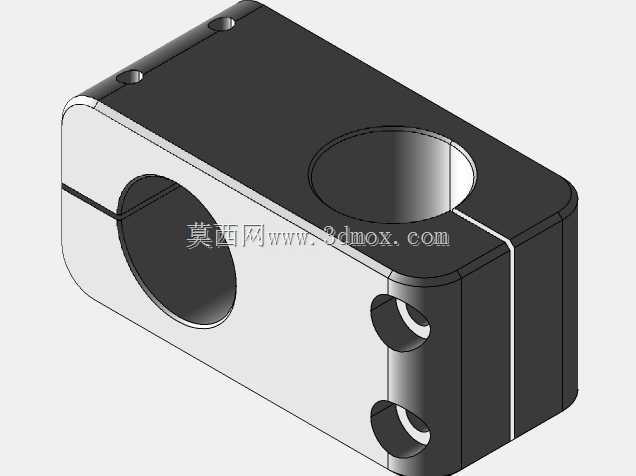

　　从结构设计来看，夹具体采用一体式方块基体，两个垂直贯通的圆孔分别容纳待夹持的圆管；基体侧面开设贯通的收缩缝，将夹持孔的一侧分割为可弹性形变的夹持臂，收缩缝旁设置两个锁紧孔，穿入螺丝后即可拉动两侧夹持臂收紧，让圆孔内壁均匀抱紧圆管外壁。这种开口收缩的锁紧方式不会在圆管表面加工定位孔或卡槽，安装时可沿杆件轴向、周向任意调整位置与角度，锁紧后依靠接触面的静摩擦力保持固定，后续拆装调整也不会破坏杆件表面。

　　外形上基体做了边角倒圆处理，既避免锐边划伤装配人员，也能减少热处理或机加工过程中的应力集中问题。两个夹持孔的轴线在空间内垂直相交，孔位的同轴度、垂直度公差直接决定两根圆管的装配精度，建模时需优先保证两孔的中心位置度，再处理收缩缝与锁紧孔的相对位置。锁紧孔采用沉头设计，可将螺丝头部完全埋入夹具体内部，避免外凸的螺丝头与周边管线、设备外壳发生干涉。

　　安装边界方面，夹具体整体为紧凑型方块结构，占用安装空间极小，可直接在狭窄的设备内部、机械臂末端的支架间隙中使用。选型时需确认待夹持圆管的外径与25mm孔径匹配，管壁需具备足够刚度以承受锁紧时的抱紧力，避免薄壁管被夹变形；锁紧螺丝的拧紧力矩需控制在合理范围，既要保证足够的夹持摩擦力防止杆件滑移，也不能过度拧紧导致夹具体的夹持臂出现塑性变形甚至断裂。该夹持件可搭配不同长度的螺丝调整收缩量，适配外径在小范围内存在公差波动的圆管，在非标自动化设备的快速搭架、检测装置的传感器位置微调场景中，能够大幅降低装配与改造成本。
