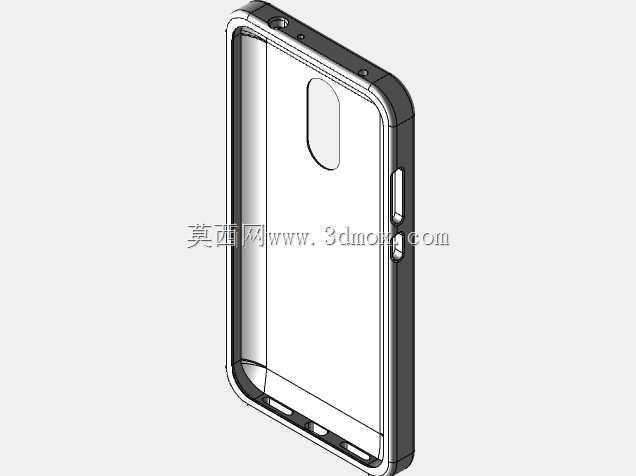

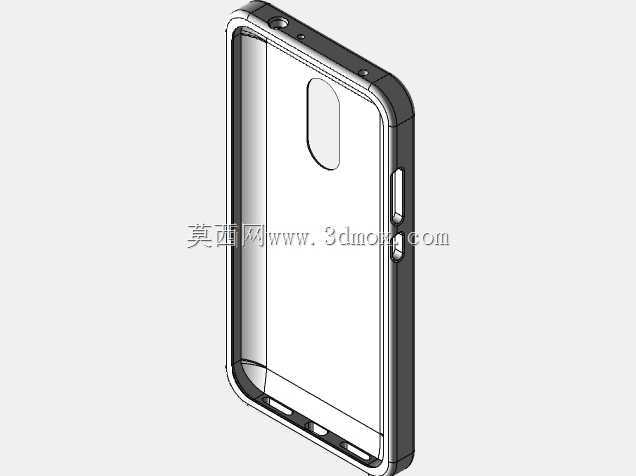

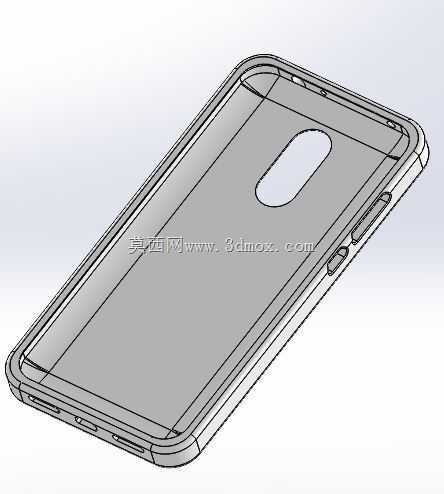

小米5Plus手机防护外壳结构设计

　　这款壳体的结构设计围绕小米5Plus整机的装配边界展开，建模阶段先完成整机外轮廓的逆向拟合，将机身背部的摄像头开孔位置、侧边按键的凸起行程、底部接口的避让区域全部纳入基准参照，避免壳体装配后出现按键卡滞、开孔偏移的问题。日常使用场景中，这类壳体主要承担跌落缓冲、刮擦防护的作用，因此在边角位置做了局部加厚的腔体设计，当手机从桌面、裤袋高度意外滑落时，加厚区域可优先吸收冲击能量，减少冲击力直接传递到机身中框与屏幕。从结构细节来看，壳体四周边缘做了微高出屏幕与背部摄像头的止口设计，手机正面朝下放置或者背部贴合粗糙台面时，凸起的边缘可让屏幕、摄像头镜片与接触面保持微小间隙，避免直接摩擦产生划痕。侧边的按键位置采用一体化的凸起按键结构，

　　既保留了原机按键的按压反馈手感，又不需要在壳体侧边开设贯通缺口，减少了灰尘、水渍从按键位置进入壳体积攒的概率。背部的长圆形开孔完全匹配原机摄像头与闪光灯的组合布局，开孔边缘做了顺滑的倒角过渡，不会出现毛边刮手的问题，同时开孔尺寸预留了合理的装配公差，即使壳体生产过程中出现轻微的收缩变形，也不会遮挡摄像头的拍摄视场。壳体的整体壁厚控制在兼顾防护性能与握持手感的区间，过厚会大幅增加整机握持的臃肿感，过薄则会丧失基本的抗形变能力，建模时对不同区域的壁厚做了差异化处理：握持接触的背部主区域壁厚偏薄，保证握持时不会过度增加机身厚度；边角、开孔周边等应力集中区域适当加厚，提升结构强度。壳体与机身的配合面预留了均匀的装配间隙，

　　既可以保证壳体顺利套入机身，又不会因为间隙过大出现壳体松动、晃动的问题，内壁的边缘位置做了微小的倒扣结构，装配后可紧密贴合机身侧边，长期使用也不会出现壳体边缘翘起的情况。这类壳体的建模过程需要重点关注装配公差的分配，不同材质的成型收缩率存在差异，设计时需要根据选定的材质提前补偿收缩量，保证最终生产出的成品与原机的匹配度符合使用要求。同时壳体的外表面保留了平整的主体区域，既可以做后续的表面纹理处理，也能适配磁吸支架等外接配件的使用需求，不会因为表面过度凹凸影响配件的贴合稳定性。
