螺旋伸缩电缆三维结构设计作品

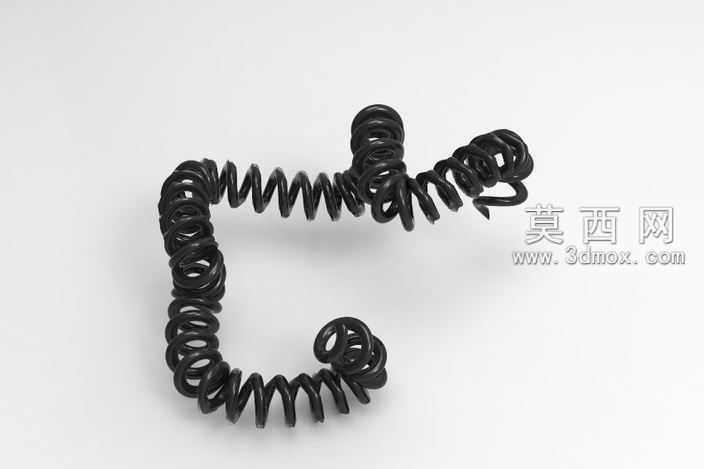

本作品为螺旋伸缩电缆的三维建模设计成果，建模阶段以实物螺旋电缆的结构特征为核心参考，首先通过样条曲线勾勒电缆整体的螺旋走向轮廓，精准还原螺旋段的螺距变化规律：两端连接部位的螺旋圈排布紧密，用于保障接头处的结构强度，中段螺旋圈间距均匀，预留充足的伸缩形变余量。建模过程中对电缆的截面轮廓进行参数化设定，采用圆形截面沿引导路径扫掠的方式生成电缆主体，同时针对两端螺旋堆叠形成的不规则凸起结构，通过曲面修剪、实体合并的方式处理衔接处的过渡面，避免出现模型破面、棱角突兀的问题，完整还原螺旋电缆自然弯折、堆叠的真实形态。材质渲染阶段，为模型赋予哑光黑色软质PVC材质，调整材质的粗糙度参数至0.7左右，还原电缆外皮的磨砂质感，同时添加轻微的环境反射效果，避免材质呈现过于死板的纯黑效果；场景采用柔和的漫反射打光方案，主光源从模型斜上方45度角投射，辅助光源补充模型暗部细节，既清晰展现螺旋结构的层叠关系，也通过自然的阴影强化模型的立体感。结构设计上，完整还原螺旋电缆的可伸缩特性对应的结构逻辑：紧密排布的端部螺旋可在拉伸时提供均匀的回弹力，避免电缆拉伸后出现无法复位的塑性形变，中段均匀螺距的螺旋段可根据使用需求拉长至原长的3-5倍，适配不同距离的电气连接场景，同时螺旋结构本身可避免线缆弯折时出现死折，保护内部线芯不受损伤。设计过程中充分考虑螺旋电缆的实际使用场景，针对经常活动的电气连接部位的使用需求，在建模时特意还原了电缆自然弯曲的形态，而非规整的直线螺旋，更贴近产品实际使用中的自然状态，为后续的产品结构验证、装配模拟提供精准的三维模型支撑，也可作为电气配件类产品展示、教学演示的数字化素材使用。
