M24规格螺栓螺母垫圈组合紧固件

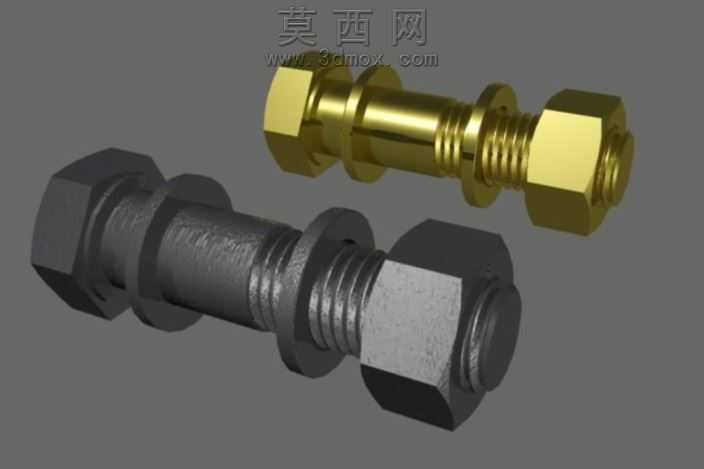

本作品为M24规格的螺栓、垫圈与螺母组合紧固件三维建模作品，建模过程严格遵循8.8级强度等级罗什卡正常标准的尺寸参数，对每一处结构细节都做了精准还原。建模阶段首先梳理紧固件各部件的装配逻辑，先完成六角头螺栓的主体建模：针对螺栓杆部，先绘制公称直径24mm的圆柱基体，再通过螺旋线扫描切除的方式生成标准三角外螺纹，螺纹牙型角、螺距、牙顶牙底圆弧都严格匹配公制螺纹规范，螺栓头部的六角结构做了标准的倒角处理，头部与杆部衔接的过渡圆角也按照实际加工工艺做了还原，避免应力集中的结构特征完全复刻实物。随后完成配套平垫圈的建模，垫圈的内外径尺寸、厚度都适配M24螺栓规格，边缘的去毛刺倒角也做了细致刻画。接下来完成六角螺母的建模，螺母的六角对边尺寸、厚度符合标准要求，内螺纹通过螺旋线扫描生成，与螺栓外螺纹可实现无干涉的虚拟装配，螺纹配合间隙控制在合理公差范围内。材质与渲染环节制作了两种视觉效果的展示方案：一种是镀锌金色钝化处理的外观，金属材质设置了高反射率与轻微的清漆层效果，还原镀锌紧固件光亮的金属质感，螺纹处的光影反射自然真实，能清晰展现螺纹的牙型起伏；另一种是发黑氧化处理的外观，材质设置了低光泽度的粗糙金属质感，表面带有细微的磨砂纹理，还原高强度紧固件经发黑处理后的哑光金属效果，表面的细微凹凸质感模拟了实际热处理后的表面状态。装配阶段严格按照实际安装顺序，将螺栓穿入垫圈后与螺母旋合，各部件之间的同轴度、配合面的贴合度都做了装配约束，没有出现穿模、错位的问题，可直观展现该紧固件组合的完整装配形态。设计过程中充分考虑了紧固件的实际使用场景，所有尺寸参数都可直接用于装配验证、工程演示等场景，两种材质效果也覆盖了不同表面处理的紧固件外观，能够满足不同的展示需求，模型的结构精度可支撑后续的工程受力模拟、装配干涉检查等拓展应用。
