浮球式液位传感装置结构设计

　　这款浮球式液位检测元件主要面向中小型储液罐体的液位监测场景，常见于工业循环水系统、小型液压站油箱、冷却液储槽、民用供水塔以及化工药剂储罐等工况，用来实时反馈罐内液体的高低液位状态，为补液泵启停、液位超限报警、防干烧保护提供可靠的开关量信号。

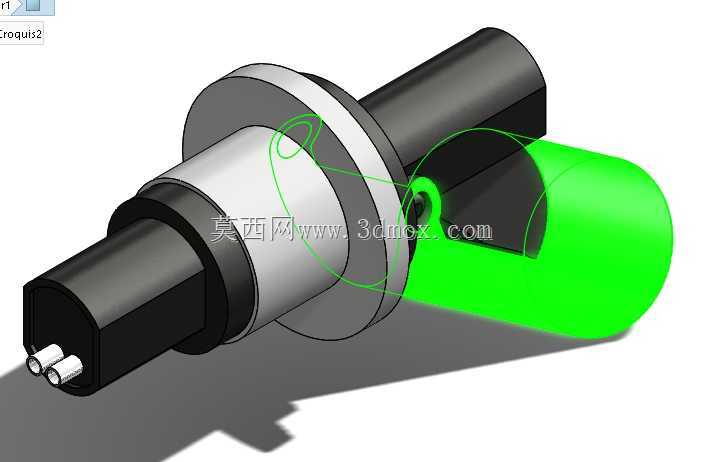

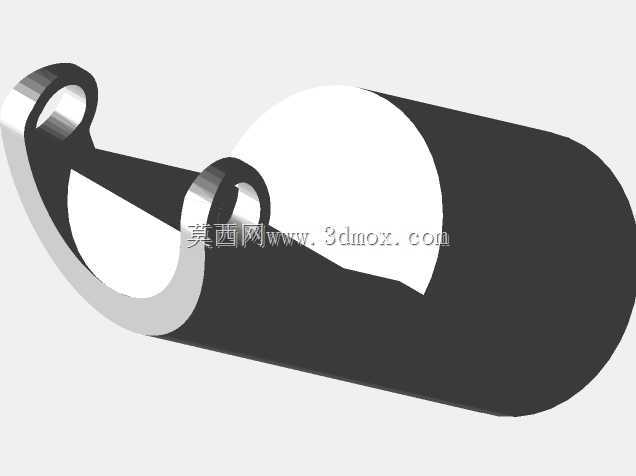

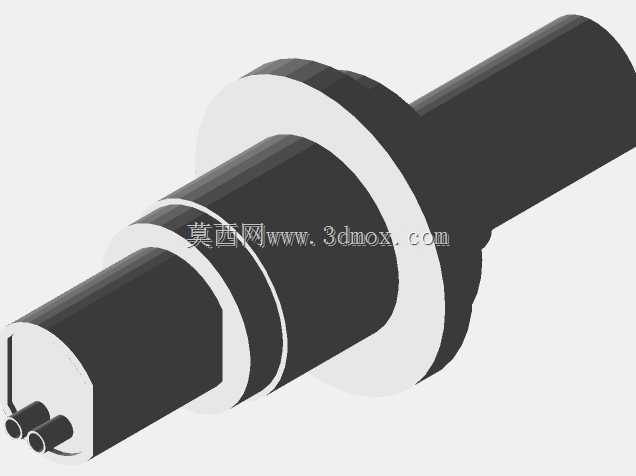

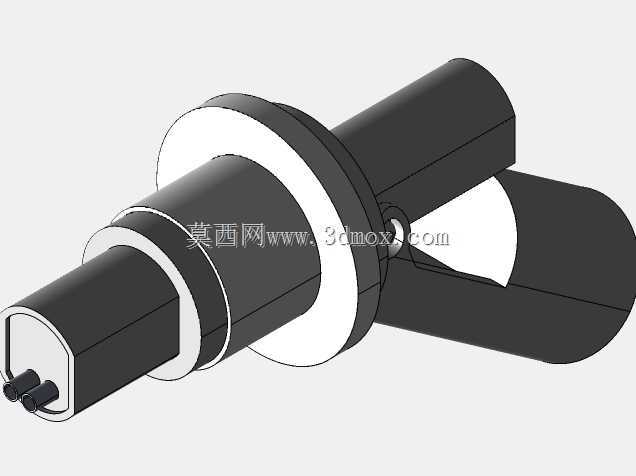

　　从结构布局来看，产品采用侧装式法兰作为安装基准，中部的圆盘法兰预留了与罐体侧壁开孔匹配的安装边界，法兰两侧的轴段分别承担不同功能：朝向罐内的一侧连接浮球摆臂机构，绿色高亮部分即为随液位升降的浮球组件，浮球通过摆臂与内部的磁触发机构联动，当液位上升或下降到设定阈值时，浮球带动摆臂摆动，触发内部的磁簧开关完成通断动作；朝向罐外的一侧为电气接线端，黑色外壳内部封装开关触点与接线引脚，两个外露的插针可直接对接线束端子，省去了现场拧线接线的繁琐步骤，也降低了接线处进液短路的风险。

　　设计过程中优先考虑了罐体安装的适配性，法兰盘的厚度与外径匹配常规侧壁开孔的密封安装要求，可搭配密封垫片实现罐内外的介质隔离，避免液体从安装缝隙渗漏。摆臂的摆动行程经过限位设计，既保证浮球在有效液位区间内能够顺畅随液面浮动，又不会因液位剧烈波动出现摆臂过转、卡滞的问题。浮球本身采用耐介质腐蚀的轻质材质，自身浮力足以克服摆臂转动阻力与液体表面张力，在低粘度清洁液体中响应灵敏，不会出现浮球卡滞、信号误触发的情况。

　　电气端的外壳做了绝缘防护处理，引脚间距符合低压控制线路的安全间距要求，可直接接入PLC开关量采集模块或者继电器控制回路，适配绝大多数工业设备的控制电压等级。整体轴向尺寸紧凑，罐内伸入部分不会占用过多储液空间，罐外接线端突出长度较短，不会和罐体周边的管线、支架产生安装干涉。在选型应用时，只需根据罐体侧壁的安装开孔尺寸匹配对应法兰规格，根据被测液体的化学属性确认浮球与密封件的材质兼容性，再根据需要的液位触发点调整摆臂的初始安装角度，即可完成整套液位检测方案的搭建。这类机械式浮球传感器相比投入式液位传感器，无需复杂的校准调试，结构简单可靠，维护成本极低，非常适合对成本敏感、液位控制精度要求不高但需要长期稳定运行的储液配套场景。
