可编程时控装置CN101A结构设计

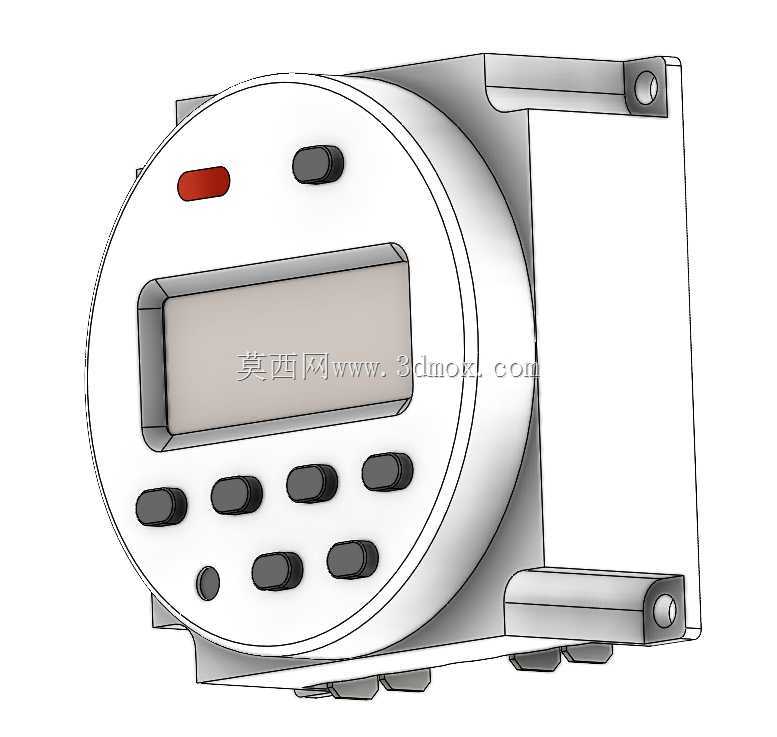

　　在成套电控柜、小型设备操作台以及分布式照明控制回路里，这类圆形嵌入式时控装置常被用来按预设时段切换负载通断。它不需要依赖上位机持续通讯，自身即可保存多组时间规则，适合路灯控制、风机间歇运行、养殖舍定时补光、商用设备预热等场景。面板正面留出长条形显示窗口，用于呈现时间、参数与工作状态；红色指示灯用于提示输出或告警，周边分布多枚硅胶或轻触按键，分别承担模式切换、数值调整、确认与复位等操作。按键排布遵循单手操作逻辑，常用键位于拇指自然覆盖区域，减少现场调试时的误触概率。壳体采用圆形前面板加后方安装座的形式，前表面与安装面板贴合后，通过背部卡扣或螺母锁紧，能够适配常见的面板开孔尺寸。后侧延伸出的固定耳带有安装孔，

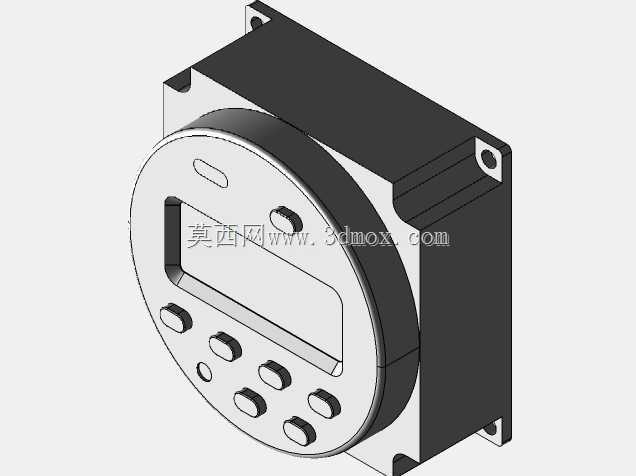

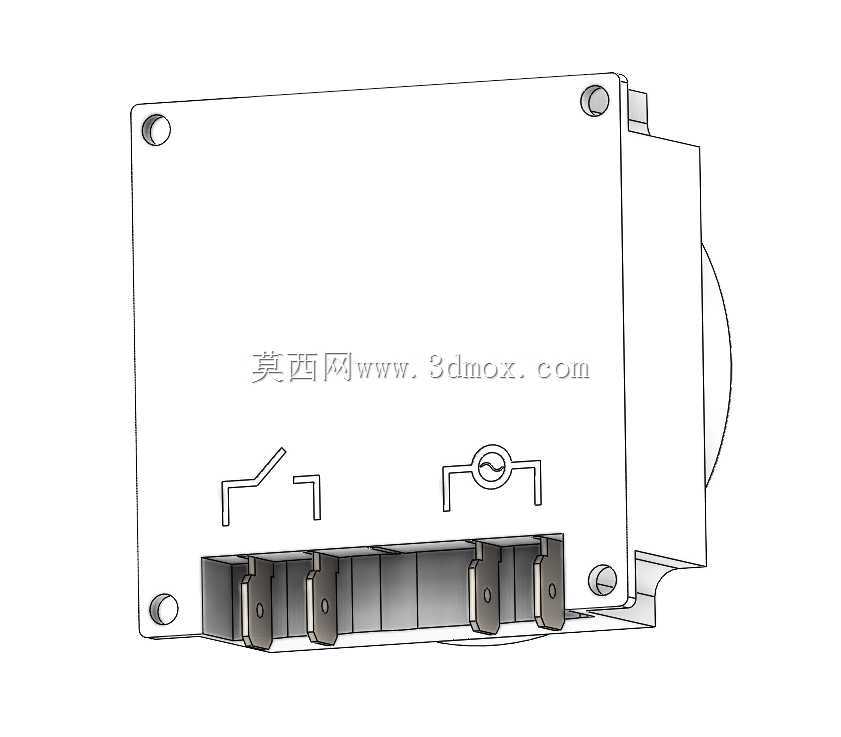

　　既可以在开孔安装时提供周向限位，也能在空间允许时通过螺钉直接固定在支架上。接线端布置在壳体下部，端子间距满足常规多股软线压接要求，布线时可沿柜内线槽向下引出，避免与面板前方操作区干涉。建模过程中优先还原外部装配边界：前面板直径、背部腔体深度、固定耳中心距、显示窗开口位置以及按键高度均按实物比例搭建，方便工程师在机柜布局阶段直接进行干涉检查。壳体侧面预留的拔模斜度与圆角过渡，既对应注塑成型工艺要求，也能降低装配时刮伤导线绝缘层的风险。显示窗区域略低于周边面板，可对透明镜片形成限位；按键帽与壳体之间保留均匀间隙，保证按压行程不卡滞。背部腔体用于容纳控制板、电池座与接线端子，内部筋位位置在外观模型中虽未完全展开，

　　但外形轮廓已为后续电路板堆叠提供了空间参考。对于需要做设备面板开孔、人机界面排布或电控元件选型的工程师而言，该体积模型可直接用于装配占位、可视性校核与操作距离评估。将其放入整体设备三维场景后，能够直观判断显示窗是否处于操作人员舒适视线范围内，按键与周边旋钮、按钮之间是否留有足够指端操作空间，接线端下方是否存在弯折半径不足的问题。圆形面板相比方形仪表更适合密集排柜中的局部替换，也能与同系列指针表、数显表保持视觉统一。固定耳的朝向经过设计，可在水平或竖直安装方向上提供稳定支撑，避免长期运行后因振动产生松动。整体结构没有多余外凸部件，表面平整，便于日常擦拭维护；前显示区与按键区集中布置，使调试人员不必在面板上多处寻找操作入口。通过该三维结构，设计人员可以在不拆解实物的情况下完成面板开孔图绘制、安装支架设计以及操作面板人机校核，缩短电控柜与小型专用设备的前期布局周期。
