汽车发动机活塞连杆总成结构展示

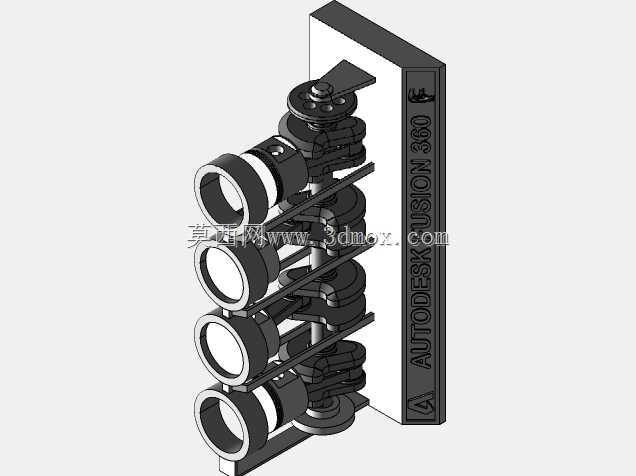

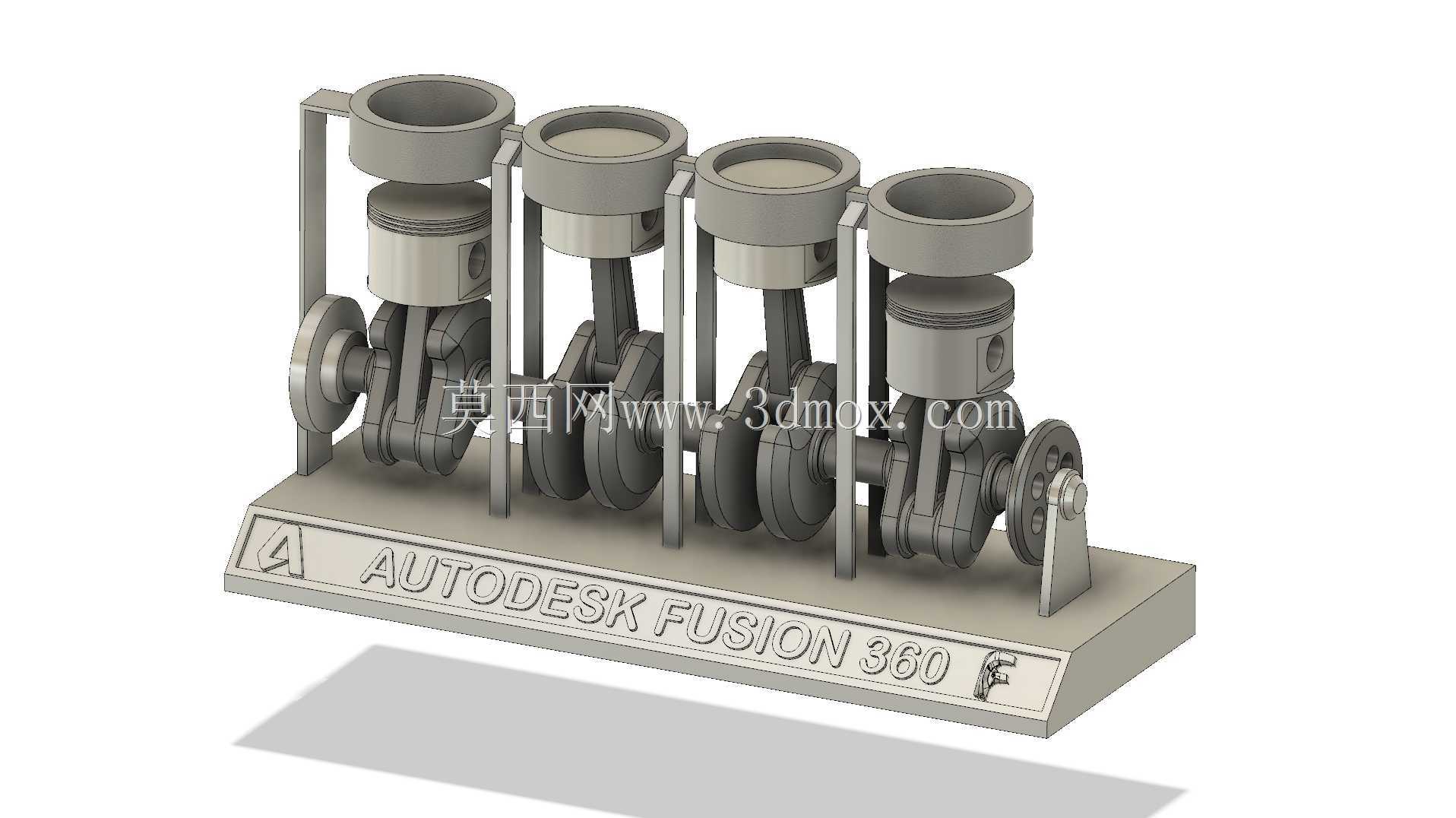

　　这套直列四缸动力核心的剖面结构，完整还原了往复式内燃机最核心的运动转换链路，从燃烧室侧的活塞顶面，到活塞销、连杆、曲轴主轴颈的整套传动路径都做了等比例还原，常被用于汽修教学、动力总成原理演示以及新工程师入门结构认知场景。设计之初没有采用全封闭整机外壳，而是将缸体侧面向外敞开，把四个活塞的排布位置、连杆的偏置角度、曲轴的曲柄配重结构完全暴露出来，观察者无需拆解任何部件，就能直观看到不同冲程下活塞所处的高低位置，以及连杆如何将活塞的上下直线运动转化为曲轴的旋转扭矩。整套结构的安装边界依托后侧立式安装板固定，安装板上预留了与展示台架对接的定位孔位，整体横向跨度覆盖四个缸心距的累加尺寸，

　　纵向从曲轴最下端的回转轮廓到活塞上止点的最高位置预留了足够安全间隙，不会出现运动件与安装板、外围护罩干涉的问题。活塞部分采用了典型的内燃机活塞造型，顶部的燃烧室凹坑、环岸的三道活塞环槽、内部的活塞销座孔都做了细节还原，活塞与缸筒之间保留了真实的配合间隙，既能够直观展示活塞在缸内的往复运动轨迹，也能体现活塞环的密封、刮油作用。连杆采用了胀断式连杆的典型结构特征，大头端与曲轴连杆轴颈配合，小头端通过活塞销与活塞连接，杆身的工字截面造型也做了还原，该截面在保证连杆抗拉、抗扭强度的同时，能够尽可能降低往复运动件的质量，减少曲轴运转时的惯性负荷。曲轴部分集成了四块平衡配重块，配重块的轮廓与活塞连杆组的往复惯性力相匹配，

　　能够抵消四缸机运转时的二阶往复惯性力，让动力输出过程更平顺。后端立式安装板除了承担固定支撑作用外，也可作为原理标注的载体，在对应位置标注各部件名称、运动方向、配合间隙参数，适配职业院校实训、展会科普展示等不同场景的使用需求。整套结构的运动副配合关系完全参照真实量产发动机的设计逻辑，没有为了展示效果随意更改部件比例与连接方式，可直接用于运动仿真演示，验证活塞上止点、下止点位置，配气相位匹配逻辑，也能作为逆向设计、结构改进的基础参考模型，帮助结构设计人员快速理解直列四缸动力核心的布局逻辑与受力传递路径。
