直列四缸动力总成结构三维数模

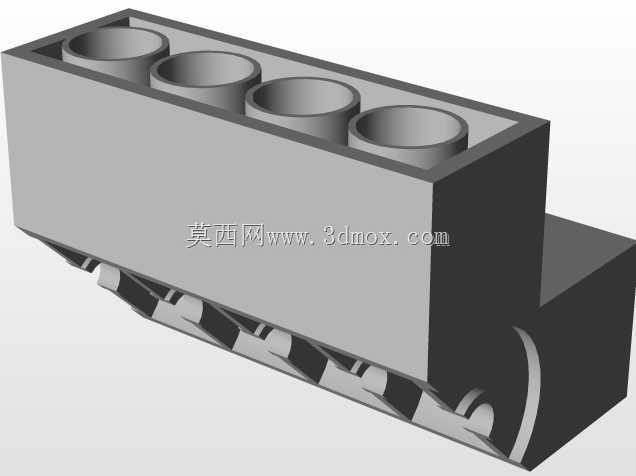

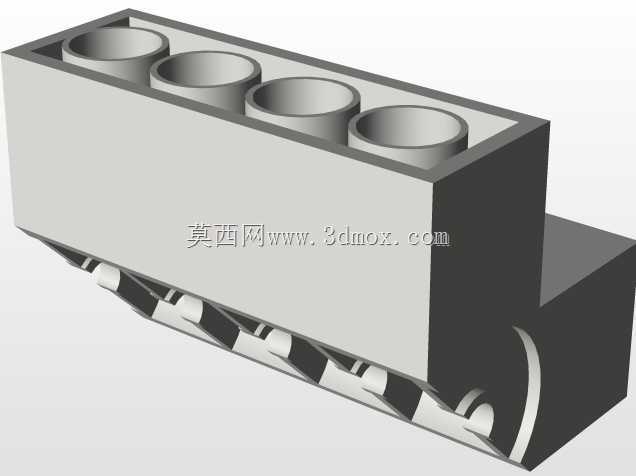

　　该直列四缸动力结构数模围绕中小排量内燃机的主体承载与运动传递展开，缸体采用顶部敞开的箱式布局，四个气缸孔沿长度方向等距排布，孔壁预留均匀壁厚，既保证活塞往复运动的导向精度，也为冷却水套、油道预留内部集成空间。从安装边界看，缸体顶面作为气缸盖贴合基准，平面度要求直接影响燃烧室密封；下部沿曲轴轴线方向布置多道主轴承座，轴承座与缸体侧壁通过加强筋连接，可承受燃烧爆发压力与曲柄连杆机构的交变冲击。侧面预留的附件安装面，可用于布置机油泵、水泵、进排气管支架等外围部件，安装孔位按常见辅件驱动关系排布，减少后续装配干涉。建模时先以曲轴中心线和气缸中心线建立空间基准，再确定缸心距、缸径、冲程等核心尺寸，保证各缸运动件具有一致的运动包络。

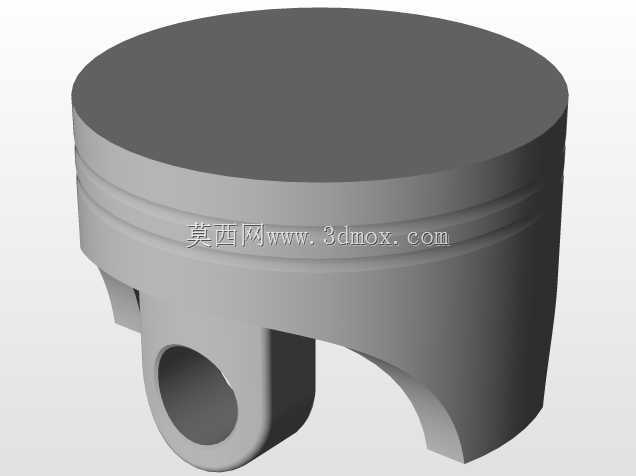

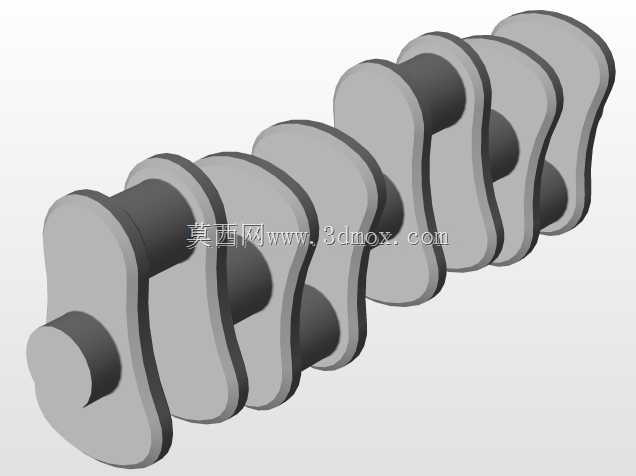

　　曲轴采用整体式曲拐结构，连杆大头对应曲柄销，活塞在缸孔内的上下止点位置通过冲程尺寸约束，平衡块随曲拐一体成型，用于抵消往复惯性力与旋转惯性力。缸体下部的横梁结构不仅提升整体刚性，也为油底壳安装提供平整结合面。这类结构常见于乘用车、轻型商用车以及小型工程机械的动力单元，也可作为教学演示、原理验证和设备动力选型的结构参考。实际工程中，缸体壁厚需要兼顾轻量化与减振降噪，轴承座位置往往是应力集中区域，因此数模中筋条走向尽量沿载荷传递路径布置，避免突兀的截面突变。气缸孔的同轴度、主轴孔的同轴度以及两者之间的垂直度，是加工与装配阶段必须控制的关键形位公差，直接影响摩擦损耗、机油消耗和整机寿命。进气侧与排气侧的布局差异，也决定了配气机构、

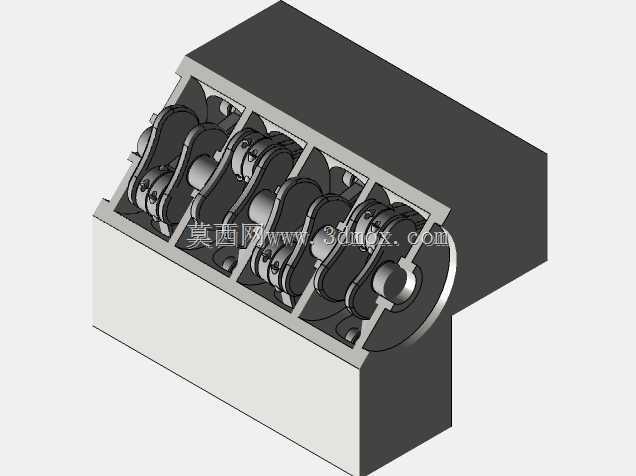

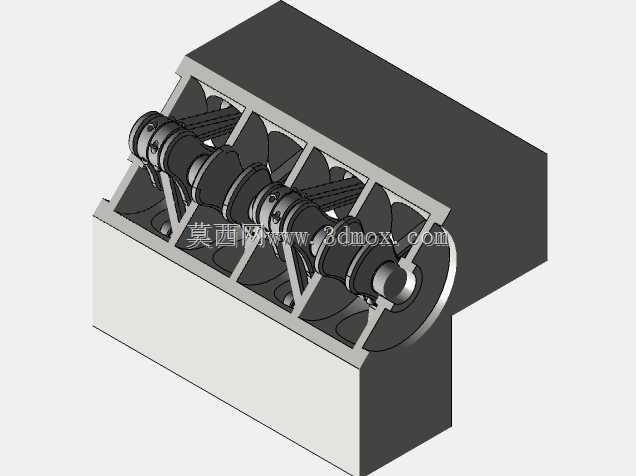

　　增压管路和后处理装置的走向。该数模将缸体、曲轴、连杆、活塞等核心件按装配关系整合，能够直观呈现动力输出路径：燃气压力作用于活塞，经连杆转换为曲轴的旋转扭矩，再由飞轮端向外输出。对于结构设计人员，可在此基础上细化水道、油道、螺栓连接和密封结构；对于选型人员，可依据外廓长度、宽度、高度及悬置点位置评估整车或设备舱的布置可行性。整体造型去除了非核心装饰特征，保留工程上最需要关注的承载壁、轴承座、气缸孔和曲柄连杆空间关系，便于开展干涉检查、运动仿真和结构优化。
