钣金卡扣式挂环承重挂钩结构

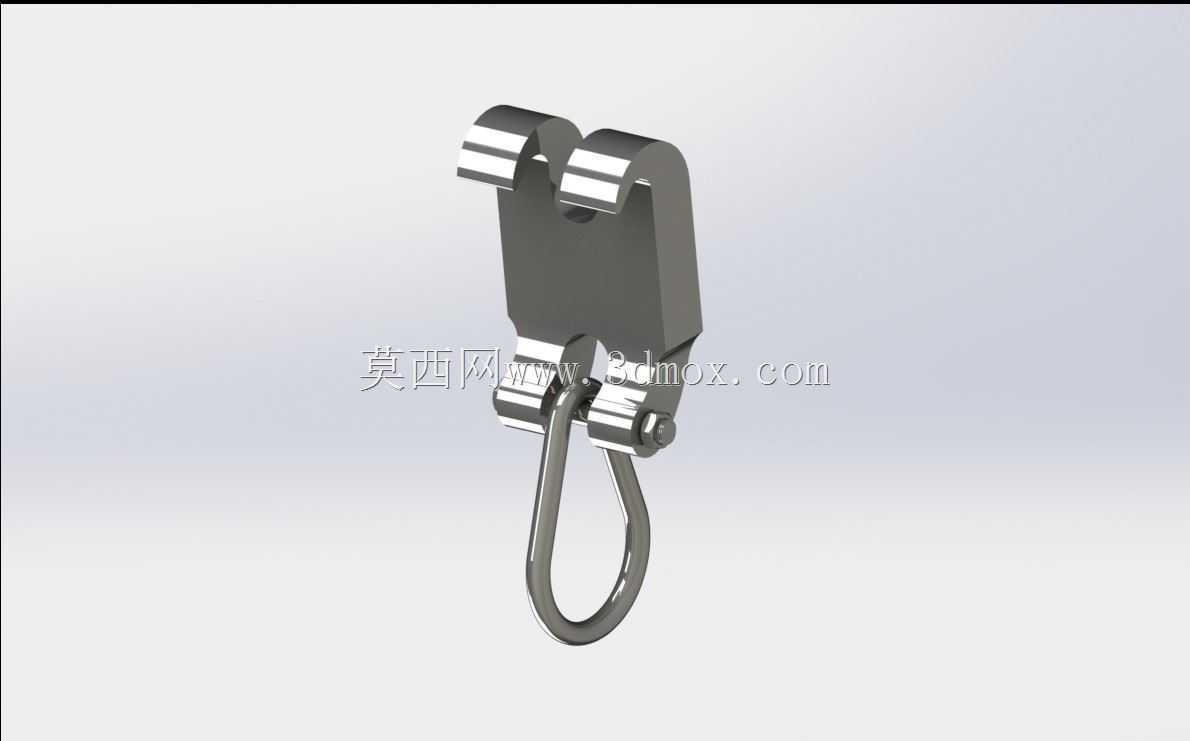

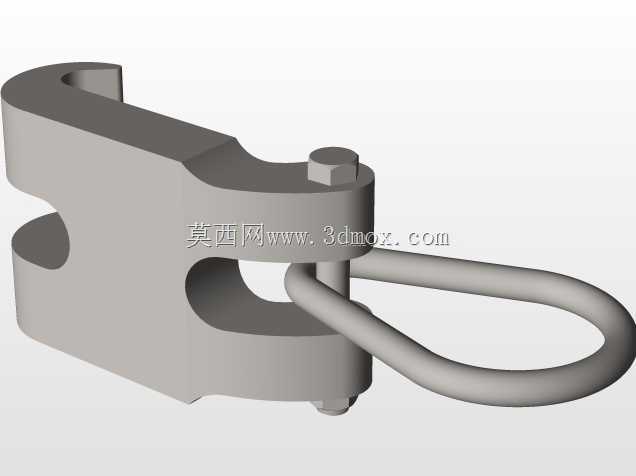

　　该挂钩采用上部钣金卡扣座与下部金属挂环组合的结构形式，卡扣座顶部设置两个对称的卡爪，用于卡入预设安装槽或型材边缘，实现快速挂装；下部通过销轴连接闭合式金属环，挂环可绕销轴自由转动，以适应不同方向的载荷。上部承力板承担主要拉拔力，两侧翻边用于提高卡扣座的抗弯刚度，避免在吊挂载荷下出现张口变形；卡爪根部预留过渡圆角，可降低应力集中，提高反复装拆时的疲劳寿命。销轴穿过卡扣座下端的两个同轴孔，将挂环限制在两耳片之间，装配后端部可采用铆接或挡圈固定，防止挂环脱出。这类结构常见于生产线旁的工具吊挂、工位器具附件悬挂、轻型物料临时挂放、线缆或气管整理吊挂，也可用于机柜内部、设备机架侧面以及铝型材框架上的辅助挂载。在实际选型时，

　　需要重点核对卡爪间距与被卡装板厚或型材槽宽的匹配关系，卡入深度决定抗拔脱能力，耳片间距决定挂环的活动范围，挂环内径则决定可穿过的吊具或绳索直径。建模时先确定安装边界，包括卡扣座总宽、总高、卡爪开口尺寸、板厚以及销轴中心位置，再向下构建挂环的弯曲半径和线径。上部钣金部分可通过基体法兰、边线法兰和切除特征完成，卡爪与承力板之间的连接区域应保留足够宽度；挂环按圆钢折弯建模，折弯处保持平滑过渡，与销轴之间保留合理转动间隙。结构校核中需关注卡爪受拉时的变形趋势、销轴剪切面以及耳片孔壁挤压应力；若用于振动工况，应适当增加卡爪抱紧量或增设防松定位点。整体外形紧凑，安装时不需要额外钻孔，可沿槽位推入并锁定，拆卸时通过撬动卡爪即可退出，适合需要频繁调整吊挂位置的场合。下部挂环采用闭环形式，能够防止吊具意外滑出，同时其转动特性可抵消部分侧向摆动，减少对上部卡扣座的附加弯矩。
