环形拼接式传感单元模块化结构设计

　　这套环形拼接式传感单元结构，最初是为旋转轴系的周向状态监测场景开发的，在工业传动设备、风电主轴、机床转轴、输送辊筒的运维监测中都能适配。常规的环形监测部件多为整体式结构，安装时必须拆解轴端的联轴器、轴承端盖等部件，对于已经投用的产线设备来说，拆装不仅耗时，还可能破坏原有轴系的装配精度，这套分体拼接的结构就是针对这个痛点做的优化。

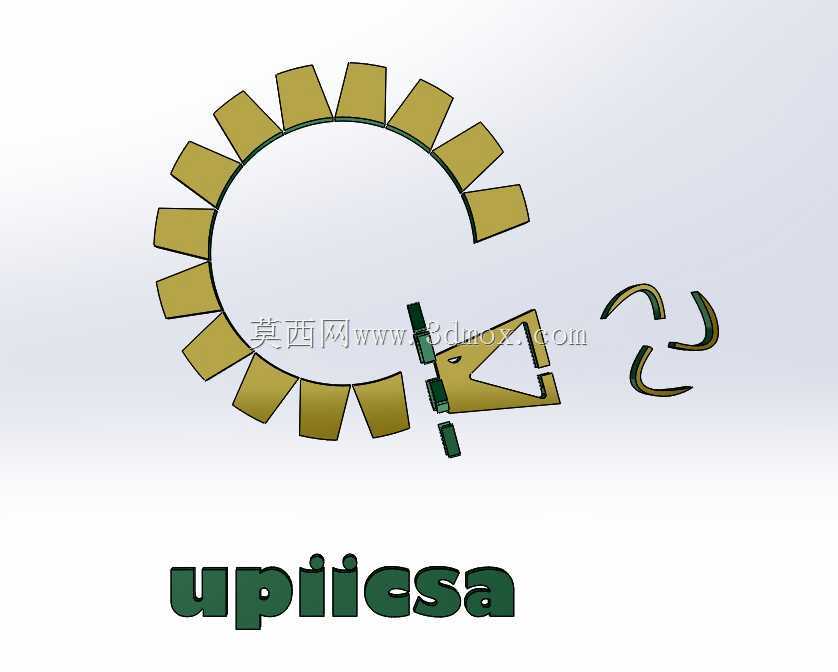

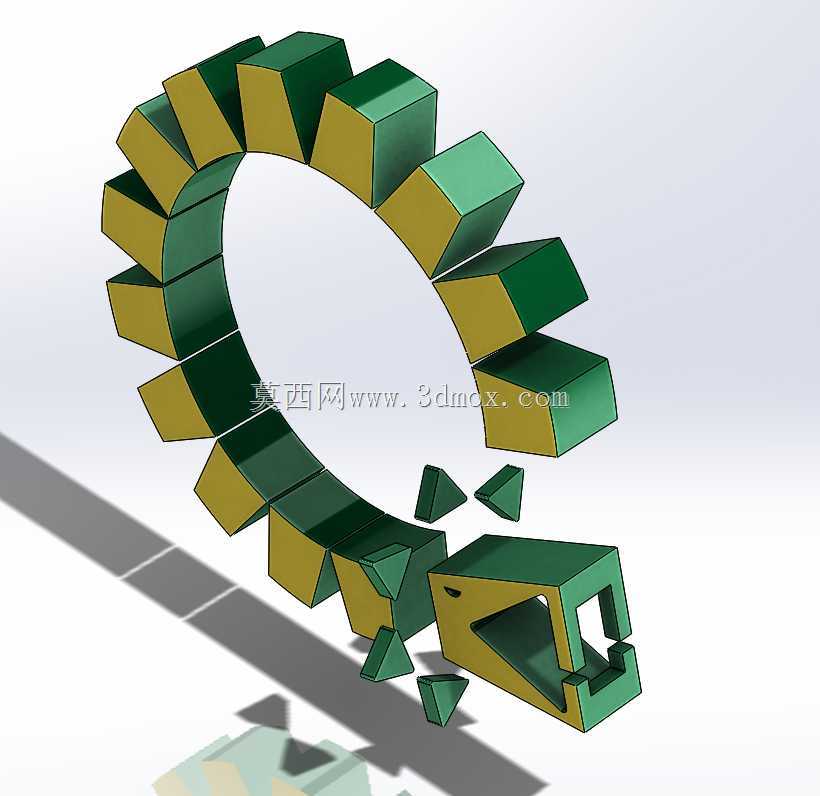

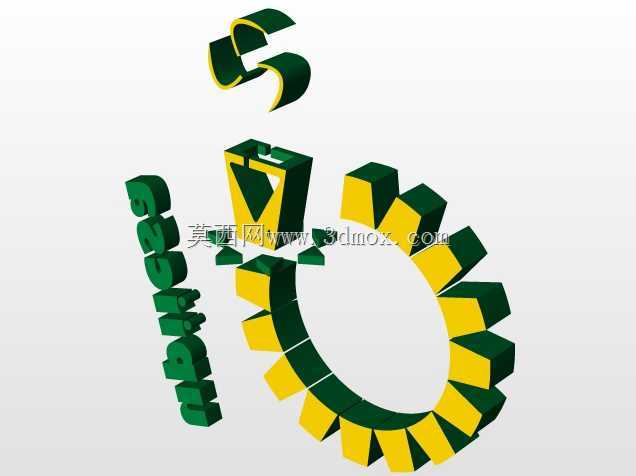

　　从结构设计逻辑来看，整个环形主体由多块结构一致的楔形单元围合拼接而成，每一块楔形单元都做了统一的定位止口与拼接卡槽，相邻单元可以通过卡扣结构快速嵌合，不需要额外制作复杂的连接工装。单块楔形单元的内侧弧面与被测轴的外圆面做了适配弧面，安装时所有单元围合在轴的外周，拼接完成后形成完整的环形抱合结构，既可以在单元内部嵌入传感检测元件，也可以作为周向信号采集模块的安装载体。图中单独拆分的楔形块也直观展示了单元的分体设计逻辑，当其中某一个检测单元出现故障时，不需要拆解整个环形结构，只需要拆下对应位置的楔形块更换即可，大幅降低了后期运维的拆装成本。

　　在安装边界的考量上，设计阶段就预留了不同轴径的适配余量，楔形单元的径向厚度、周向夹角都可以根据被测轴的实际直径做参数化调整，不需要重新开模就能适配一定范围内的不同轴径。楔形块的外侧做了平整的安装平面，既可以固定信号处理电路板，也可以预留走线槽位，避免旋转过程中线路出现缠绕。拼接处的卡扣结构做了防松脱的斜面设计，设备运行产生的径向振动会让卡扣的嵌合面越压越紧，不会因为长期振动出现拼接松脱的问题。

　　实际选型应用时，结构工程师可以根据轴系的转速、监测点位数量调整楔形单元的总数：低速重载的主轴场景可以增加单元数量，在每个单元内布置不同类型的检测元件，同时采集温度、振动、应变多类参数；高速轻载的辊筒场景则可以减少单元数量，控制整体重量，降低旋转过程中的动平衡校正难度。建模过程中所有拼接面的配合公差都按照IT7级精度设定，既保证拼接后的同轴度，也不会因为公差过严导致装配困难。楔形单元的边角都做了倒角处理，避免安装过程中锐边划伤操作人员，也减少了应力集中导致的部件开裂风险。
