带弹簧顶针的电池接触底座支架

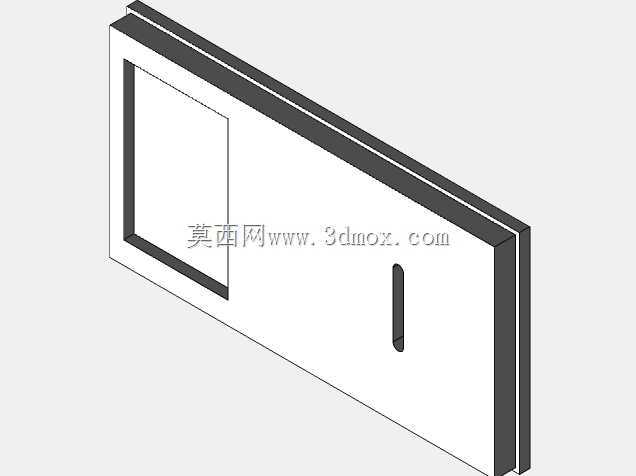

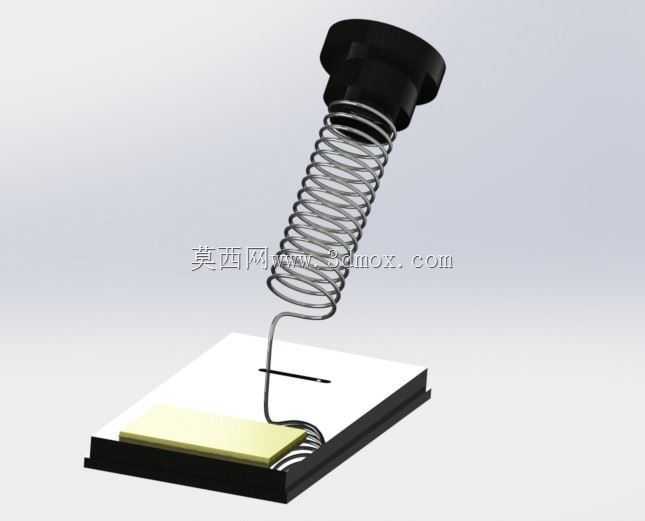

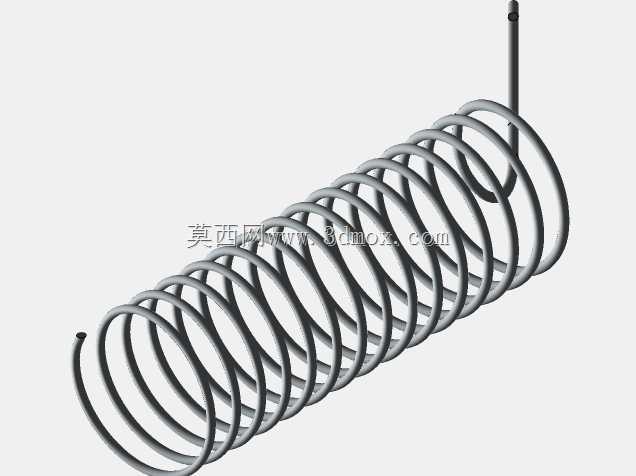

　　该结构件用于电路板与电池或被测对象之间的弹性电连接，常见于手持设备测试治具、电池仓、充电座、传感器模组和小型电子装配工位。底座采用平板式承托面，可放置方形电池或薄型工件，边缘设置定位边界，减少装配过程中的横向窜动。上方黑色柱状件作为探针的固定与导向部分，内部容纳弹簧及针体，使接触端在受压后能够沿轴向稳定回缩。螺旋弹簧提供持续预压力，保证接触面在轻微振动、尺寸公差或表面不平整条件下仍能维持可靠导通。针体末端伸出并弯向承托区，形成弹性压接路径，这种布置适合空间受限、需要快速取放工件的场合。

　　从结构设计角度看，支架重点处理了三个问题：一是接触可靠性，弹簧行程与预紧力需要匹配电池厚度或测试压力，避免压不实导致电阻波动；二是定位一致性，底座平面和侧边约束决定工件每次放置后的接触位置；三是装配与维护便利性，柱状固定座、弹簧和探针应便于拆装更换。黑色柱体与金属弹簧形成明确的功能分区，柱体承担安装、导向和限位，弹簧负责补偿位移，探针负责导电传力。底座下方可预留与PCB或治具板连接的固定位，实际选型时需确认柱体直径、弹簧自由长度、压缩行程、探针伸出长度以及底座占用面积。

　　安装边界方面，需在板面上方预留探针压缩空间，侧向留出导线或焊盘连接位置；底座承托面高度应与电池放入方向匹配，避免工件装入时与探针发生刮擦。若用于测试治具，还应考虑探针与被测电极的对中度，弹簧力不宜过大，否则会压伤薄型电池表面或造成取放困难；若用于长期供电连接，则需关注接触电阻、镀层耐磨性和弹簧疲劳寿命。整体模型把机械支撑、弹性补偿和导电接触集成在较小体积内，结构简洁，适合作为电子连接部件、治具探针组件或电池仓接触机构的设计参考。
