工业用单面安全切割刀片结构设计

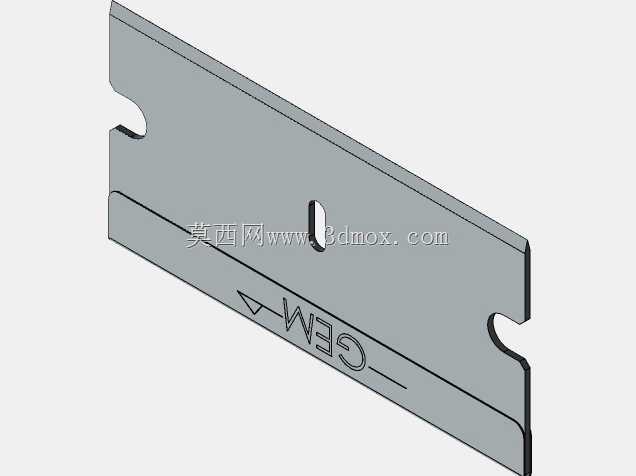

　　这款刀片属于通用工业与日常维护中常见的单面安全刃具，整体采用薄钢板冲压成型，外形为长条形平板结构，两侧对称开设卡口，用于嵌入刀架或刀盒内实现快速定位。刃口沿长边一侧连续布置，背部为平直加厚支撑边，可在推切、刮削过程中承受侧向力，避免薄板受力后发生翘曲。中部开设长圆形定位孔，与刀架上的凸台或压块配合，限制刀片沿长度方向窜动，同时保证更换时无需额外紧固件即可完成装夹。从实际使用场景看，这类刀片广泛出现在贴膜作业、纸箱开箱、标签修边、薄膜分切、线束外被剥离以及实验室样品修整等工位。相比普通双刃刀片，其单刃结构将非工作侧做成钝边，操作人员握持或从刀盒中抽取时不易被反向划伤；在自动化裁切设备中，钝边还可作为定位基准面，直接贴合刀槽侧壁，

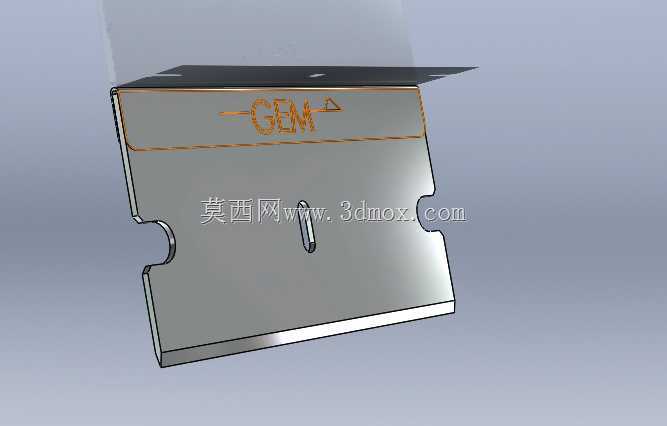

　　降低装夹误差。设计上重点控制了几个关键边界：刀片整体厚度较薄，目的是让刃口获得更小的楔角，切入材料时阻力更低；但过薄会导致刚性不足，因此在非刃口侧保留较宽的实体带，形成类似悬臂梁的支撑区，使切削力能够沿宽度方向快速传递到刀架。两端卡口的位置与宽度按照标准刀架卡槽尺寸设定，保证互换性，用户可直接替换同规格耗材。中部长圆孔兼顾定位与容差，既能补偿冲压产生的微小孔位偏差，也能在热胀冷缩或刀架存在加工误差时顺利装入。刃口区域采用斜磨处理，形成连续锋利的切削边，表面印有品牌标识与方向箭头，提示安装时刃口朝向，避免反向装入导致无法切削或损坏刀架。从建模角度看，该零件以平板基体为基础，先完成外轮廓与卡口、定位孔的切除，

　　再对刃口侧进行斜面切除或薄壁抽壳处理，最后蚀刻文字标识。结构虽不复杂，但对尺寸链、刃口角度和安装基准的表达要求清晰：卡口决定轴向固定，定位孔控制纵向位移，钝边承担定位与支撑，刃口斜面决定切削性能。在设备选型时，工程师需要结合被切材料厚度、进给速度和刀架压紧方式确认刀片厚度与刃口角度；在手动刀具中，还要关注刀片露出长度与推切方向，确保受力点落在支撑区域内，防止崩刃。整体而言，该模型完整呈现了安全刀片从外形轮廓、定位卡口、中心孔到刃口斜面的结构细节，可作为耗材类五金件设计、刀架适配校核以及裁切工位布局的参考。
