双钩式模具吊装取放专用抓具结构

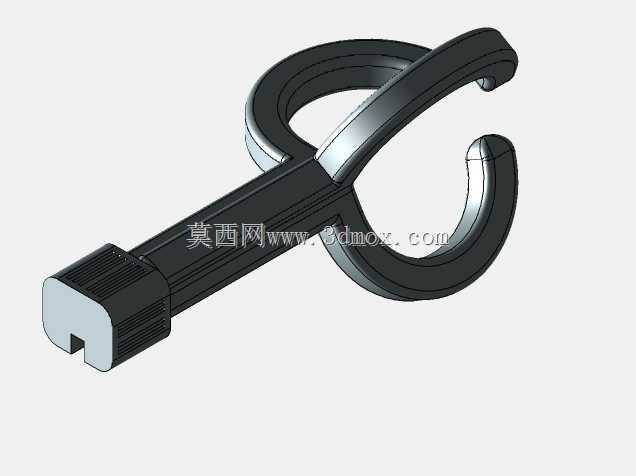

　　在模具生产、拆装及转运的作业场景中，这类双钩式抓具是车间里适配中小型模具移位、工位间周转的常用配套工装，主要用于配合起重吊具完成模具的抓取、起吊与精准对位放置，替代人工徒手搬运或普通绳索捆绑的作业方式，降低模具磕碰、滑落的风险，同时提升模具拆装、上下模工位的作业效率。从结构设计来看，该抓具采用一体化成型的主体杆身，杆身一端设置带开口槽的连接端，可快速与吊具的连接销或挂钩实现卡接装配，无需额外复杂的锁紧件即可完成挂装，适配车间内常见的手动葫芦、小型行车等起重设备的连接接口，安装边界上，连接端的开口槽尺寸匹配常规直径10-16mm的吊具连接销，杆身总长度控制在200mm区间，在保证操作握持距离的同时避免过长导致的吊装晃动。

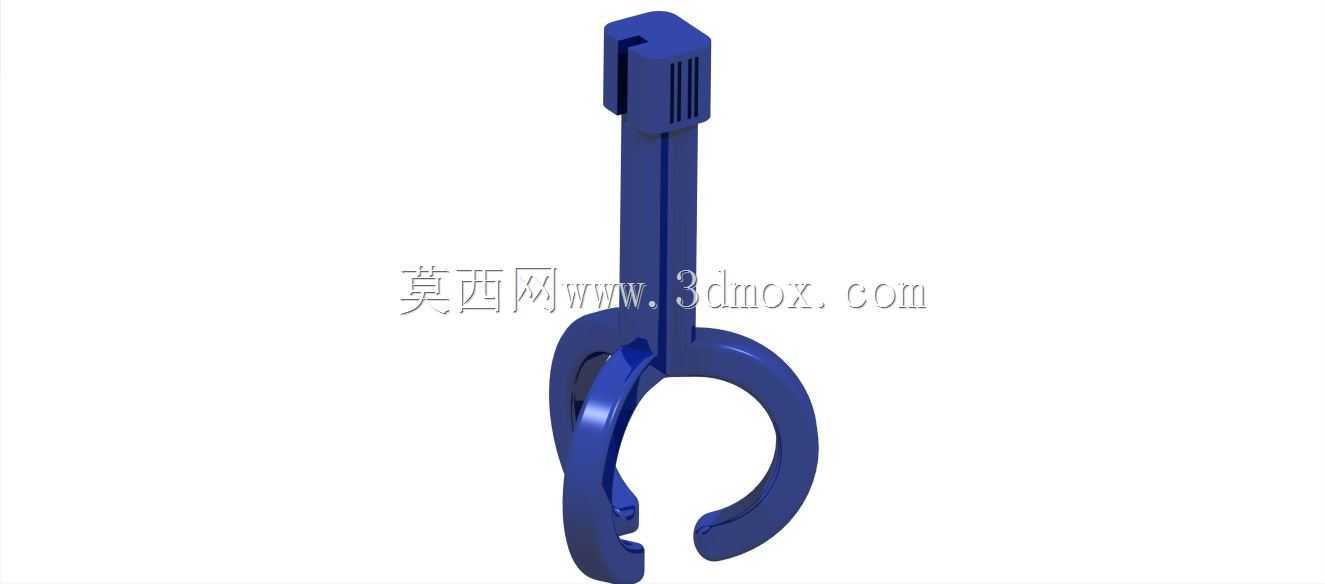

　　抓具的作业端采用对称双圆弧钩结构，两个弯钩的弧度经过适配设计，可贴合模具本体上预设的吊装凸缘、工艺挂台的外轮廓，钩体的内侧做了等宽的贴合面，而非尖锐棱边，避免起吊时应力集中刮伤模具表面，双钩的开口间距适配常见中小型模具的吊装位间距，起吊时两个钩体同时受力，载荷分布均匀，相比单钩结构可有效避免模具起吊过程中发生侧翻、偏转。设计过程中，杆身与双钩的过渡位置做了加厚的圆弧过渡处理，消除结构应力集中点，保证整体结构在额定载荷下的结构强度，杆身表面设置的防滑纹路，可在人工辅助对位抓具时增加握持摩擦力，方便操作人员快速调整抓具的卡接位置，对位模具的吊装点位。实际使用时，操作人员先将抓具连接端与起重吊具挂接牢固，

　　再握持杆身将两个弯钩分别卡入模具对应的吊装挂台位置，确认两个钩体都完全贴合挂台承力面后，即可操作起重设备起吊，起吊过程中双钩的环抱式结构可牢牢勾住模具，即使出现小幅度的晃动也不会发生脱钩，当模具吊运至目标工位后，待模具放置平稳、载荷完全卸除，即可将钩体从挂台处脱出，完成整个取放作业。这类抓具的结构没有复杂的活动锁紧部件，整体结构简洁可靠，日常维护无需额外的润滑、部件更换，适合车间多频次、高强度的模具转运作业场景，针对不同重量等级的模具，可通过调整杆身直径、钩体截面尺寸来适配对应的载荷需求，安装时无需对现有起重设备做改造，可直接适配现有车间的起重配套接口，适配性较强。
