滚花法兰面手拧锁紧螺钉结构设计

　　这款带滚花头部的法兰面螺钉，主要面向需要频繁手动拆装、又要求一定防松定位能力的工装夹具、检测治具、仪器面板及小型设备装配场景。在实际产线和实验室环境里，不少位置不允许操作人员随手取用扳手或螺丝刀，比如传感器安装座的微调、透明护罩的快拆、定位挡片的临时锁紧，这类螺钉可以直接用手指旋拧完成预紧，调整到位后再借助滚花部位施加适度扭矩，既提升装调效率，也能减少工具对零件外观面的划伤。

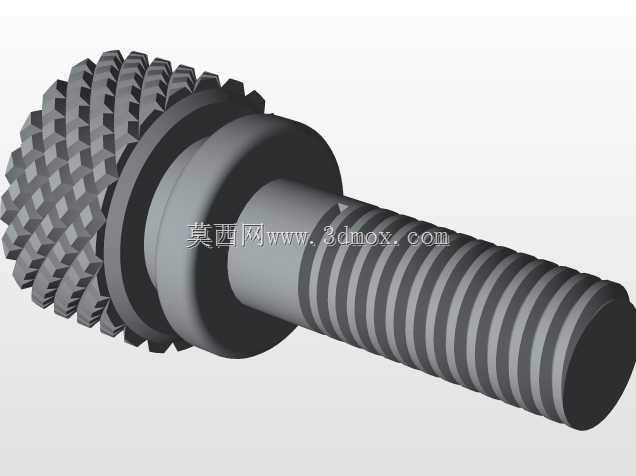

　　从结构上看，螺钉头部采用密集网纹滚花，目的不是单纯增加装饰性，而是在手指接触区域形成连续的凹凸咬合面。即便手上沾有少量油污或佩戴薄型无尘手套，旋拧时也不易打滑。头部下方的法兰凸缘相当于集成了一个小平垫，能够增大与被连接件表面的接触面积，降低单位面积压强，避免在铝合金、亚克力、电木板等较软基材上压出凹痕；同时法兰面在旋紧过程中可提供一定的支撑稳定性，对薄板类零件的装配尤其友好。

　　杆部螺纹段承担主要的连接与承载功能，牙型按照普通连接螺纹的受力逻辑设计，旋合时通过牙侧接触面产生轴向夹紧力。光杆与螺纹之间的过渡区做了阶梯处理，可在部分安装孔中起到导向或轴向限位作用，避免螺钉过度拧入损伤底孔。建模时需要重点控制头部外径、法兰厚度、螺杆公称直径及螺纹有效长度之间的比例：头部过小会导致手动施力困难，过大则占用周边装配空间；法兰过薄会削弱支撑刚性，过厚又会增加整体高度并浪费材料。

　　安装边界方面，布局时要在头部圆周外侧预留手指操作空间，不能让相邻立板、筋条或其他紧固件紧贴滚花区，否则会失去手拧意义。被连接件表面应尽量平整，法兰贴合面不宜存在明显焊渣、喷塑流挂或冲压毛刺，防止夹紧后出现点接触导致松动。对于需要频繁调整的工位，可在螺纹副处配合轻度防松胶或尼龙嵌件，但不宜采用过大预紧力，因为手拧结构的设计初衷是快调快换，而非传递大载荷或替代高强度螺栓连接。

　　三维建模过程中，滚花区域不必逐齿还原全部微观纹理也能满足装配校验，但在工程出图或3D打印样件验证时，应保留滚花节距、齿深和头部直径的关键尺寸，以保证握持手感与外观比例一致。螺纹段可按标准牙型进行简化表达，同时在图纸中注明螺纹规格和有效旋合长度，避免加工时因退刀槽位置不当造成装配干涉。整体结构虽不复杂，却集中体现了紧固件在人机操作、表面防护和空间约束之间的平衡思路。
