双V形滑轮作为导向传动系统中的核心承载零件,常见于物流输送线的张紧导向工位、自动化设备的线缆排布导向机构、小型起重装置的绳索换向节点,以及轻工生产设备的同步带张紧结构中,承担着约束传动件运行轨迹、降低摩擦损耗、补偿安装同轴度误差的实际作用。不同于单槽滑轮仅能适配单组传动件的局限,双V槽结构可同时容纳两组独立的绳索或传动带运行,在空间受限的设备内部,能够有效减少导向零件的排布数量,压缩机构整体占用空间,尤其适合紧凑型自动化设备的内部走线、走带布局需求。从结构设计逻辑来看,该滑轮采用旋转成型的对称式结构,主体为环形回转体,两个V型槽沿滑轮轴向对称分布,槽型角度设置为40度,该角度经过力学验证,

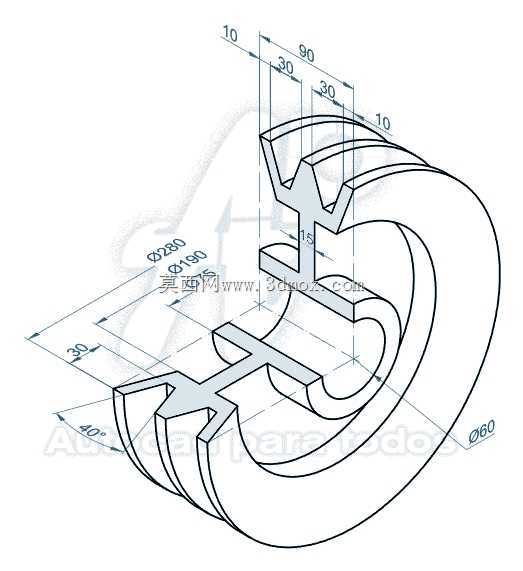

既能保证绳索或V带嵌入槽内后拥有足够的接触摩擦力,避免传动过程中出现打滑脱槽问题,又能减少槽壁对传动件的侧向挤压磨损,延长配套传动件的使用寿命。滑轮的尺寸参数完全围绕常规传动场景的安装边界设定:整体外径为280mm,内圈安装基准直径为190mm,轴向总宽度为90mm,单个V型槽的轴向宽度为30mm,槽体距离滑轮两端面的边缘厚度为10mm,槽底位置的内圈直径为60mm,该内孔尺寸可适配常规规格的滚动轴承或固定心轴,安装时可根据实际载荷需求选择深沟球轴承或滑动轴套配合,满足不同转速、不同载荷工况的使用要求。滑轮的轮缘位置做了等厚设计,保证旋转过程中的动平衡性能,避免高速运转时出现径向跳动,影响传动稳定性。在实际选型应用中,

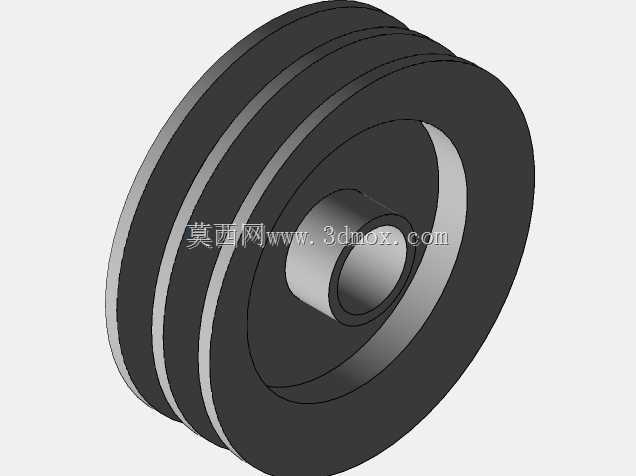

该滑轮可根据使用场景的载荷大小选择对应加工材质,轻载导向场景可采用工程塑料注塑成型,降低整体重量与运行噪音,中载传动场景可采用45号钢机加工后做表面发黑处理,提升结构强度与耐磨性能,重载起重场景则可采用铸钢成型后对V槽表面做淬火处理,进一步提升槽面的抗磨损能力。建模过程中采用回转特征作为主体构建基础,先绘制包含双V槽轮廓的半截面草图,通过绕中心轴线旋转360度生成主体结构,再对槽口边缘做微小倒角处理,去除加工毛刺的同时避免传动件安装时被锐边划伤,整体结构无复杂异形特征,加工工艺性良好,既适合数控车床批量加工,也适合3D打印快速打样验证结构适配性。在安装适配层面,该滑轮的轴向尺寸预留了足够的轴承安装空间,两端面可加装防尘端盖,适配多粉尘、多油污的复杂工业工况,减少杂质进入轴承配合位造成的卡滞问题。
