传感器配套开槽式安装支座结构设计

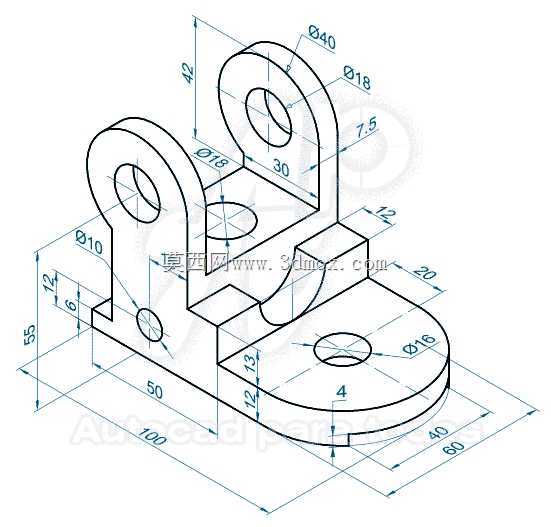

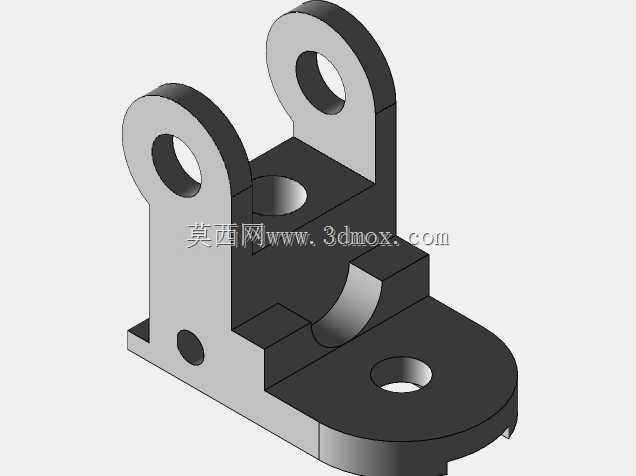

　　这款开槽式支座主要面向工业传感检测场景的安装需求，多用于自动化生产线的位置检测、位移传感单元的固定支撑，可适配多种外径规格的圆柱式传感器安装，在输送线工件到位检测、设备工位行程限位、工装夹具定位校验等工况中都能适用。从结构设计来看，整体采用一体化铣削成型思路，底部为带半圆端头的安装底板，底板总长100mm、总宽60mm，底板厚度12mm，板上开设Φ16的沉头安装孔，沉孔深度4mm，可适配M14规格的内六角螺栓完成与设备机架、工装台面的固定，沉孔设计可避免螺栓头突出安装面，保证支座安装后底面与安装面完全贴合，减少装配应力带来的位置偏移。底板向上延伸出两块平行的立式支撑耳板，两块耳板间距30mm，耳板外侧总宽42mm，

　　耳板上部开设Φ18的同轴通孔，孔中心距底板安装面的高度为55mm，该通孔用于穿装传感器固定轴或者传感器本体，耳板顶部做R20的圆弧过渡，避免尖角应力集中，同时减少装配时的磕碰划伤。两块耳板之间的中部设置有定位凸台结构，凸台高度12mm，凸台上开设Φ10的定位孔，可用于安装辅助定位销或者小型顶丝，对穿装在耳板孔内的部件进行周向防转或者轴向限位，避免传感器工作过程中出现转动移位导致检测位置偏差。耳板与底板的连接位置做了13mm高度的加强过渡结构，同时在底板与立板衔接处开设12mm宽度的开槽，该开槽一方面可以减少整体零件的重量，另一方面可以为传感器的线缆走线提供空间，避免线缆被夹压破损，同时开槽结构也能在装配时提供一定的微调余量，

　　适配安装面存在小幅平面度误差的场景。从安装边界来看，零件装配后总高度为55mm，左右方向最大宽度为60mm，前后方向最大长度为100mm，安装时需要预留至少110mm*70mm的台面安装空间，上部耳板位置需要预留直径40mm的操作空间用于传感器穿装与紧固操作。设计时所有锐边都做了倒钝处理，耳板孔与底板安装孔的位置公差控制在±0.1mm范围内，保证传感器安装后的检测位置精度，整体结构没有冗余设计，在满足支撑强度的前提下尽可能压缩了整体体积，适合在设备内部安装空间紧凑的场景下使用，可有效减少传感单元安装的辅助工装设计工作量，直接通过标准螺栓即可完成装配，后期维护更换传感器时也无需完全拆卸支座，只需松开顶丝即可抽出传感器完成更换，大幅降低现场维护的操作难度。
