可折叠便携露营烧烤炉结构设计

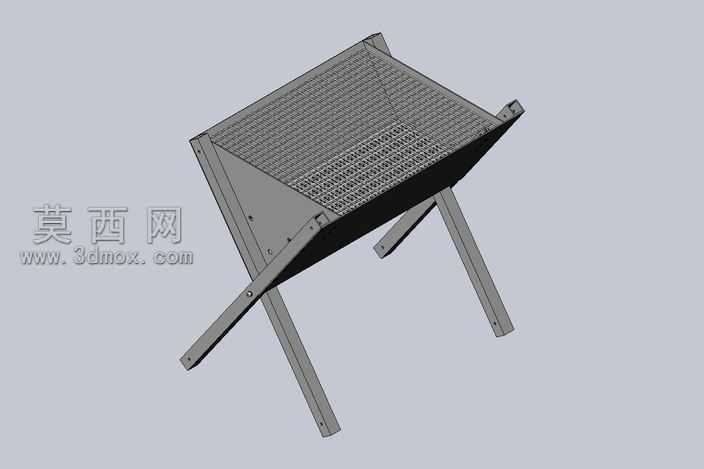

本作品为面向户外露营场景设计的折叠式烧烤炉三维模型，建模过程中以SolidWorks为核心工具完成全参数化结构搭建，首先从使用场景需求出发，确定了折叠收纳、快速展开、稳固支撑的核心设计目标。建模阶段先对整体框架进行基准定位，采用钣金特征搭建炉身主体的承托结构，炉身采用上宽下窄的斗型设计，既可以增大上方烧烤网的放置面积，也能让木炭燃烧的热量向中心聚拢，减少热量向四周无意义散逸。支撑腿部分采用铰接结构设计，每根支腿通过转轴与炉身侧壁连接，支腿上额外设计了斜向支撑连杆，展开时连杆卡入炉身预设的限位卡槽，无需额外紧固件即可形成稳定的三角支撑结构，避免使用过程中出现支腿晃动、炉体倾斜的问题；收纳时支腿可沿转轴转动贴合至炉身外侧，大幅缩小整体收纳体积，方便放入露营背包或车载储物空间。烧烤网部分采用阵列特征完成网格建模，均匀排布的条形格栅既可以保证炭火热量向上传导，也能避免烤制的食物掉落至炭仓内，格栅边缘做了折边处理，可直接卡入炉身上沿的定位槽，使用时不会滑动，清洁时可直接取出冲洗。材质设定上，炉身与支腿部分赋予耐高温冷轧钢材质，表面做哑光磨砂质感处理，还原金属构件的真实质感，烧烤网部分赋予镀铬金属材质，体现金属线材的光亮质感，铰接转轴部分赋予稍深的金属色，区分不同功能部件。渲染阶段采用柔和的环境光搭配定向主光源，模拟户外自然光下的金属反光效果，清晰展现各部件的连接关系与结构细节。整个设计充分考虑户外使用的便携性与实用性，所有折叠结构无易丢失的小零件，展开与收纳操作均可在数秒内完成，炉身的炭仓深度经过反复调整，既保证足够的木炭容纳空间以提供持续烤制热量，也避免整体重量过大增加出行负担，支腿的长度经过参数化调试，展开后炉面高度符合站立或坐姿烧烤的舒适操作高度，斜向支撑的角度经过力学验证，可承受满载食材与木炭的总重量，不会出现结构变形问题。
