塑料插扣快拆连接结构三维建模

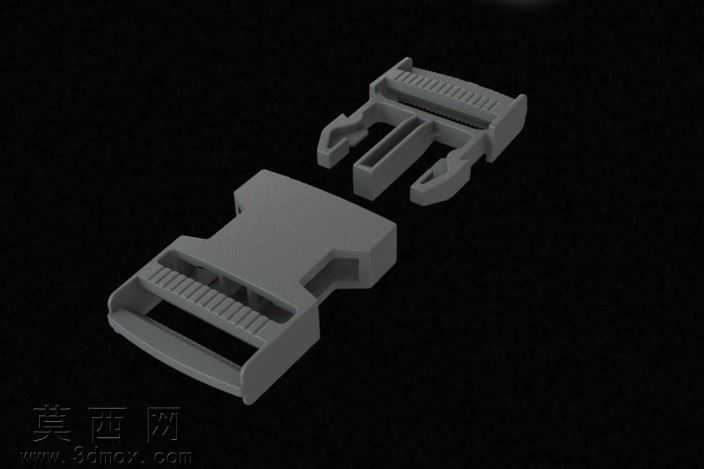

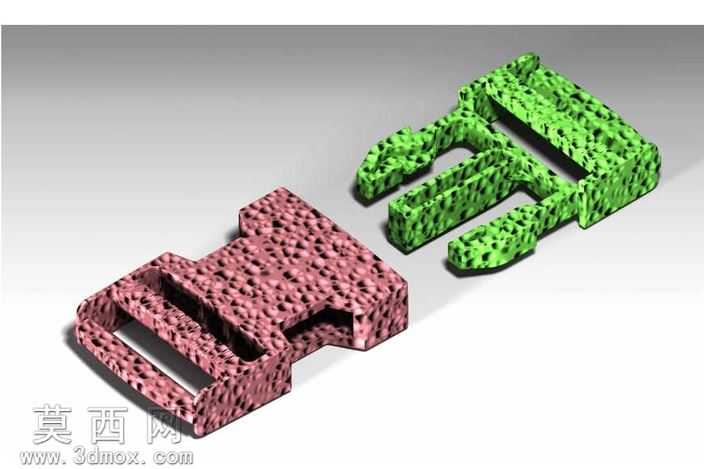

本模型为塑料快拆插扣的三维参数化建模作品，整体采用对称式结构设计，分为公扣与母扣两个可拆分的独立组件，建模过程中严格遵循注塑塑胶件的生产工艺规范，对所有棱边做了均匀的圆角过渡处理，避免应力集中问题，同时匹配注塑脱模的拔模角度要求，保证模型可直接用于后续的模具设计开模环节。建模阶段以实体特征为基础，先绘制公母扣的主体轮廓草图，通过拉伸命令生成基础实体，再针对公扣的弹性卡爪做单独的特征构建，精准还原卡爪的倾斜导向面与卡扣限位台结构，母扣部分则对应设计了卡接空腔与导向滑槽，保证公扣插入时可顺畅滑动，到位后卡爪自动弹开卡入限位位，实现可靠锁止，按压两侧卡爪即可快速解锁分离。母扣与公扣的尾端均设计了织带穿装槽，槽内设置了多道平行的防滑凸筋，可增大与穿入织带的摩擦力，避免织带受力后滑脱，凸筋的间距与高度均参考常规箱包织带的厚度做了适配设计。材质渲染阶段采用哑光磨砂工程塑料材质，还原PP或POM塑胶件的真实质感，调整材质的粗糙度与漫反射参数，模拟塑胶件表面细微的颗粒质感，打光采用侧方主光配合轮廓补光，清晰展现插扣的结构轮廓与卡扣配合的细节，将公扣与母扣做分离爆炸视角展示，直观呈现两个组件的配合关系与内部卡接结构。设计过程中重点考量了插扣的使用受力场景，对卡爪的壁厚做了合理设置，既保证卡爪具备足够的弹性实现顺畅插拔，又保证卡接后的连接强度，可承受常规箱包使用过程中的拉力负载，整体结构无冗余设计，所有壁厚均匀，符合塑胶件注塑生产的壁厚要求，避免出现缩痕、填充不足等生产缺陷，模型的各部分尺寸比例协调，可直接用于箱包、背包、安全绑带等产品的配套设计参考，也可用于结构原理的演示教学。
