双球端仿生连接关节结构设计

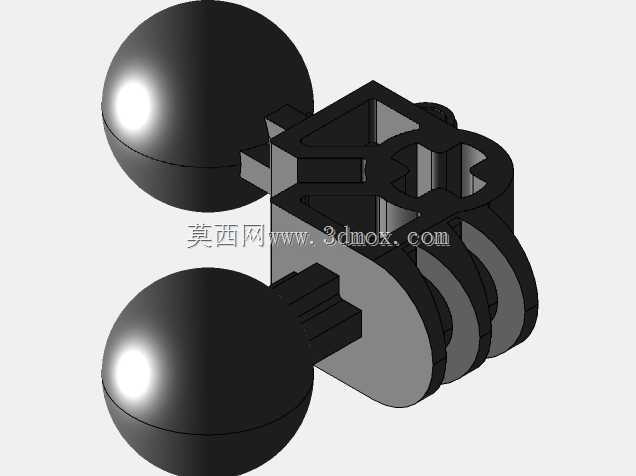

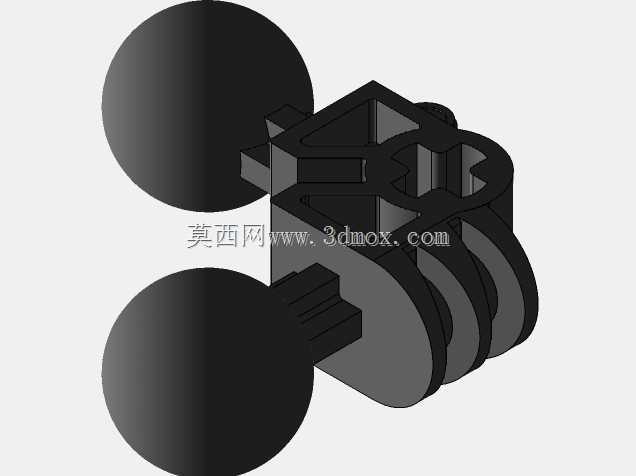

　　这款双球端仿生连接关节，核心参考生物肢体关节的运动逻辑设计，主要面向仿生机器人、康复辅具、可穿戴外骨骼这类需要多自由度柔性连接的场景使用。从结构功能上看，两端的球头结构可实现大角度空间偏转，单端球头的偏转角度可覆盖锥角60度范围，配合中间的铰接基座，能同时实现俯仰、侧摆、小幅扭转三个维度的运动，完全模拟生物关节的多自由度活动特性，避免传统单轴铰接只能在单一平面转动的局限性。中间的基座部分采用镂空筋条结构，在保证整体结构强度的前提下尽可能降低自重，筋条的排布方向顺着关节受力的主路径设置，日常承受径向载荷时不会出现应力集中的问题，基座两侧的环形凸台是用于安装限位阻尼片的结构，可根据使用场景的阻尼需求，加装不同厚度的阻尼垫片，

　　调整关节转动时的阻力，避免关节在负载状态下出现非预期的自由晃动。从安装边界来看，两端球头的连接端采用标准圆柱插接结构，可直接与配套的杆类构件过盈配合连接，也可根据实际安装需求在球头端面加工螺纹孔，实现螺纹紧固连接，整体安装无需额外定制复杂的转接件，适配常规直径的仿生肢体杆件。设计过程中优先考虑了关节的运动干涉问题，对球头与基座的配合间隙做了精准控制，在全角度偏转过程中，球头与基座内壁不会出现卡滞、剐蹭的情况，同时预留了0.2毫米的间隙用于填充固体润滑脂，长期往复运动也不会出现过度磨损的问题。这类关节结构在实际使用中，可替代传统的刚性铰接件，应用在仿生机械兽的腿部关节、康复机械手的指关节、外骨骼设备的腰胯连接部位，

　　相比常规的万向节结构，它的结构更紧凑，外形更贴合生物关节的形态，外露的结构件更少，在做仿生外观包覆时不需要额外做太多的结构避让。基座部分的侧面预留了穿线孔位，可将驱动用的控制线、传感线从关节内部穿过，避免线缆外露在运动过程中被拉扯磨损，这一细节设计也适配了内置驱动、内置传感的智能仿生设备的布线需求。整体结构没有复杂的异形曲面，常规的机加工或者3D打印都可以实现加工制造，不需要特殊的工装夹具，小批量试制的成本也相对可控。
