四缸发动机连杆组件三维结构设计

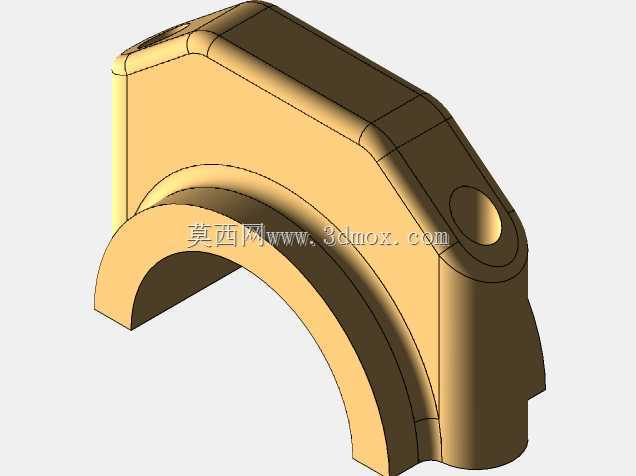

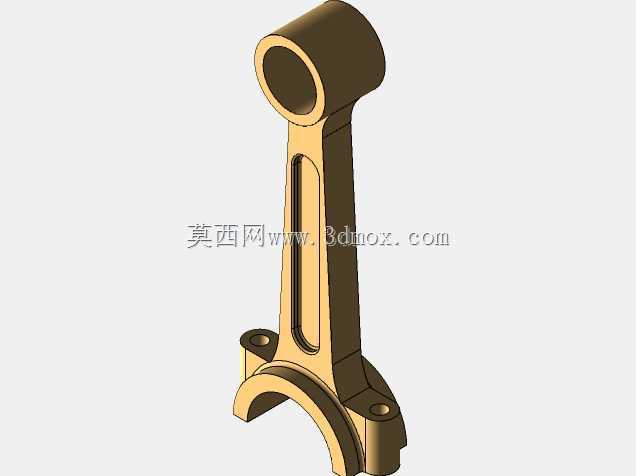

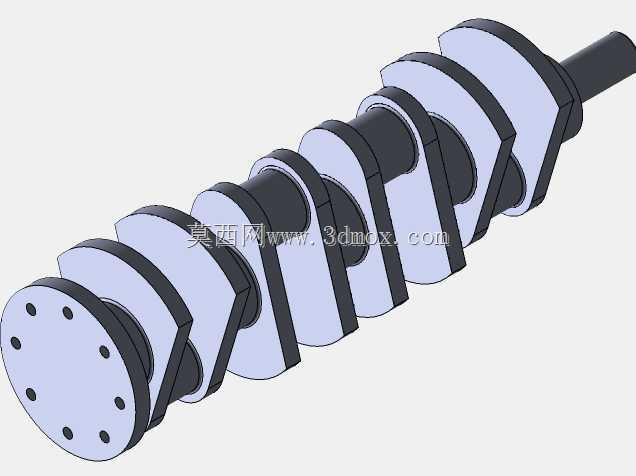

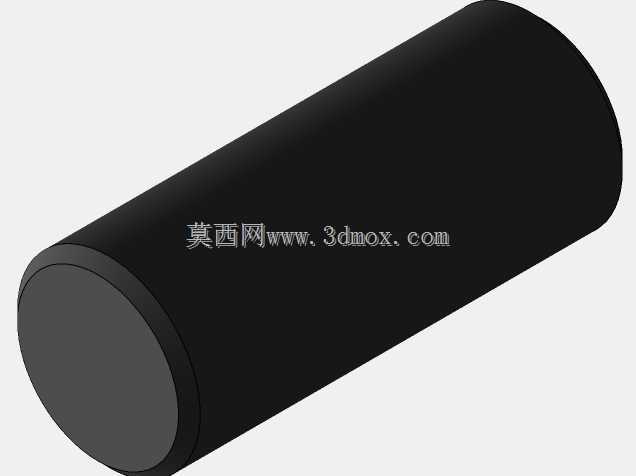

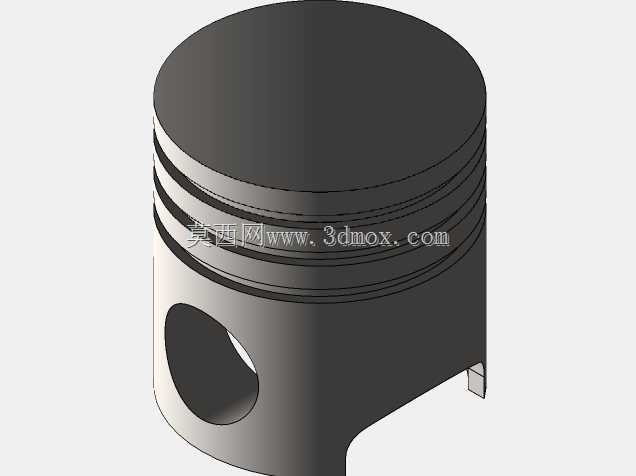

　　作为内燃机核心传力构件，该连杆部件承担着将活塞往复运动转换为曲轴旋转运动的关键作用，在四缸汽油、柴油动力单元中属于承受交变载荷的核心受力件，日常工况下需要同步传递爆发压力带来的冲击载荷与往复惯性力，对结构刚度、疲劳强度的匹配度要求极高。从结构设计逻辑来看，该连杆采用分体式大头设计，下半部分为连杆盖结构，通过两个定位螺栓孔实现与杆身的精准装配，这种结构能够在不调整曲轴位置的前提下完成活塞连杆组的拆装维护，适配多数量产乘用车四缸发动机的装配工艺要求；小头端采用整圆通孔设计，用于压装活塞销衬套，工作时与活塞销形成转动副，补偿活塞摆动过程中的角度偏差，杆身截面采用工字形加强结构，在保证纵向抗弯、抗扭刚度的前提下尽可能降低结构自重，

　　减少高转速工况下的往复惯性力冲击，杆身侧面预留的长条形凹槽一方面用于优化锻造工艺的材料流动路径，减少毛坯成型后的内应力集中，另一方面可在发动机运转过程中引导曲轴箱飞溅的润滑油流向小头衬套位置，实现运动副的自润滑。从安装边界来看，小头端孔径适配常规乘用车活塞销的通用尺寸范围，大头端半圆孔径匹配主流四缸发动机曲轴连杆轴径的配合公差，两个螺栓孔的中心距严格按照量产机型的装配公差带设计，安装时无需额外修改周边部件的位置尺寸，可直接适配对应排量区间的四缸发动机缸体、曲轴、活塞组的装配空间。在实际应用场景中，这类连杆不仅用于量产乘用车辆的动力总成，也可用于小型通用发电机组、农用机械动力单元的曲柄连杆机构，

　　设计过程中需要严格控制大小头孔的中心距公差、两孔的平行度公差，避免工作过程中出现活塞偏磨、轴瓦异常磨损的问题；杆身与连杆盖的结合面采用平切口设计，加工工艺性更好，适配多数普通机加工车间的量产加工条件，相比斜切口连杆无需额外的定位止口结构，装配过程中对位难度更低，适合中小排量动力单元的低成本量产需求。建模过程中完整还原了连杆的所有工艺特征，包括大头端的定位凸台、小头端的衬套压装倒角、杆身的拔模斜度，能够直接用于结构受力仿真、装配干涉检查、教学演示等场景，结构细节完全符合实际机加工与锻造工艺的成型逻辑，不存在无法落地的理想化设计特征。
