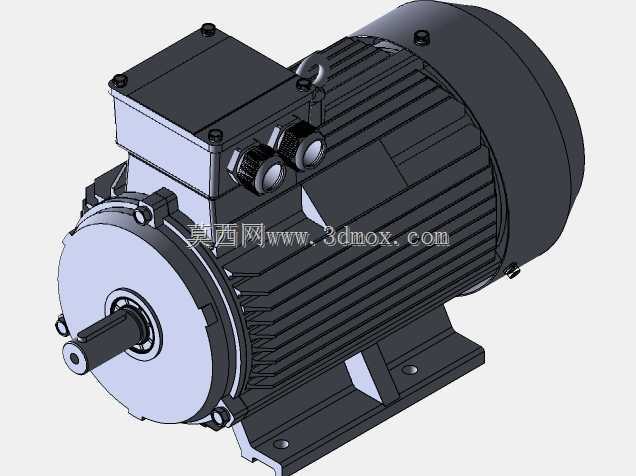

教学项目用轧钢机配套驱动电机三维结构

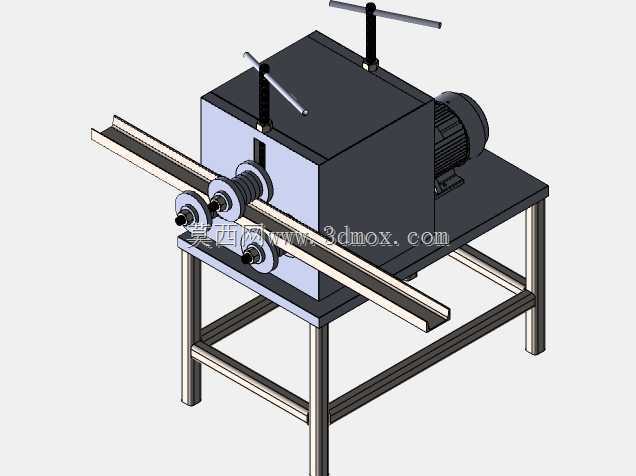

　　在冶金轧制生产线的实训教学场景中，这类配套轧钢机的驱动电机是整套轧制设备动力传递的核心部件，主要承担为轧辊提供稳定扭矩输出的作用，在小型教学演示轧机上，电机通过联轴器直接与减速机构输入端连接，将旋转动力传递至轧辊组，完成金属坯料的压延成型工序。从结构设计来看，该电机采用卧式底脚安装形式，机壳外侧布置有平行分布的散热筋，能够在连续运转过程中通过空气对流带走绕组产生的热量，避免温升过高影响绝缘性能。接线盒设置在机壳顶部靠输出端一侧，内部预留了三相电源接线端子与接地端子，接线口采用防水密封结构，可适配车间多尘的作业环境，输出轴为圆柱形单轴伸结构，轴端加工有标准键槽，能够通过平键与联轴器、带轮等传动件实现可靠周向固定，

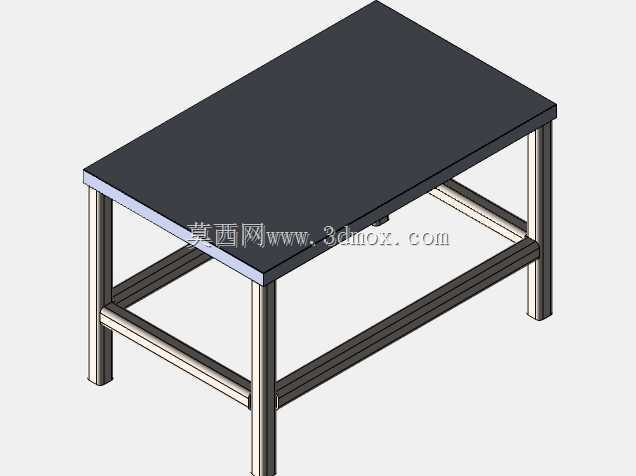

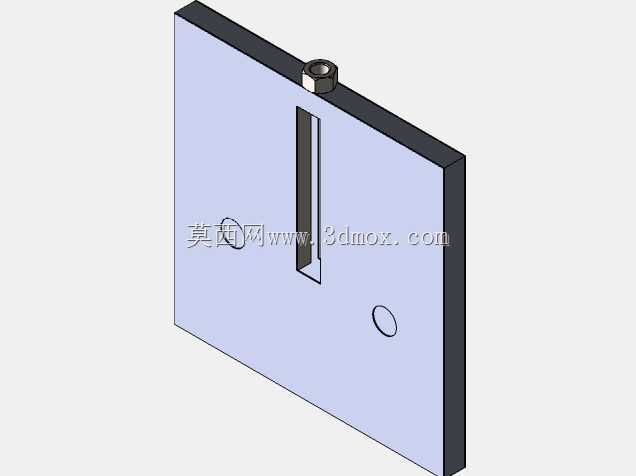

　　防止大扭矩传递过程中出现打滑问题。前端盖与后端盖通过螺栓与机壳紧固连接，端盖内部嵌有深沟球轴承，为转子提供稳定的旋转支撑，同时保证输出轴的径向跳动与轴向窜动控制在允许公差范围内，避免传动过程中出现振动异响。底脚部分加工有两个长条形安装孔，可适配一定范围内的安装中心距偏差，降低安装底座的加工精度要求，安装时只需将底脚贴合在设备安装平面上，通过螺栓穿过安装孔紧固即可完成固定，安装边界需预留接线操作空间与散热通风空间，接线侧预留不小于150mm的操作距离，散热筋周边避免布置遮挡构件，保证空气能够顺畅流经散热筋表面带走热量。在教学项目的搭建过程中，该电机的三维模型可直接用于整机装配干涉检查，验证电机与减速箱、机架之间的装配间隙是否合理，

　　同时可用于模拟动力传递路径，帮助学习者理解工业驱动部件在成套设备中的布置逻辑，模型还原了电机的外部安装接口、散热结构、接线部位的细节特征，能够满足教学演示、装配实训、方案布局的使用需求，不需要额外拆解内部绕组结构即可完成设备层面的设计验证工作。
