直列四缸发动机缸体三维结构设计

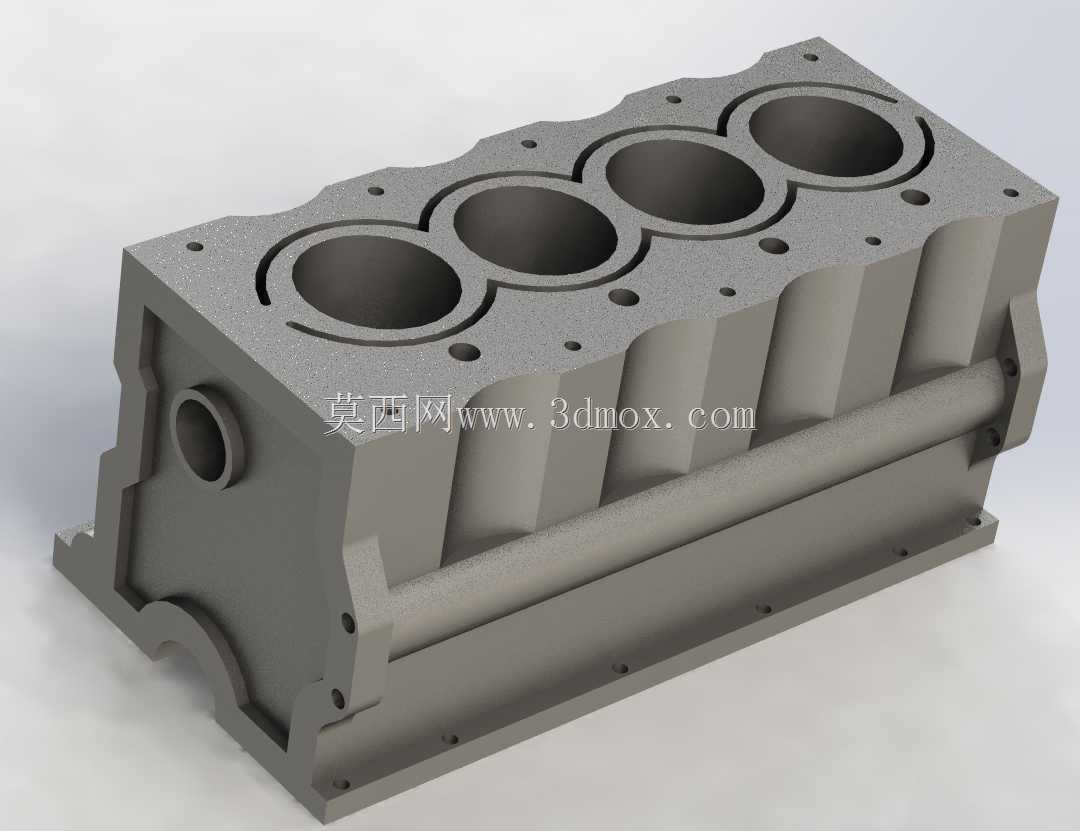

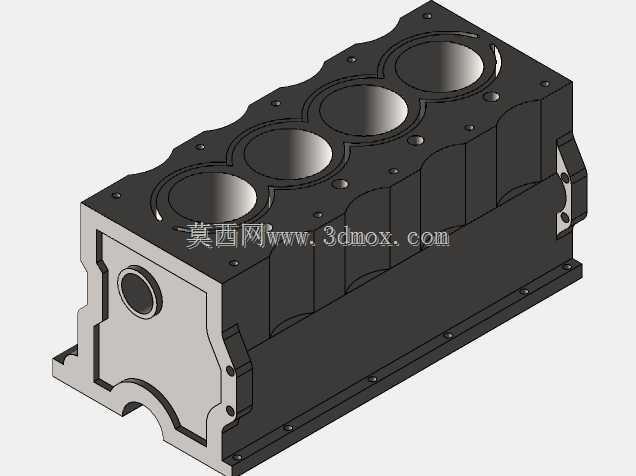

　　本次呈现的是直列四缸内燃机的缸体主体结构，作为动力总成的核心承载基体，这类部件广泛配套于乘用车、轻型商用车、小型工程机械的燃油动力单元中，是整台发动机所有运动副、辅助系统的安装基准。从结构设计逻辑来看，该缸体采用整体式灰铸铁铸造构型，顶面预留四个同轴度要求极高的气缸安装沉孔，用于压装干式气缸套，沉孔周边均匀分布的螺栓孔用于紧固气缸盖，密封燃烧室的同时承受燃气爆发的交变载荷；缸体侧面集成了凸轮轴安装腔、冷却水套连通孔、机油道预留接口，前端面的凸台结构用于安装正时齿轮室盖，后端面预留飞轮壳连接定位止口，下部的曲轴箱腔体设置了五道主轴承座安装位，用于支撑曲轴的旋转运动，主轴承座两侧的加强筋结构从缸筒外壁一直延伸到油底壳安装法兰，

　　能够有效平衡曲轴运转时产生的侧向冲击力，避免缸体在高转速工况下出现共振变形。在安装边界设计上，缸体两侧的凸耳结构预留了发动机悬置安装孔，孔位的位置度公差控制在0.1mm以内，保证动力总成在车架上的安装精度，避免运行过程中出现附加载荷；缸体侧壁的多个通孔分别对应机油压力传感器、水温传感器、机油滤清器的安装位置，所有接口的螺纹规格、密封面平面度都严格匹配通用配套件的尺寸要求，无需额外改制即可完成外围附件的装配。从实际使用场景出发，这类缸体的壁厚设计经过了多轮CAE仿真验证，水套区域的壁厚控制在4.5mm左右，既保证冷却液的流通效率，又能控制缸体整体重量，主轴承座位置的局部加厚设计，能够承受曲轴连杆机构传递的峰值爆发压力，

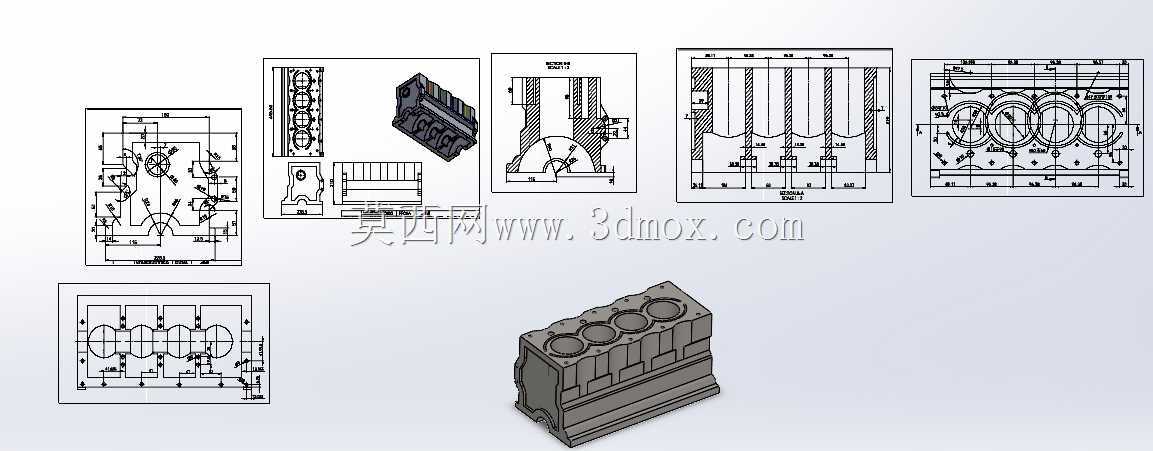

　　避免长期运行后出现轴座开裂的问题；缸体表面的多个小直径通孔是铸造工艺预留的清砂孔，加工完成后会用堵头密封，保证冷却水套和油道的密封性。建模过程中严格遵循了实际加工的工艺要求，所有铸造圆角都设置为R3-R5，避免应力集中，加工面的拔模斜度控制在1:100，符合金属模铸造的生产工艺要求，各个安装孔的深度、倒角尺寸都和量产部件保持一致，可直接用于教学演示、工艺拆解、动力总成匹配验证等场景，结构设计上兼顾了铸造工艺性、加工便利性和运行可靠性，能够直观展示内燃机核心基体的完整结构特征。
