NGK120度弯角火花塞连接器三维数模

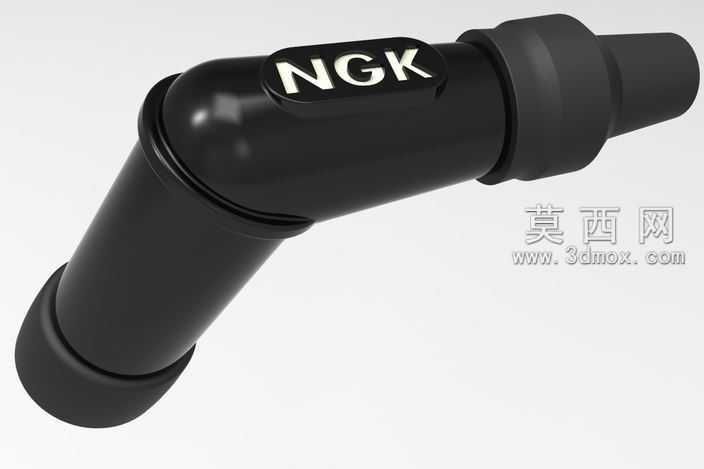

本作品为120度弯角结构的NGK火花塞连接器三维建模作品，建模过程中首先对实物进行结构测绘，确定整体弯折角度为120度，精准还原产品的外观比例与结构细节。建模阶段采用曲面建模与实体建模结合的方式，先绘制连接器两端的接口轮廓曲线，通过放样、扫掠命令生成主体弯管结构，对管体表面的环形密封凸筋采用环形阵列结合布尔运算实现，保证凸筋的尺寸精度与位置一致性。针对表面的NGK标识区域，先在对应曲面位置创建投影基准面，绘制标识轮廓后通过凸起命令生成立体标识，还原标识的凸起质感与字体细节。材质设置阶段，主体部分采用黑色耐高压橡胶材质，调整材质的粗糙度参数至0.6左右，模拟橡胶表面的哑光磨砂质感，同时添加微弱的环境反射效果，避免材质表现过于呆板；标识部分采用硬质塑料材质，设置较低的粗糙度参数，模拟标识表面的亮面质感，与主体橡胶材质形成明确的视觉区分。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出产品的弯折结构与表面轮廓，辅助光源从另一侧补光消除暗部死黑，背光源勾勒产品边缘轮廓，提升整体立体感。结构设计上还原了该类连接器的实用特征，120度弯角结构适配发动机舱内狭小的安装空间，避免点火线束与周边部件产生干涉，两端的接口结构分别适配点火线圈输出端与火花塞顶端，管体的环形凸筋用于提升装配后的密封性能，防止高压漏电、灰尘水汽侵入影响点火性能。建模过程中对所有圆角过渡进行统一处理，避免出现尖锐棱角，还原橡胶注塑件的工艺特征，同时对装配贴合面做了公差预留，符合实际生产中的装配要求，整体模型结构完整，细节还原度高，可用于汽车点火系统结构展示、维修教学演示、相关配件改装设计参考等场景。
