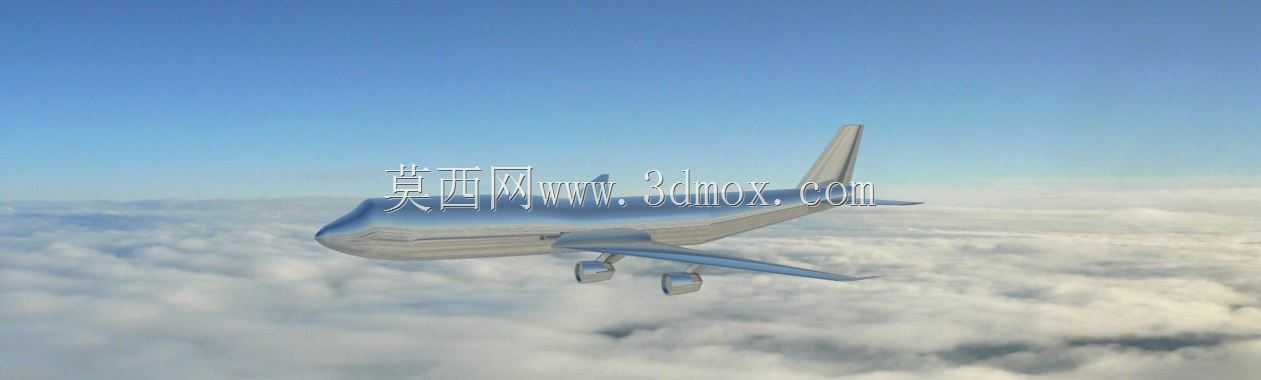

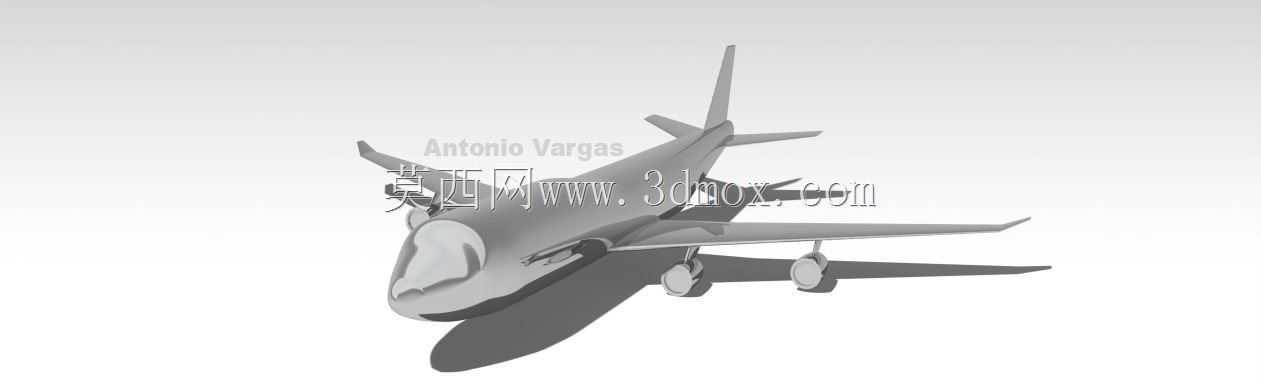

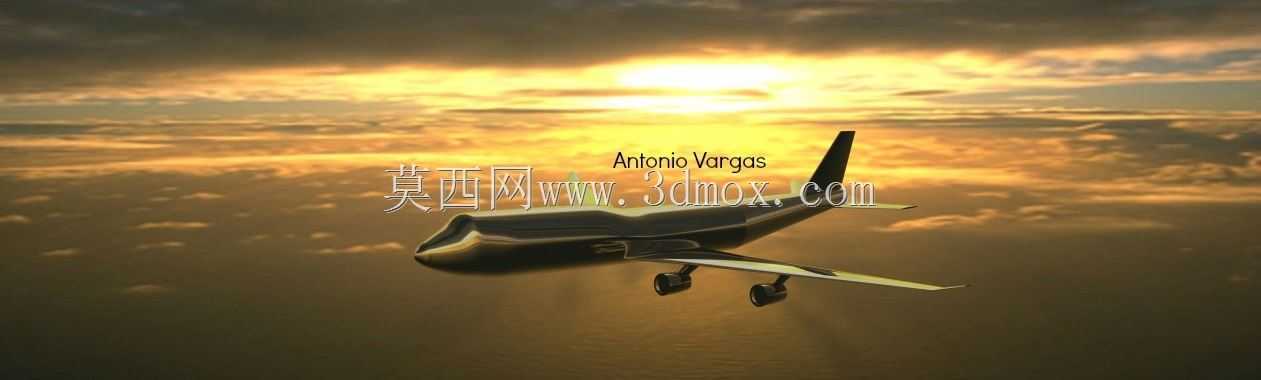

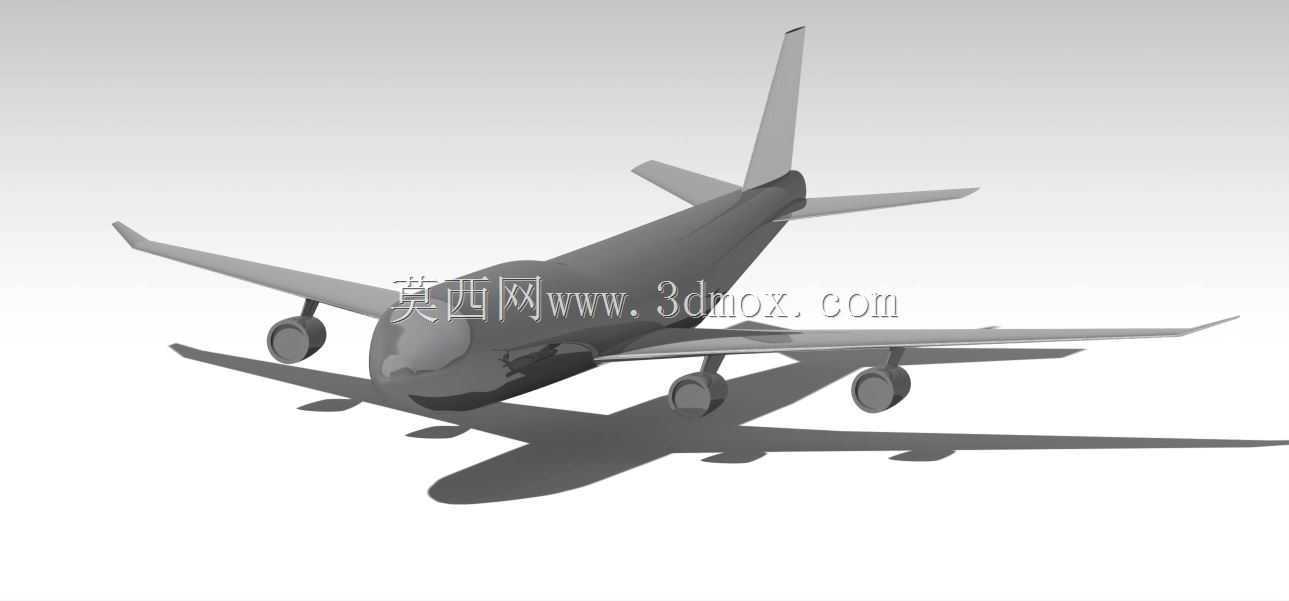

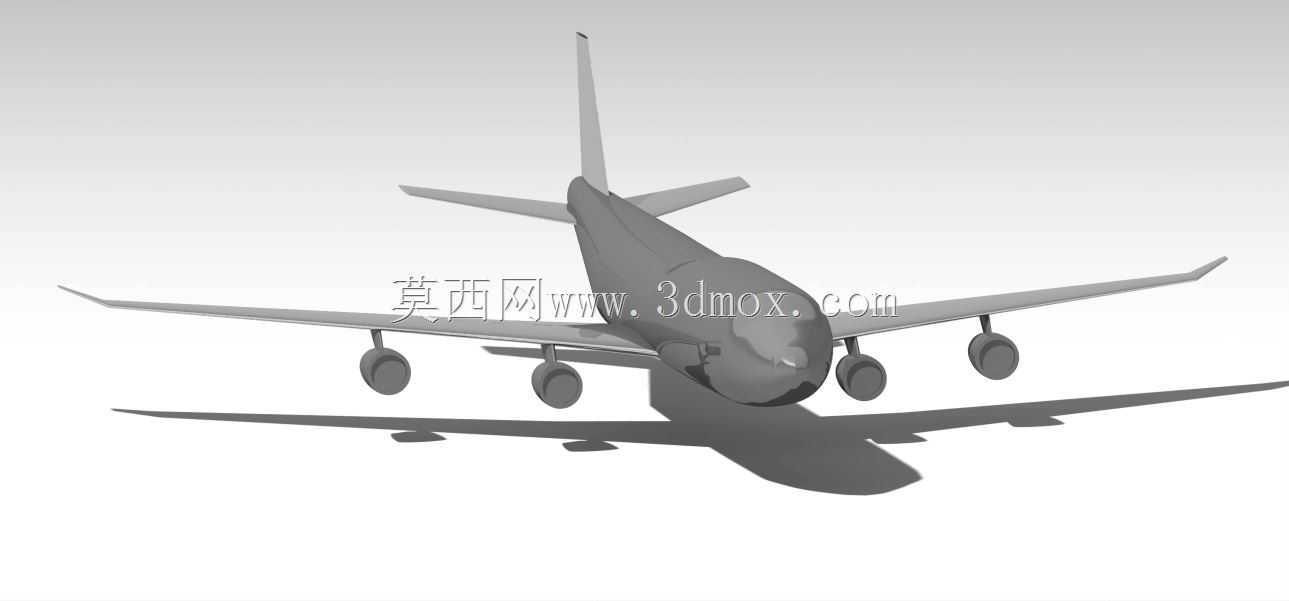

波音B747-8i宽体客机气动外形结构

　　该三维数模围绕远程宽体民用客机的整机气动外形展开，完整还原了波音B747-8i标志性的上层客舱隆起驼峰、后掠式下单翼、翼下四台动力吊舱、常规十字形尾翼以及前三点式起落架的空间布局。建模过程中优先保证机身截面沿航向的连续过渡，机头雷达罩的圆锥曲率、驾驶舱风挡的倾角、上层客舱与主机身衔接处的曲面顺滑度均按照实机公开气动轮廓控制，避免曲面拼接处出现曲率突变，为后续外流场计算提供可用的几何基础。机翼部分重点还原了翼根到翼尖的扭转角变化、前缘增升装置的分段边界、后缘襟翼滑轨的整流外形，以及翼尖小翼的倾斜角度；这些特征直接影响巡航阶段的诱导阻力分布，在做空气动力学分析时，可直接基于该封闭曲面划分流体网格，校核不同迎角下的升阻特性。

　　翼下动力吊舱与挂架的相对位置、吊舱进气道唇口轮廓、尾喷口与机翼后缘的间隙均按实机安装边界保留，既不会让短舱过于贴近机翼造成流场干扰失真，也不会因位置偏差影响吊挂载荷的初步校核。尾翼部分的垂直安定面后掠角、方向舵分块、水平安定面的安装角与配平范围也在数模中体现，可用于初步判断低速大迎角状态下的航向稳定性裕度。机身下部的起落架舱门轮廓、主起落架多轮小车的收放空间、前起落架的转向边界均按整机布置预留，在做地面滑跑、起降阶段的动力学仿真时，可直接提取对应硬点位置加载。从工程使用角度看，这套数模不涉及内部客舱装饰与系统管路，核心价值在于提供完整的整机气动外包络，既可以用于航空院校的客机总体布局教学，也能作为飞机构型方案对比的基准几何，

　　在开展翼身融合优化、发动机换装影响评估、起降噪声流场分析时，省去从零散测绘点重建整机曲面的工作量。建模时对所有外露突出物均做了气动整流处理，包括机翼根部与机身的交接整流、尾翼结合处的圆角过渡、机身下部天线的简化外形，确保外流场计算时不会因局部几何缺陷产生非物理的气流分离。
