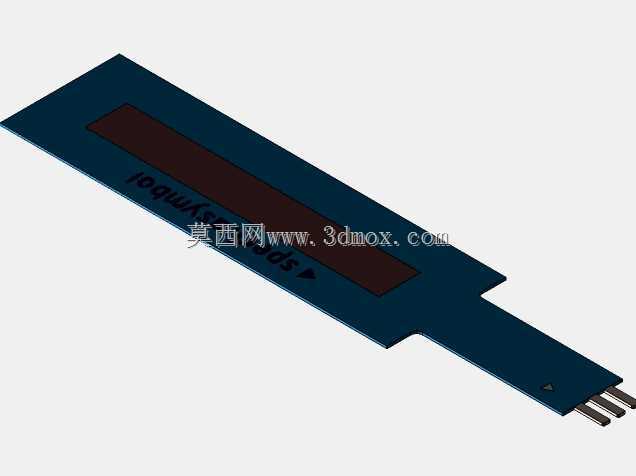

50mm软质线性电位计传感元件结构

　　这款软质线性电位计属于接触式位置传感元件，核心应用场景覆盖小型化机电设备的直线位移检测、行程限位反馈、人机交互触控输入等领域，常见于消费电子滑动调节模块、小型执行器位置闭环、教学实验装置位移采集、穿戴式设备姿态感应等对安装空间有严苛限制的场合。不同于传统硬质基座的旋转或直线电位器，该元件采用柔性薄膜基材制作，整体为薄型长条结构，有效检测行程为50mm，主体宽度控制在极小范围内，尾部引出三个标准接线引脚，分别对应电阻体两端与滑动抽头，无需额外转接结构即可直接焊接在PCB板上，适配表面贴装或插接的装配工艺。从设计思路来看，这款电位计摒弃了传统电位器的硬质外壳与滑动电刷组件，将电阻轨与导电层直接印刷在柔性基材表面，

　　依靠外部施压点接触实现电阻值的线性变化，整体厚度不足1mm，可贴合在曲面或狭窄安装面使用，安装边界仅需预留略大于元件本体的平面空间，无需预留传统滑动电位器的电刷运动避让空间，大幅压缩了传感单元的安装体积。功能特性上，该元件输出阻值随接触点位置线性变化，可通过简单的分压电路直接输出对应位置的电压信号，无需复杂的信号调理电路，响应速度足以覆盖多数低速位移检测场景，软质基材可承受一定程度的弯曲形变，在存在小幅安装面形变的设备中也能稳定工作，不会像硬质电位器那样因基座形变出现卡滞或损坏。实际选型应用中，需要注意接触压力的控制，压力过小会出现接触不良导致信号跳变，压力过大则会加速电阻层磨损缩短使用寿命，

　　安装时可在接触端搭配小面积聚四氟乙烯压头，减少滑动过程中的摩擦阻力，同时保证接触压力均匀分布。该元件的电阻轨采用线性修调工艺，全行程内的线性误差控制在常规工业传感应用允许范围内，可满足多数非高精度位移检测的需求，相比光电式、磁式线性位移传感器，成本仅为其几分之一，且无需配套的编码电路或磁敏元件，整体方案的BOM成本与装配复杂度都大幅降低，非常适合大批量应用的民用消费电子、小型自动化设备的位置反馈环节。建模过程中需要重点还原柔性基材的薄型结构特征、电阻层的印刷区域边界、尾部引脚的间距与伸出长度，确保装配干涉检查时能准确匹配安装位的尺寸，尤其是引脚的焊盘位置需要与PCB封装严格对应，避免出现焊接错位的问题。
