贴片式触觉电子开关TL3315NF160Q结构设计

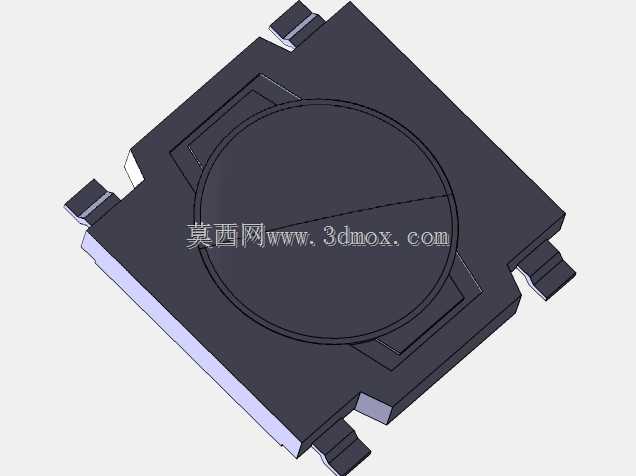

　　这款贴片式触觉开关主要面向消费电子、工业控制板卡、便携检测设备的人机交互输入场景，作为板载触发按键承担用户指令输入的功能，常见于手持测量仪器、小型工控终端、智能家居控制模块的PCB板上，用来实现功能切换、参数确认、触发复位等操作，适合表面贴装工艺的生产线批量焊接，能适配回流焊的温度曲线要求，不需要额外的通孔插装工序，能有效提升整板SMT加工的效率。从结构设计来看，这款开关采用方形带定位凸耳的基座设计，四个侧边伸出的焊盘引脚在焊接后能和PCB焊盘形成牢固的机械连接，相比两侧引脚的同类型开关，抗侧向推力的表现更好，能承受日常按键操作过程中产生的偏载力矩，减少引脚脱焊、基座移位的失效风险。顶部圆形的触压区域做了下沉式的边界设计，

　　能和配套的硅胶按键帽、塑胶按键结构形成良好的配合，避免按键帽按压过程中出现卡滞、偏移的问题，触发行程控制在适合手指按压的区间，触发反馈清晰，不会出现虚按、触发无反馈的情况。在安装边界上，这款开关的整体厚度适配薄型化设备的内部堆叠要求，不需要在PCB上开设避让槽，直接贴装在板卡表面即可，四个引脚的焊盘尺寸按照常规SMT工艺的公差要求设计，焊盘间距预留了足够的阻焊桥宽度，能避免焊接过程中出现连锡、桥接的工艺问题。基座采用耐高温的工程塑胶材质，能承受回流焊过程中的高温冲击，不会出现基座变形、内部触点移位的问题，内部的接触弹片采用弹性合金材质，能保证长期按压后的接触可靠性，接触电阻稳定，不会因为氧化、弹性衰减出现接触不良的故障。

　　设计过程中充分考虑了自动化贴装的需求，顶部的平整区域适合吸嘴吸取，包装可以采用编带包装形式，能直接适配高速贴片机的进料轨道，不需要额外的定制治具，能满足大批量生产的装配要求。开关的触压力度设置在适合频繁操作的区间，既不会因为力度太轻导致误触发，也不会因为力度过大造成长时间操作的手指疲劳，适合需要频繁按键操作的设备场景。
