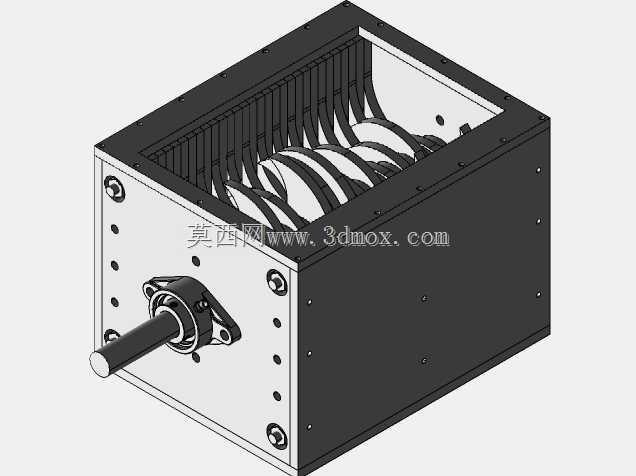

该结构为单轴撕碎设备的核心破碎腔体单元,主要应用于固废处理、资源回收、橡塑加工等场景中,对块状塑料、工业边角料、废弃包装、小型金属切屑等物料进行粗碎加工,是中小型撕碎设备的核心工作段结构。从结构布局来看,整体采用方形封闭箱式设计,腔体侧壁采用加厚板材拼接,所有拼接面均预留螺栓安装孔位,可通过紧固件实现刚性连接,既保证腔体工作时的结构刚度,抵抗物料破碎过程中产生的冲击载荷,也方便后期检修时拆解更换内部磨损的刀片与隔套组件。刀轴组件从腔体单侧端板伸出,伸出端配套带座轴承安装位,端板上预留的轴承固定孔位可直接适配标准法兰式带座轴承,保证刀轴转动时的同轴度,避免长时间重载运行出现轴系偏磨问题。腔体内部的转子采用刀片与隔套交错叠装的布局,
刀片刃口朝向进料方向,相邻刀片之间通过定距隔套保证刃口间距一致,工作时刀轴带动动刀旋转,配合腔体内壁未在当前视图展示的定刀组,对落入腔体的物料形成剪切、撕扯、挤压的复合破碎作用,可将尺寸较大的块状物料破碎至符合出料粒度要求的碎料。设计过程中重点考虑了安装边界的适配性,腔体顶部为全开式进料口,可直接对接上游进料斗或输送设备的出料端,底部预留筛网安装位,可根据出料粒度要求更换不同孔径的筛网,满足不同破碎工况的出料需求。箱体外侧的安装孔位采用等间距排布,既可以将该破碎单元独立安装于设备机架上,也可与同规格的其他腔体单元拼接组成大处理量的多轴撕碎设备。端板处的轴伸长度经过核算,预留了联轴器或皮带轮的安装空间,可直接匹配不同功率的驱动单元,
无需额外加工轴头。腔体内部的转角处均做了圆弧过渡处理,避免物料在边角处堆积卡滞,同时减少应力集中,提升箱体在交变冲击载荷下的使用寿命。所有外露的连接孔位均采用沉孔设计,螺栓安装后头部不突出箱体表面,避免安装过程中与周边机架、护罩组件产生干涉。
