多刃式撕碎破碎转子刀轴组件

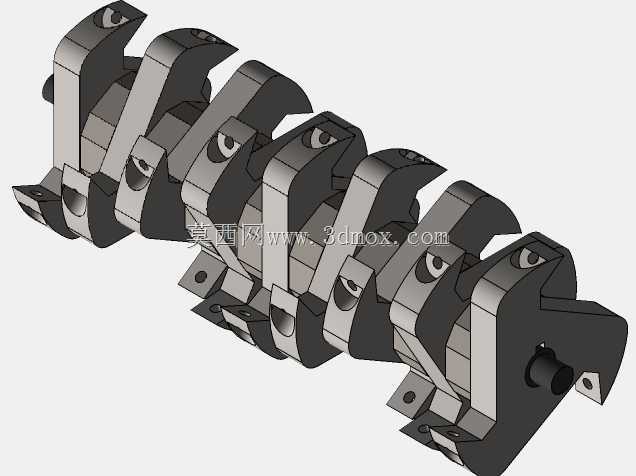

　　该转子刀轴组件面向固体物料破碎、撕碎与减容工况，常见于废塑料、橡胶块、木材边角料、轻薄金属屑、工业废料及生活垃圾处理线。其核心作用是将进入破碎腔的大块物料通过低速大扭矩剪切、撕扯和挤压方式破碎成较小粒度，为后续输送、分选、清洗或再生处理提供稳定料流。结构上采用沿轴向交错布置的多组刀爪，相邻刀具形成相位差，使物料在不同角度被逐步咬合，避免整轴同时受力造成峰值冲击。刀爪外侧设置钩状抓取轮廓，能够把腔体内漂浮或堆积的物料拉入剪切区；根部则保留较大承载截面，以承受反复冲击载荷和卡料时的瞬时扭矩。刀体与主轴之间通过定位面和紧固件连接，便于在磨损后单独更换受损刀块，降低维护成本。安装边界方面，设计时需要重点核对转子总长、最大回转直径、

　　轴承座跨距以及端部传动接口。转子在腔体内旋转时，刀具外圆与定刀、筛网或侧壁之间必须保留均匀间隙，间隙过小会引发发热、干涉和异常磨损，过大则降低剪切效率并增加物料打滑概率。轴端应根据驱动形式预留联轴器、链轮或减速机安装位，并校核键槽、锁紧螺母和轴向定位尺寸，确保装配后转子无窜动。从建模思路看，这类零件不能只关注外观造型，更要还原刀具相位、安装基面、螺栓孔位和轴肩关系。每片刀爪的抓取角、刃口厚度和退让槽都会影响实际咬合效果：刃口过薄虽锋利但易崩裂，过厚则剪切阻力增大；钩角过强会提高抓料能力，但也可能造成过载卡死。底座上的安装孔用于与机架、轴承座或破碎腔定位配合，孔位公差和结合面平面度直接决定运转同轴度。实际选型时，还需结合物料尺寸、

　　进料方式、筛孔规格和驱动转速确定刀爪数量与排布密度。多刀交错结构有利于分散载荷、降低整机振动，并使主轴在一个回转周期内持续参与破碎，而不是集中在少数角度受力。对于存在金属夹杂的恶劣工况，可在刀爪受力区预留堆焊或热处理余量，以提高表面硬度和抗磨寿命。整体模型为理解破碎机核心工作部件、校核腔体空间干涉以及开展传动匹配提供了直观的结构依据。
