工业管道用针式传感检测装置结构

　　该针式传感检测装置主要面向工业管路系统的原位检测需求，常见于液压站、气动控制回路、冷却循环管路以及小型工艺支管的参数采集场景。装置前端采用外螺纹连接结构，可直接旋入带对应内螺纹的管道三通、焊接底座或设备预留接口，无需额外加装复杂转接支架，能够在有限的管路排布空间内完成安装。前端针体伸入介质流道内部，直接接触被测流体或管壁区域，相比外置式检测方案，可减少管路壁厚、保温层以及外部环境对检测结果的干扰，更适合获取贴近真实工况的压力、温度或流量关联信号。

　　主体外壳采用六角棱柱造型，这一结构并非单纯的外观处理，而是充分考虑了现场装拆的工艺性。使用普通开口扳手或活动扳手即可夹持六角面施加拧紧力矩，避免圆柱壳体在旋装过程中出现打滑、无法控制预紧力的问题。壳体内部预留有足够的容纳空间，可布置感应芯体、信号调理电路板以及接线端子，不同功能版本可在同一外壳轮廓下更换内部芯体，从而降低衍生型号的开模与加工成本。壳体后端做了斜切收边处理，既能够去除锐边防止装配划伤，也可在端部预留出线或接插空间，适配电缆直接引出、航插连接等不同接线方式。

　　装置下方的横向杆件构成了安装支撑与管路贴合边界，竖杆连接主体与横杆，使检测头部与安装基准面保持固定高度。在实际布管时，横杆可贴近管道外壁或安装板表面，为整个装置提供辅助定位，减少螺纹连接处长期受振动产生的松动风险。对于存在设备振动、流体脉动的工况，这种带支撑臂的结构能够分担部分连接载荷，避免传感器壳体悬伸过长而产生附加弯矩。

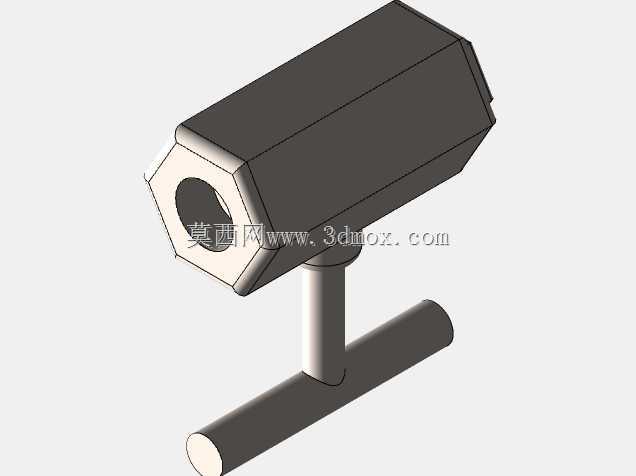

　　从建模角度看，该模型完整还原了六角壳体、中心检测孔、支撑竖杆以及横向安装杆之间的装配关系，各段过渡圆角与端面边界清晰，可直接用于干涉检查、管路布局评审以及安装工位模拟。结构上没有冗余的复杂曲面，零件数量少，便于后续在工程图中生成剖视图，以表达内部芯体的安装位置和介质接触区域。在选型阶段，设计人员可依据模型外轮廓核对扳手操作空间，确认横杆与相邻管道、阀件之间不会发生碰撞，同时核对前端螺纹旋入深度，保证针体既能够伸入有效检测区域，又不会过度伸入流道而影响介质正常流动。

　　该类装置的设计核心在于在保证检测可达性的前提下，尽可能压缩整体外形尺寸。六角主体提供可靠的装夹受力面，支撑结构改善长期运行稳定性，前端螺纹接口则保证与工业管路系统的兼容性。整体结构简洁，加工工艺性好，适合在小口径管路、紧凑型设备机架以及多测点并行的检测系统中使用。
