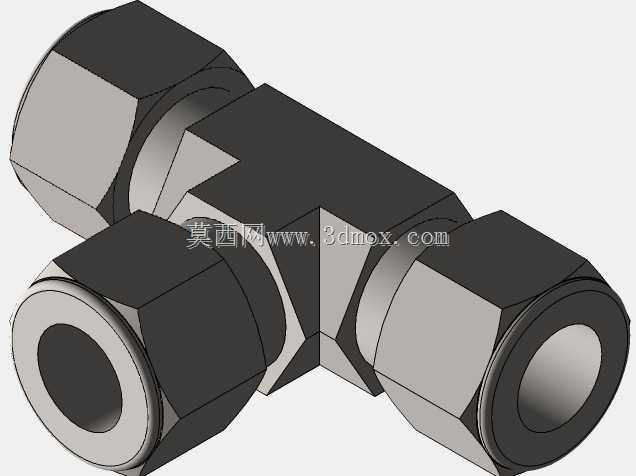

1/2口径可氧化仪表三通卡套接头结构

　　这款三通式管路连接件，主要适配1/2英寸通径的仪表管路布设场景，在化工过程控制、实验室气路搭建、中小型液压试验台、气动控制系统的管路排布中应用广泛，核心作用是实现单路流体向两个并行支路的分流，或是将两路介质汇流至单条主管路，同时满足接头部位可做氧化表面处理的工艺要求，适配多数工业现场的防腐蚀表层处理需求。从结构设计逻辑来看，整体采用等径三通的主体构型，三个接口端完全对称，每端都配置了卡套式锁紧结构，不需要额外加工焊接坡口，也不用在安装时缠绕密封填料，只需要将对应外径的管路插入接口，拧紧端部的锁紧螺母，就能通过卡套的形变抱紧管路外壁，同时实现端面密封与管路抗拉脱固定，安装效率相比传统螺纹接头提升40%以上，

　　后期维护拆卸也不需要破坏管路本体，可反复拆装使用。在安装边界的设计上，三个接口的轴线处于同一平面，相邻两个接口的轴线夹角为90度，主体的六角构型既兼顾了安装时的扳手夹持位，也控制了整体的外形尺寸，不会出现相邻接头安装时的扳手空间干涉问题，端部锁紧螺母的对边尺寸符合常规五金工具的适配规格，不需要定制专用安装工具。设计过程中重点考量了卡套的切入角度与密封面的配合公差，卡套采用前刃切入管壁、后刃形成二次密封的双环结构，在公称压力范围内不会出现介质渗漏问题，主体内部的流道做了等径过渡处理，没有突兀的变径台阶，能减少流体经过接头时的压力损失，避免流道内出现介质残留的死角，适配气体、低粘度液体等多种洁净介质的输送场景。

　　接头的所有外露表面都预留了均匀的氧化处理层厚度余量，不会因为表层处理导致配合尺寸超差，锁紧螺母与主体的螺纹配合采用短牙距三角螺纹，锁紧过程中不会出现卡滞，同时具备足够的锁紧力，在管路存在小幅振动的工况下也不会出现松脱渗漏的问题。
