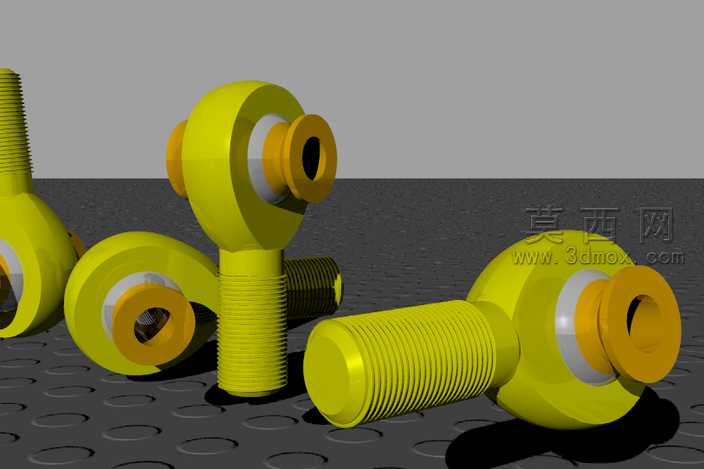

1.25规格heim关节与高失调垫片组件

本组件为适配岩石攀爬类越野改装场景设计的杆端关节连接结构，建模阶段以1.25x12tpi的标准螺纹参数为核心基准，首先完成外螺纹杆体的参数化建模，严格遵循2.625英寸的安装宽度尺寸要求，保证杆体螺纹段的牙型角、螺距、大径小径参数完全符合通用连接标准，避免装配时出现干涉或配合松动问题。关节主体的球铰结构采用分层建模逻辑，分别构建外圈壳体、内嵌耐磨衬层、中心球头三个独立部件，还原杆端关节的真实活动结构，预留合理的装配间隙模拟实际工作时的转动自由度，可实现多方向角度偏转，适配越野场景下复杂工况的受力角度变化。高失调垫片作为配套调整部件，建模时严格匹配关节端面的安装孔径与贴合面弧度，垫片的厚度参数经过多轮调整，可补偿安装面的加工误差与工况形变带来的间隙，保证关节连接的刚性与稳定性。渲染阶段采用工业产品可视化的标准流程，为关节主体的金属外壳赋予亮黄色硬质阳极氧化材质，还原改装部件常用的表面处理效果，通过调整材质的粗糙度、金属度参数，模拟氧化层细腻的磨砂质感与轻微反光特性；内嵌衬层采用银灰色工程塑料材质，中心球头与螺纹段赋予镀锌金属材质，通过不同材质的质感差异清晰区分部件的功能分区。场景搭建选用带防滑凸点的工业橡胶工作台作为承载面，设置三点布光方案，主光从侧上方投射突出部件的轮廓结构，补光弱化阴影区域的死黑问题，轮廓光勾勒部件边缘提升立体感，最终渲染效果清晰展现组件的结构细节与材质质感。设计过程中未绑定特定品牌的产品参数，以通用改装件的尺寸标准为核心，兼顾结构实用性与视觉美观度，可直接用于越野改装方案的装配验证、改装案例的效果展示，也可作为机械连接结构教学的演示模型，帮助理解杆端关节的工作原理与垫片的调整作用。
