盘扣式建筑脚手架支撑体系三维设计

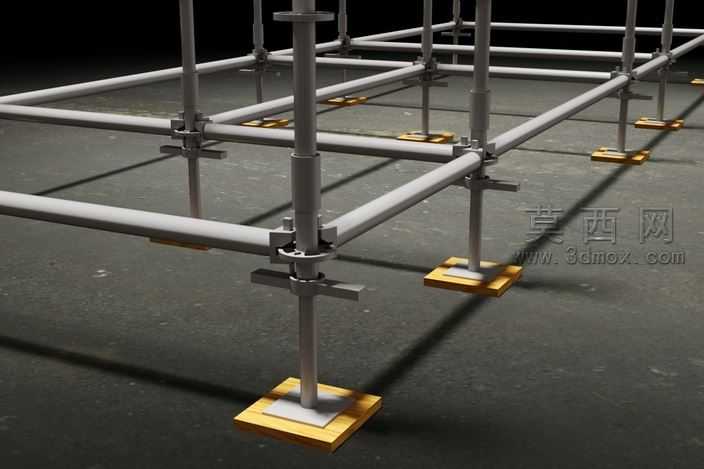

本作品为建筑施工场景使用的盘扣式脚手架支撑体系三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用参数化建模思路搭建，确保各部件尺寸符合建筑施工行业通用规范，可直接用于施工方案可视化展示、安全技术交底、虚拟施工推演等场景。模型整体还原了盘扣式脚手架的核心结构组成，包含竖向立杆、水平横杆、盘扣连接节点、可调底座、木质垫板等核心部件，各部件之间的装配关系完全还原真实产品的连接逻辑：竖向立杆为等截面金属圆管构件，表面做哑光金属质感处理，还原真实钢管脚手架的材质肌理；水平横杆通过端部的插扣结构与立杆上的焊接圆盘节点实现卡接固定，节点处的卡扣、插销等细小构件均做了精细化建模，未做简化省略，能够清晰展示盘扣脚手架的快装连接原理。可调底座部分还原了丝杆调节结构与底部承托板的装配关系，底部搭配的木质垫板做了木纹材质与边缘倒角处理，还原施工现场垫板的真实使用形态。渲染阶段采用写实渲染路径，为金属构件赋予了带细微磨损质感的银灰色金属材质，模拟脚手架在工地使用过程中产生的轻微氧化、摩擦痕迹，避免材质过于塑料化失真；地面采用哑光水泥材质，搭配柔和的影棚布光，通过定向光源投射出清晰的构件阴影，强化整体结构的空间层次感，让各杆件的空间排布关系一目了然。设计过程中重点考虑了脚手架阵列排布的特性，将单组架体模块做了参数化封装，可通过线性阵列命令快速拓展架体的搭设范围，适配不同施工面的支撑需求，大幅提升方案调整阶段的建模效率，能够帮助施工技术人员快速完成不同搭设方案的架体排布，直观验证架体的水平、垂直方向排布合理性，提前排查杆件碰撞、支撑间距不合理等问题，缩短施工方案的编制与校核周期。模型整体结构比例协调，各部件的干涉检查全部完成，不存在穿模、错位等装配问题，既可以用于建筑施工类的教学演示素材，也可作为BIM施工模型的构件素材使用，具备较强的实用价值。
