人员通道雾化消杀舱结构设计方案

　　该套消杀通道结构主要面向厂区入口、楼宇出入口、防疫检查点等需要对通行人员做体表消毒的场景，核心作用是在人员短暂停留通过的过程中，通过周身布置的雾化喷头将消毒药液均匀喷洒在人员外衣表面，完成无接触式消杀作业，避免人工喷洒带来的接触风险与药液涂布不均问题。

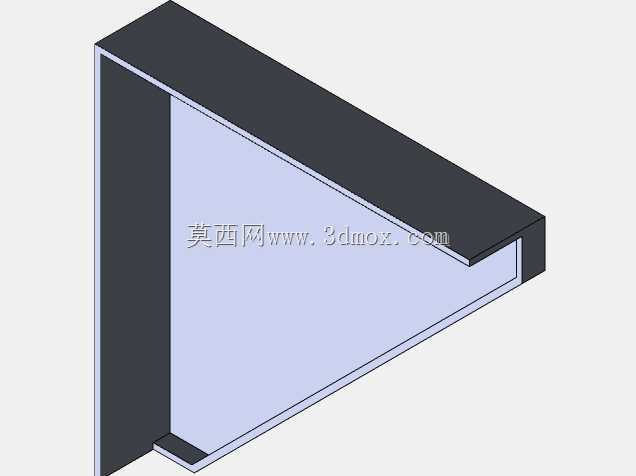

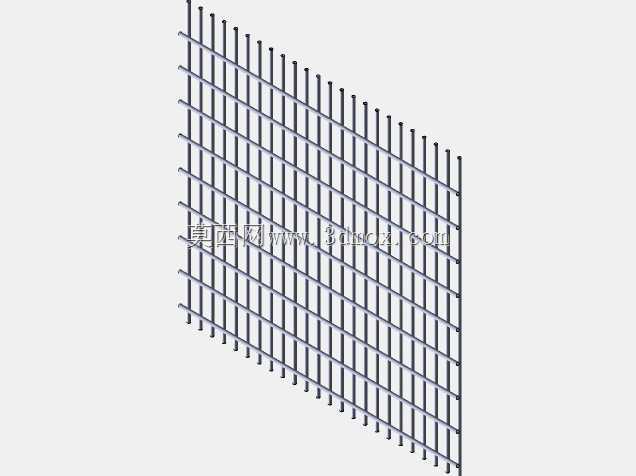

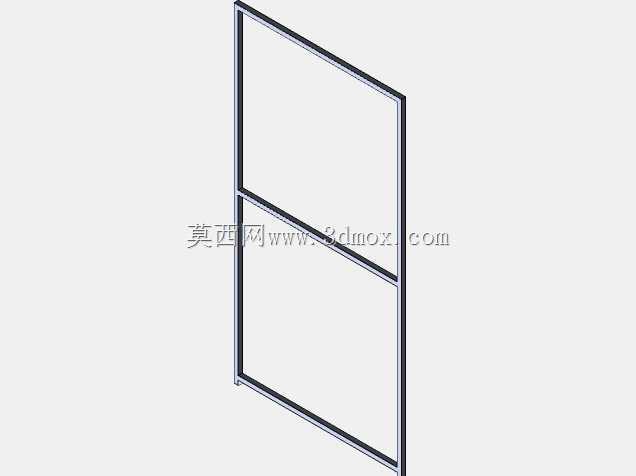

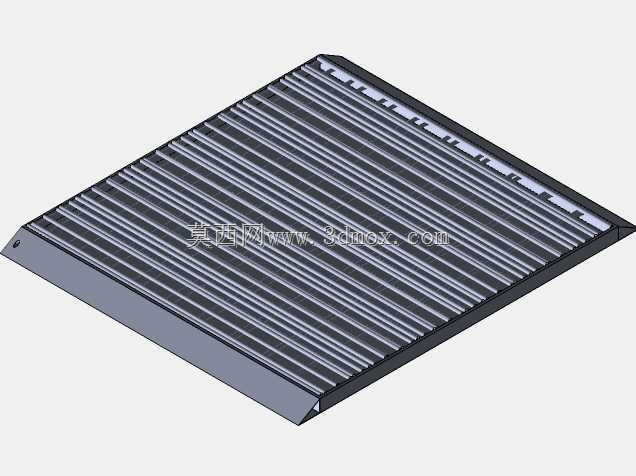

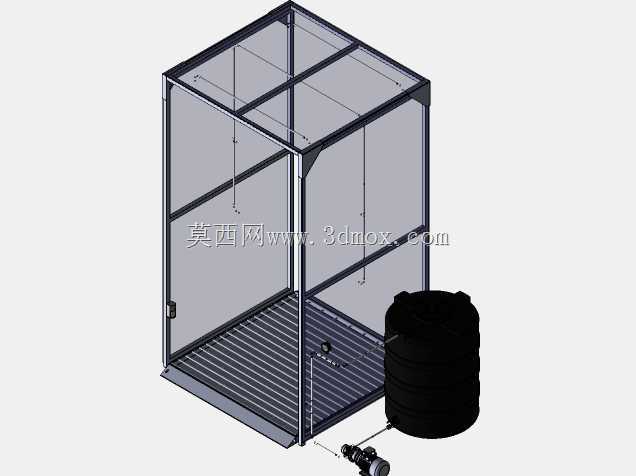

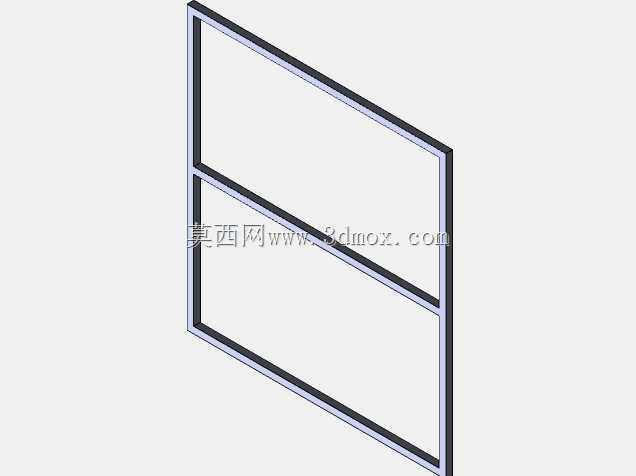

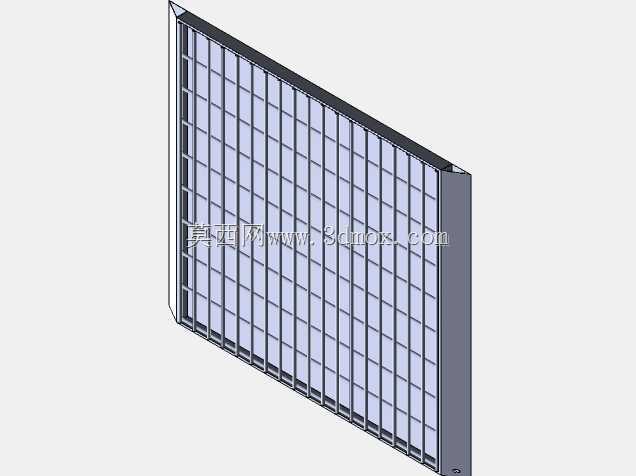

　　从整体布局来看，主体舱体采用方管搭建框架，四周镶嵌透明围挡，底部铺设格栅踏板。框架型材的选型优先考虑了现场拼装的便捷性，各杆件连接节点采用标准角件固定，无需复杂焊接工序，运输时可拆成扁平杆件打包，抵达现场后只需按照装配关系拧紧紧固件即可完成主体搭建，大幅降低物流与现场安装成本。透明围挡一方面可以阻挡雾化药液向外飘散，减少消毒药液对周边公共区域的影响，另一方面也方便外部值守人员观察舱内人员状态，避免意外情况无法及时察觉。底部格栅踏板采用镂空设计，喷洒后凝结的药液会顺着格栅缝隙落到下方接液区域，不会在通行表面积液造成滑倒隐患，格栅的条缝宽度经过权衡，既保证漏液效率，也避免细跟鞋、小轮代步工具出现卡滞。

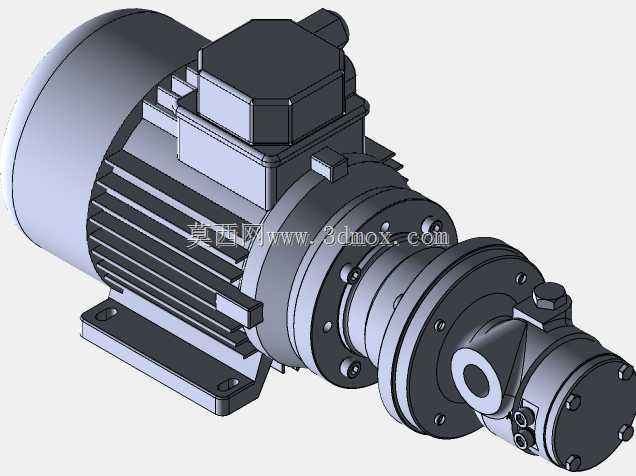

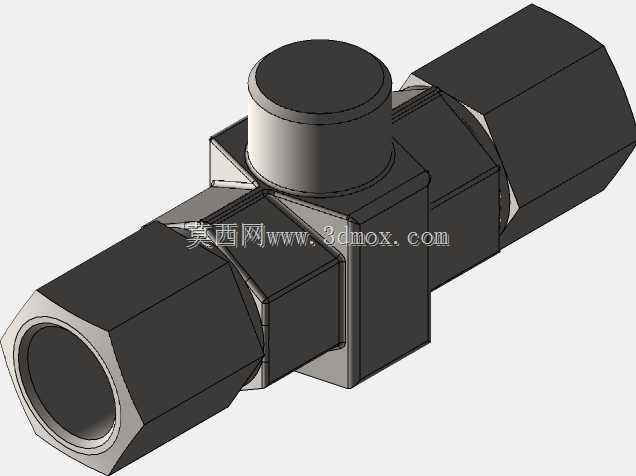

　　舱体旁侧独立配置大容量储液桶，通过管路与舱内布设的喷淋支路相连，管路沿框架型材内侧走线，整体外观整洁，同时避免管路被通行人员剐蹭。储液桶的放置位置预留了足够的操作空间，日常配药、补液无需挪动舱体主体，桶身液位可直接目视观察，能快速判断剩余药量。舱内喷淋点位沿竖向立柱与顶部横梁分层布置，覆盖人体头肩、躯干、腿脚不同高度区间，管路中预留了动力泵与过滤组件的安装位，可避免药液中的杂质堵塞雾化喷嘴。

　　设计过程中对舱内通行净宽、净高做了边界校核，保证常规体型人员穿戴防护用具后可正常转身通过，不会触碰围挡与喷头。框架底部设置了可调支撑脚，可适配不平整的安装地面，保证舱体放置平稳。整套结构没有冗余的复杂机构，所有零部件均为常规可采购的工业标准件，后期维护更换成本极低，可根据不同场地的消杀通量需求，调整舱体长度与喷淋支路数量，适配不同流量的消毒作业要求。
