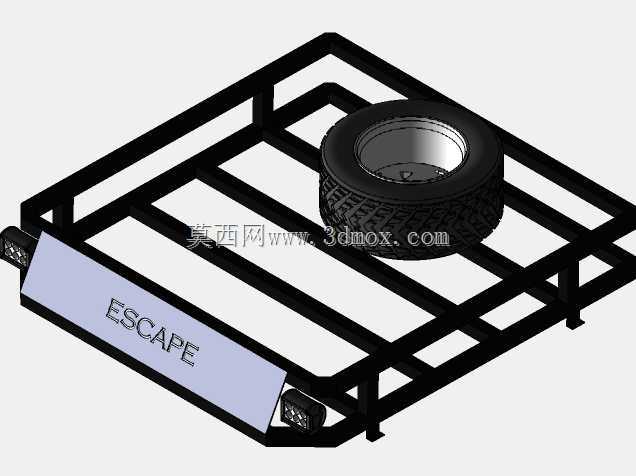

越野车型车顶行李架带备胎固定结构

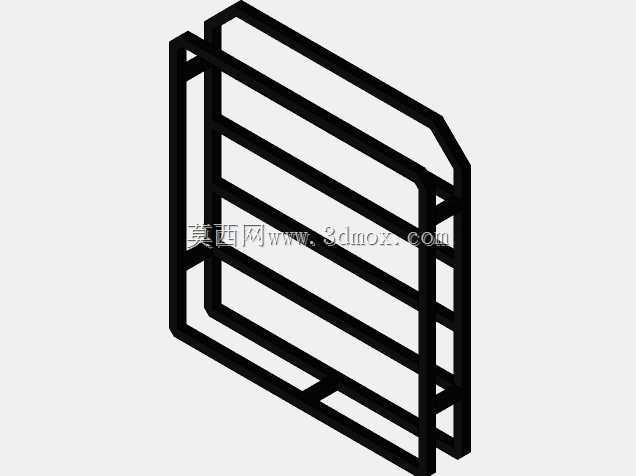

　　这款车顶承载结构主要适配硬派越野车型的户外穿越场景，针对非铺装路面长距离行驶的载物需求设计，核心用途是在车顶区域拓展额外承载空间，同时集成后备胎的外置固定位，释放车内与尾门的装载空间，避免尾门长期挂装备胎产生的铰链变形、异响问题。结构主体采用矩形管材拼接成框架式承载基体，框架的纵横梁排布经过载荷分布计算，纵向主梁沿车身前后方向布置，直接对接车顶纵梁的安装点位，横向次梁按等间距排布，既保证整体框架的抗扭刚度，也为不同尺寸的行李、户外装备提供多点位绑扎固定的基础。框架前端设置了标识安装位，可固定车型标识或辅助照明组件的安装支架，前端边角预留了辅助灯的走线与安装孔位，满足夜间越野路段的额外照明需求。备胎固定位设置在框架中部偏后的区域，

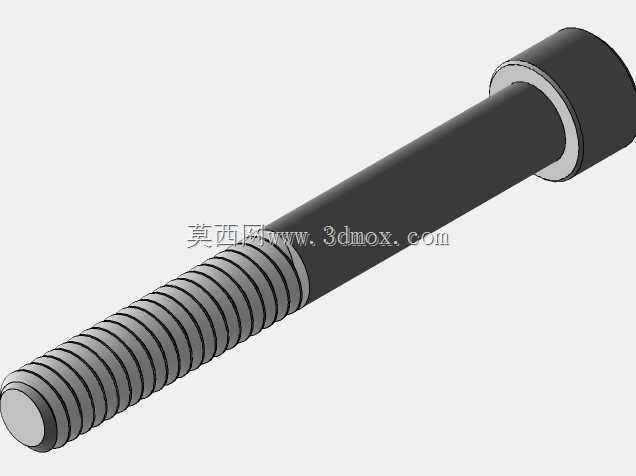

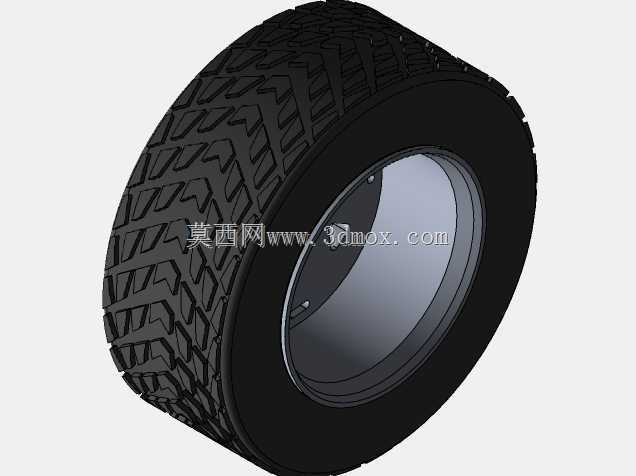

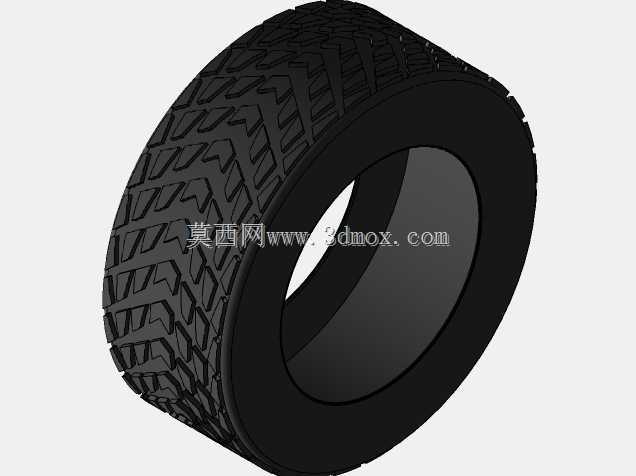

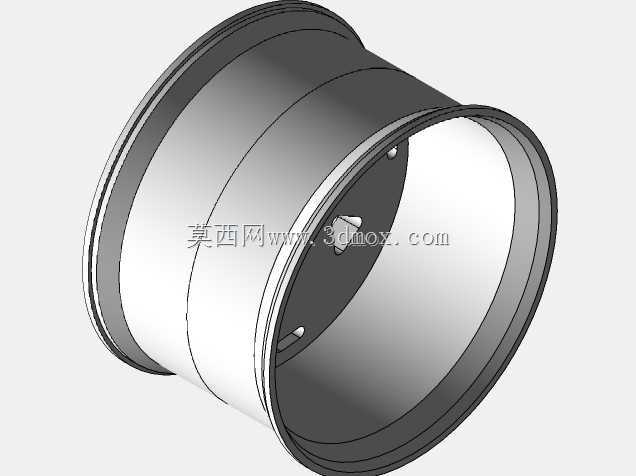

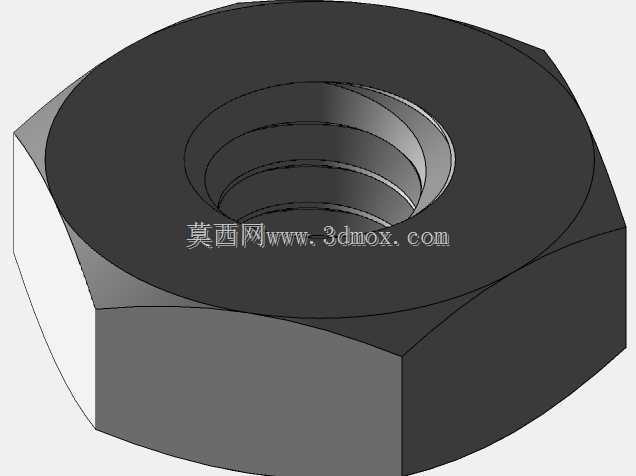

　　固定座的安装孔位匹配常规越野轮胎的轮毂螺栓孔距，轮胎放置后通过压条与锁紧螺栓实现多点固定，即使在颠簸路面持续行驶也不会出现松动移位，固定位周边的框架梁做了加高处理，避免轮胎在紧急制动时出现前窜风险。框架整体的外廓尺寸严格控制在常规越野车顶的边界范围内，宽度不超过车身两侧后视镜的外沿宽度，长度控制在车顶前风挡上沿到尾门铰链前方的区间内，安装后不会遮挡驾驶员的前方视野，也不会影响尾门的正常开启角度。框架与车顶的连接点位采用专用固定夹件，夹件的接触面做了防滑橡胶垫层，避免安装时对车顶漆面造成磨损，同时所有连接点位的螺栓都采用防松设计，适配越野场景下的持续振动工况。框架的管材连接处采用满焊处理，焊后做了打磨平整与表面喷塑处理，

　　提升户外使用时的防腐蚀、抗锈蚀能力，框架底部与车顶接触的位置都设置了缓冲胶垫，分散承载时的局部压力，避免长期承载造成车顶钣金的局部凹陷。整个结构的承载冗余量按照单条越野轮胎加常规户外行李的总载荷做了1.5倍的安全系数设计，既满足日常户外穿越的载物需求，也不会因为结构过重过多增加车辆的整体高度与重心高度，降低加装后对车辆行驶稳定性的影响。
