牵引式番茄收获作业机械结构设计

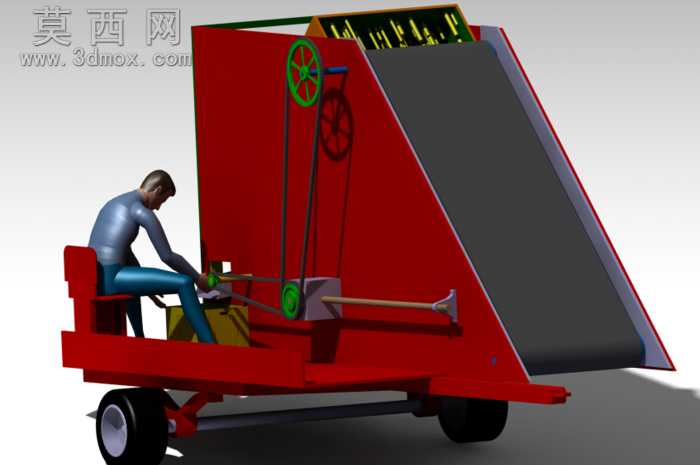

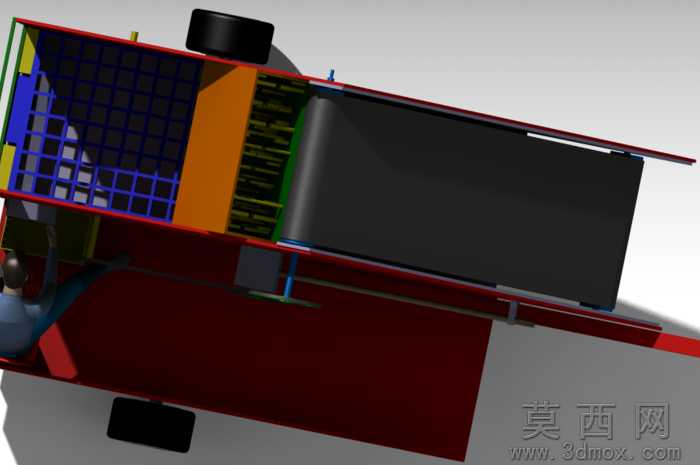

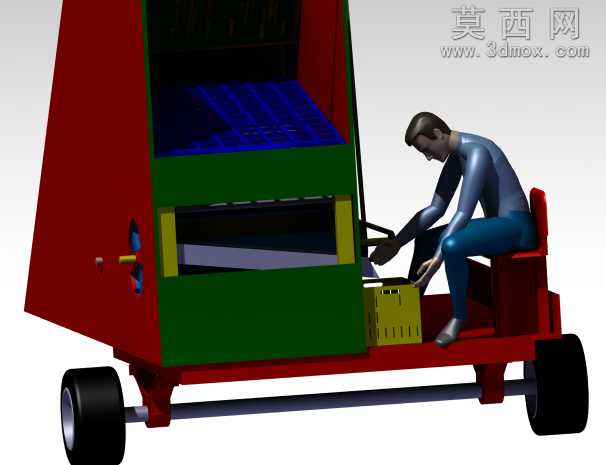

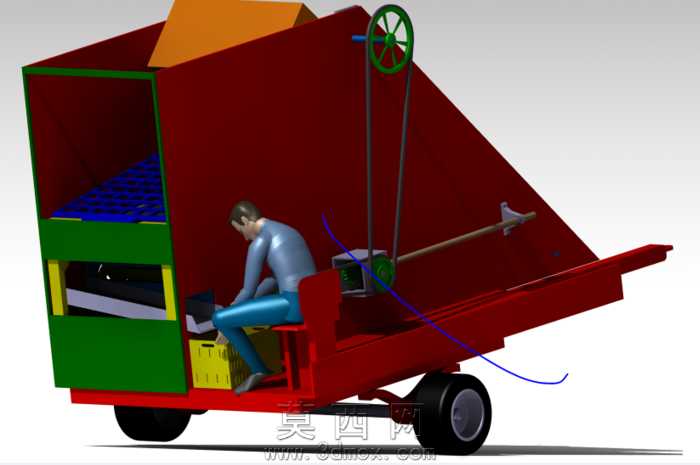

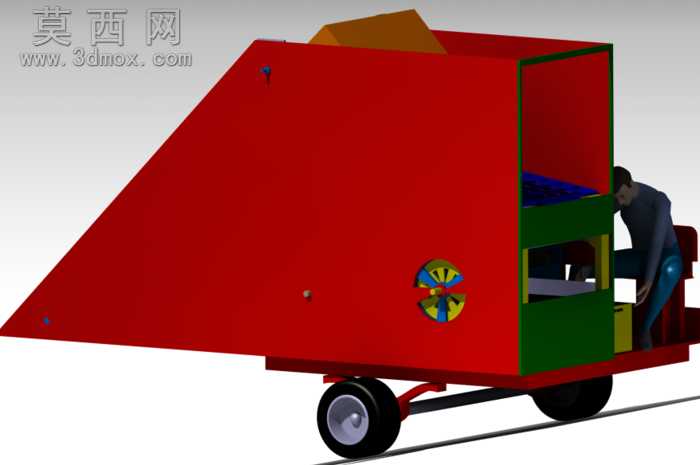

本模型为牵引式番茄收获作业机械的三维设计成果，采用CATIA软件完成全参数化建模，通过真实材质渲染还原设备实际外观与结构细节。模型整体采用红、绿撞色的外观配色，主体承载框架采用型钢焊接结构的建模逻辑，还原了农用收获设备高刚性、耐冲击的结构特性，车斗部分设置分层储物空间，上层为带格栅的果穗暂存区，格栅结构采用等距阵列建模，预留果实筛分漏隙，下层为封闭储物舱，可放置收纳筐与作业工具。设备中部设置操作人员作业工位，建模还原了人体工学坐姿操作空间，搭配可放置周转筐的置物平台，适配人工辅助分选的作业需求。设备前端设置牵引连接结构，可与农用动力设备挂接，行走部分采用橡胶轮胎建模，还原农用低压轮胎的防滑纹理与轮毂结构，保障田间作业的通过性。设备侧部设置带手轮的传动调节机构，手轮采用辐条式结构建模，搭配绳索传动结构，可实现作业台面高度、果料输送角度的调节，前端延伸的长杆导向结构可在作业时对齐番茄种植垄，引导植株进入收获作业区域。建模过程中对各部件的装配关系做了完整约束，转动部件、连接部件均保留合理的运动间隙，材质渲染区分了金属框架的漆面质感、橡胶轮胎的哑光质感、塑料周转筐的半通透质感以及操作人员模型的肤质与衣物布料质感，整体模型结构完整，可用于农用收获设备的结构演示、作业原理教学以及改进设计参考，还原了无切割系统的番茄收获设备的核心结构特征，适配小规模番茄种植的采收作业需求，兼顾设备制造成本与作业实用性。
