卷盘式灌溉施肥一体机三维设计作品

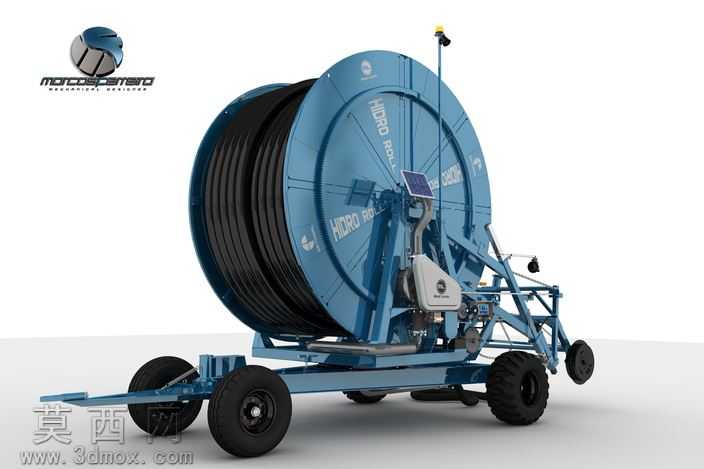

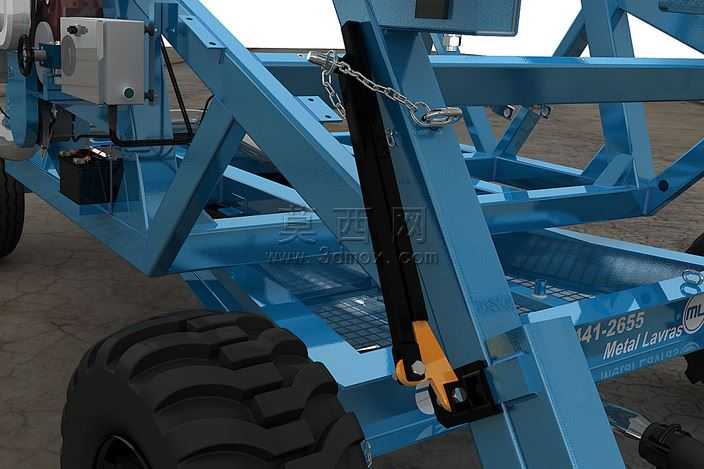

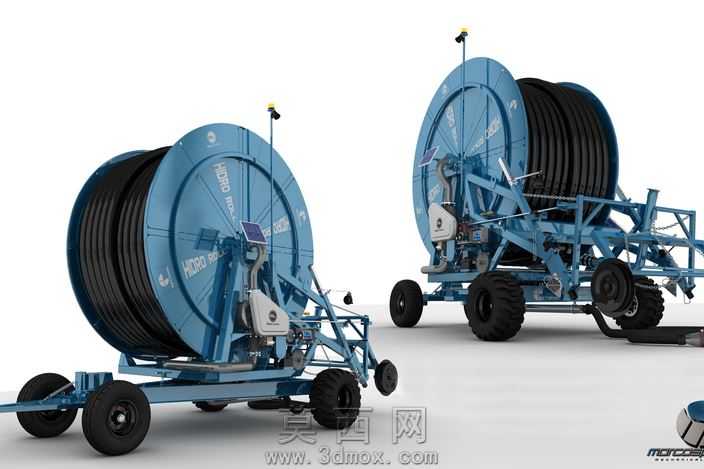

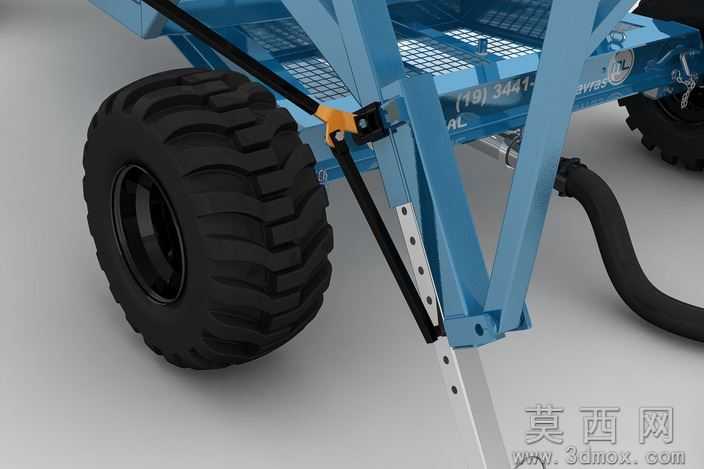

本作品为卷盘式灌溉施肥作业设备的三维建模成果，建模过程中严格参照实体设备的真实比例进行尺寸标定，整体采用自底向上的建模逻辑，先完成行走轮组、卷盘支撑桁架、PE输水管卷盘、导向行走小车、水肥混入装置、传动调速机构等独立部件的单独建模，再通过标准配合、高级配合完成整体装配，还原设备真实的运动约束关系。材质渲染阶段，针对设备不同部件的物理属性匹配对应材质：主体承载桁架采用哑光蓝色工业漆金属材质，还原农用设备的防腐漆面质感；行走轮胎采用带细微胎纹纹理的黑色橡胶材质，添加轻微的磨损做旧效果提升真实感；输水卷盘上的PE软管采用哑光黑色柔性塑料材质，通过多层缠绕的阵列排布还原卷管的堆叠层次；顶部的信号感应部件、太阳能供电模块分别匹配透明PC材质、磨砂光伏板材质，金属连接件做镀锌亮面金属处理，整体渲染采用柔和的影棚布光，清晰呈现设备的结构层次与材质差异。结构设计上，完整还原了设备的核心功能结构：大直径卷盘通过轴承座固定在桁架主体上，可实现输水管的自动回收排布；尾部的导向小车可沿桁架横梁横向移动，保证卷管过程中软管整齐排布不出现乱层；底部采用大花纹越野轮胎搭配支撑支腿结构，既满足田间地块的转场移动需求，作业时也可通过支腿保证设备稳定性；设备集成的水肥混入模块可在灌溉输水过程中同步完成肥料配比施加，实现水肥一体化作业。建模过程中对关键传动部件做了简化的运动仿真约束，可直观演示卷盘转动、导向小车横移、喷头小车牵引的完整作业流程，所有部件的建模均做了合理的特征简化，在保证结构外观还原度的同时控制模型整体面数，兼顾展示效果与文件使用效率。
