水平式快速压紧拨动夹工装结构

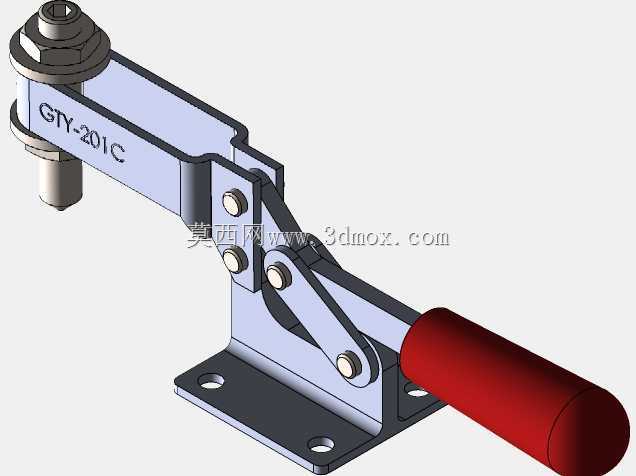

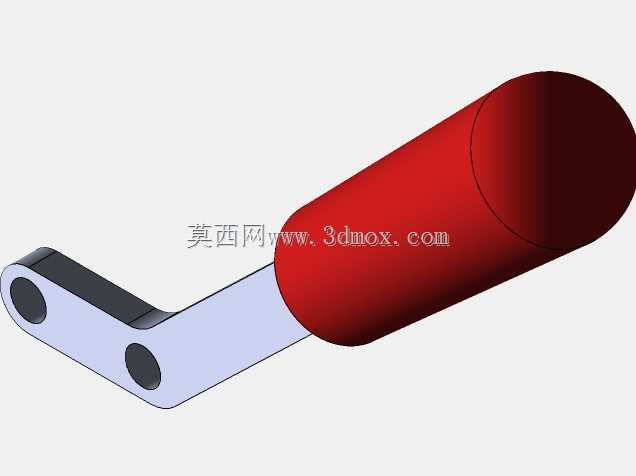

　　这款手动拨动式压紧夹具，是工装治具领域应用极广的标准夹紧元件，在五金加工、电子装配、木质工件加工、焊接工装定位等场景中都能见到它的身影，核心作用是在工序作业时快速对工件施加稳定的压紧力，避免工件在加工、装配、检测过程中出现位移、翘曲，保障工序精度与作业安全。从结构设计来看，它采用了经典的肘节连杆死点锁止原理，整套连杆机构在压头压紧到位后会越过机械死点位置，此时即便压头受到工件方向的反向反作用力，机构也不会自行松脱，无需额外施加持续的握持力就能维持稳定的夹紧状态，操作时仅需扳动红色的卧式手柄，就能完成夹紧与松脱的动作切换，单步操作耗时不到一秒，相比传统的螺栓压紧、压板压紧方式，装夹效率能提升数倍，

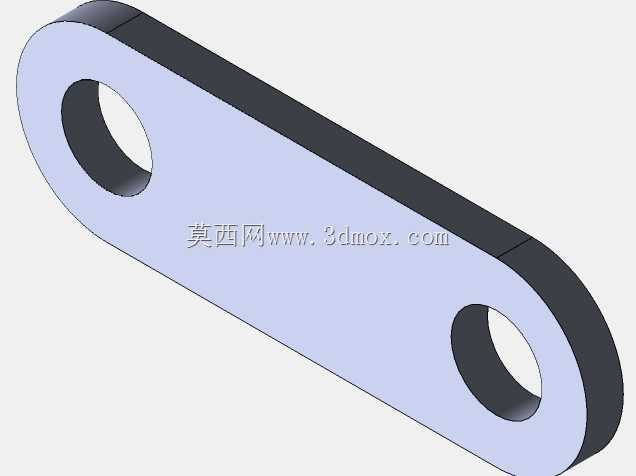

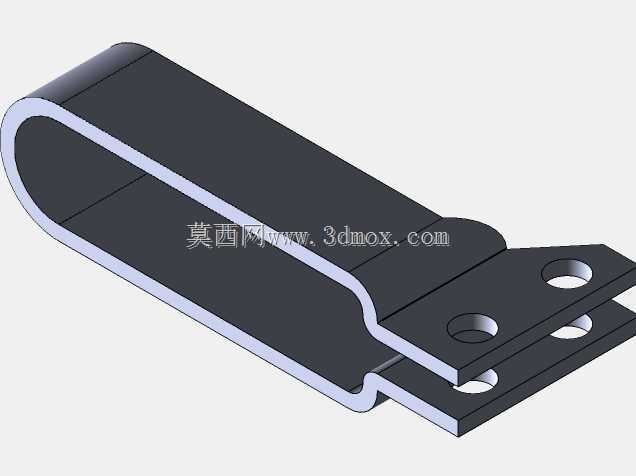

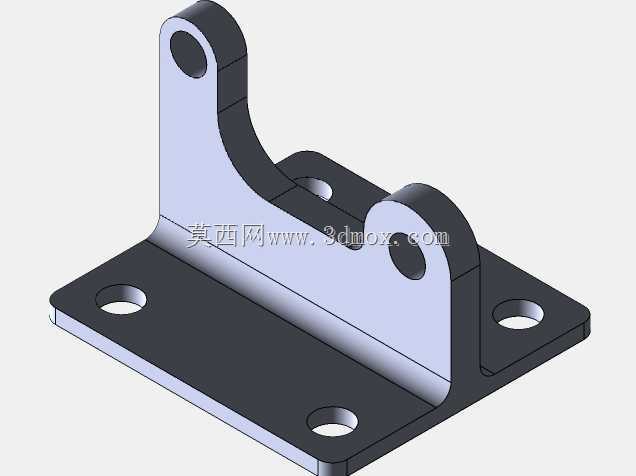

　　非常适合高频次重复装夹的流水线作业场景。底座采用带安装孔的平板式结构，四个沉头安装孔可直接通过内六角螺栓固定在工装台板、型材机架或者专用治具基板上，安装时需要注意预留足够的手柄扳动空间，避免手柄运动行程范围内与其他工装结构、工件轮廓产生干涉，压头部分采用带浮动压块的结构设计，压紧时可以自适应贴合工件表面，不会因为工件表面存在微小的角度偏差就出现压接不实、压伤工件表面的问题，压杆的伸出长度可根据实际装夹需求做小范围调整，适配不同高度的工件装夹场景。整套结构的受力路径经过优化，扳动手柄时的作用力经过连杆组放大后传递到压头，操作人员仅需施加很小的扳动力，就能在压头端产生数百牛的压紧力，足以应对绝大多数轻型工件的装夹需求。

　　在做产线工装设计选型时，需要重点核对压头的垂直行程、底座的安装孔位尺寸、手柄扳动的水平回转半径，确保夹具安装后既能够到工件的压紧位置，又不会在开合过程中与周边的送料机构、加工头、检测元件产生运动干涉，同时要注意夹具的安装平面需要保证足够的平面度，避免底座安装后出现变形，影响连杆机构的动作顺畅度与锁止可靠性。日常使用中，定期在连杆铰接的销轴位置加注少量润滑脂，就能长期维持机构的动作顺滑，避免出现卡滞、锁止不到位的问题，铰接销轴采用耐磨的金属材质，长期高频使用也不易出现磨损松旷，能保持稳定的夹紧精度。
