可调式活动扳手精密结构三维造型

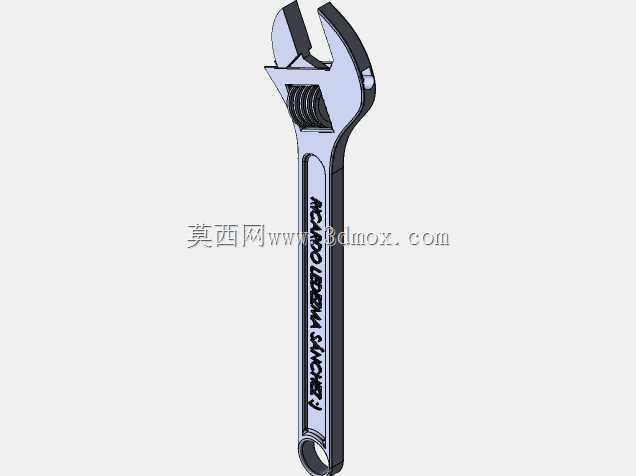

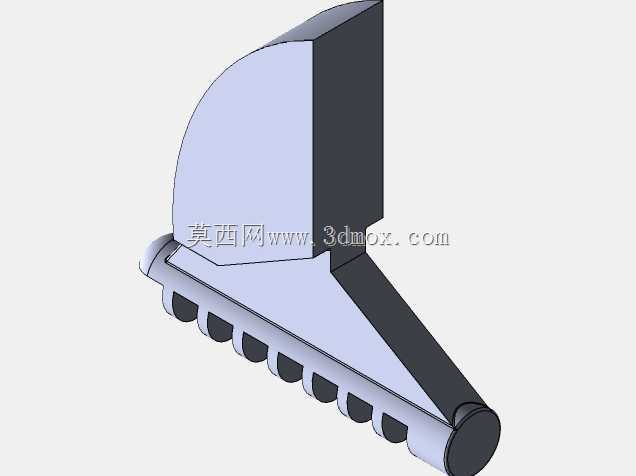

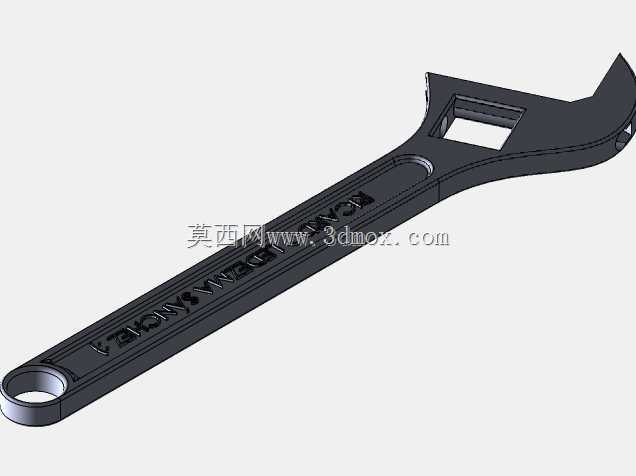

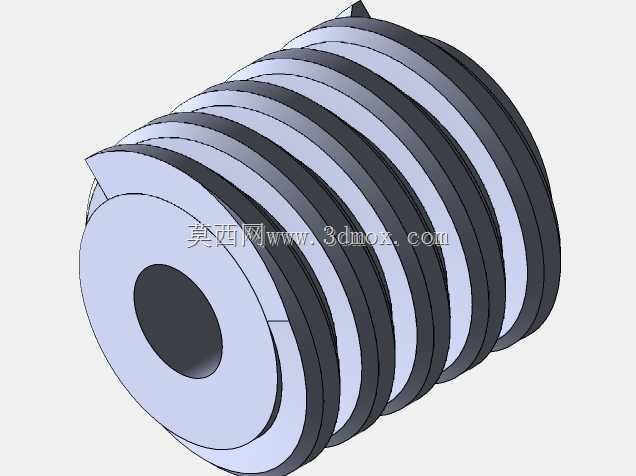

　　在设备维保、装配产线、管道施工及户外抢修场景中，活动扳手始终是夹持不同规格紧固件的核心手动工具。该模型围绕扳体、活动钳口、调节蜗杆与握持手柄四大核心部件完成参数化建模，完整还原了开口调节机构的啮合关系与运动边界。从结构设计逻辑看，固定钳口与扳体为一体化受力主体，活动钳口通过燕尾导向槽嵌入扳体头部，齿面与调节蜗杆形成连续传动；转动蜗杆时，活动钳口沿导向面平稳平移，从而实现开口尺寸的无级变化，以适配螺栓、螺母、管接头等多种六方或异形零件。建模过程中重点控制了钳口夹持面的平行度、齿牙啮合间隙以及导向槽的配合公差，避免调节过程中出现卡滞或旷量。头部过渡区域采用圆弧加强结构，可将拧紧时的集中应力向扳体主干均匀分散，

　　降低长期重载下开裂或塑性变形的风险。手柄部分依据握持姿态进行截面收窄与防滑纹理处理，表面字符区域采用凹陷包覆造型，既提升视觉辨识度，也为后续包胶或滚花工艺预留结构基础。外形尺寸方面，模型按常规手动扳手比例构建，头部开口范围覆盖常见中小规格紧固件，整体长度适合单手发力，头部厚度与开口宽度经过协调，能够进入多数设备外侧的狭窄操作空间。安装与使用边界上，该工具无需额外固定接口，直接由操作人员手持施力；钳口应完全贴合紧固件对边，避免因接触面积不足导致棱角打滑。三维结构清晰展示了蜗杆螺旋升角、钳口行程极限及手柄力臂关系，可用于工具结构分析、维修培训演示、人机工程校核以及五金产品方案验证，也能为专用扳手改型、夹持机构设计提供直接的几何参考。
