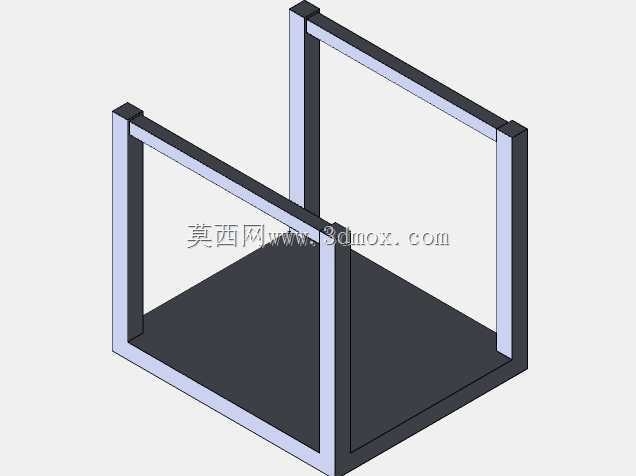

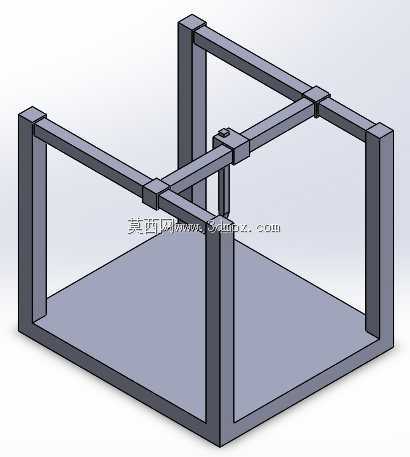

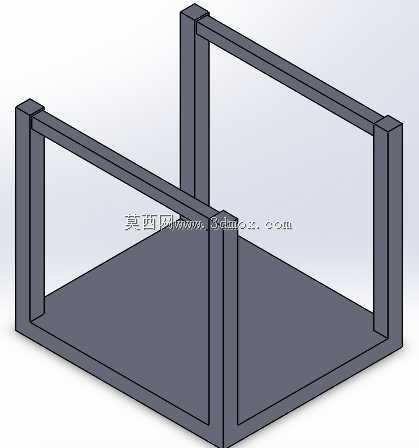

该结构采用典型的龙门式直角坐标布局,底部为矩形安装基座,两侧竖立支撑框架,顶部横梁承担X向导向与承载,移动横梁沿两侧立柱方向完成Y向跨距运动,末端执行部件再沿竖直轴完成Z向升降。三个运动轴相互正交,运动学关系简单,控制逻辑相比多关节串联机器人更直接,适合在固定工作空间内完成点位搬运、上下料、涂胶、检测、码垛或轻量装配任务。在3C电子装配、实验室自动化、小型机床上下料以及包装分拣场景中,这类机构能够以较低复杂度实现稳定的直线动作。由于各轴主要承受沿导轨方向的载荷,设计时需要重点关注横梁挠度、立柱连接刚度以及滑块受力偏心。基座平面承担整机定位基准作用,安装面应保证足够平面度,否则框架装配后会出现导轨平行度偏差,

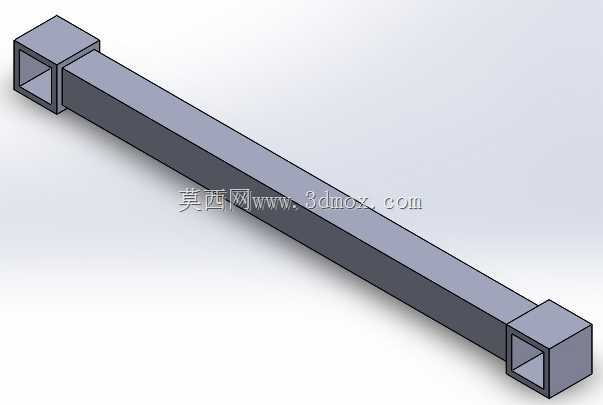

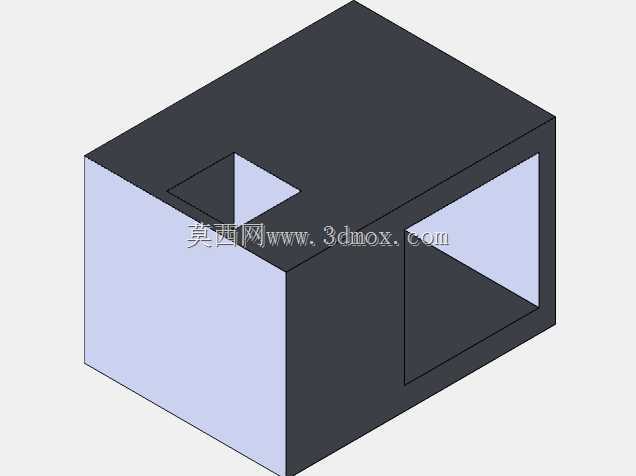

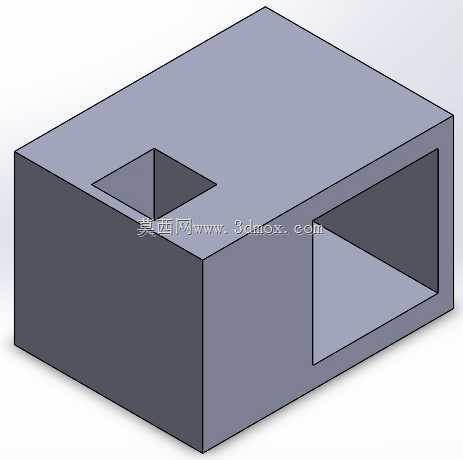

长期运行将加剧滑块磨损并影响重复定位精度。顶部横梁跨距决定有效工作宽度,若跨距较大,应优先选用抗弯截面更合理的铝型材或钢结构件,并在端部设置加强连接。移动横梁与竖直轴的连接部位是受力集中区,末端负载、加速度以及悬臂长度都会形成附加弯矩,因此滑块数量、安装板厚度和紧固件规格需要按实际工况核算。该方案的设计思路偏向模块化:框架负责建立稳定坐标系,直线导向件负责运动精度,驱动元件可根据速度、负载和成本选择同步带、丝杠或齿轮齿条。轻载高速场合可采用同步带传动,重载或高精度点位更适合丝杠,长行程水平轴则常用齿轮齿条。竖直轴需要考虑断电或失气时的下滑风险,通常需配合制动电机、带自锁的减速机构或平衡元件。外形边界由基座长宽、
立柱高度和横梁外伸尺寸共同确定,选型时应先确认现场安装空间、维护通道以及周边设备干涉范围。底座可直接固定在地面或工作台上,也可通过调节脚杯进行水平校正。整机不依赖复杂姿态变换,优势在于轨迹可预测、程序调试方便、刚性较好且维护点清晰;不足是工作区域受框架限制,灵活性不及关节机器人。对结构工程师而言,建模时应先建立行程包络和安装基准,再细化型材截面、连接板、导轨滑块、拖链走线和端部限位,避免后期因驱动选型或末端工具变化导致整体框架返工。
