简易直角坐标式龙门桁架机械手结构

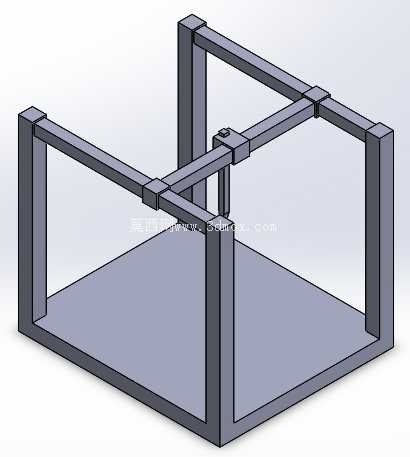

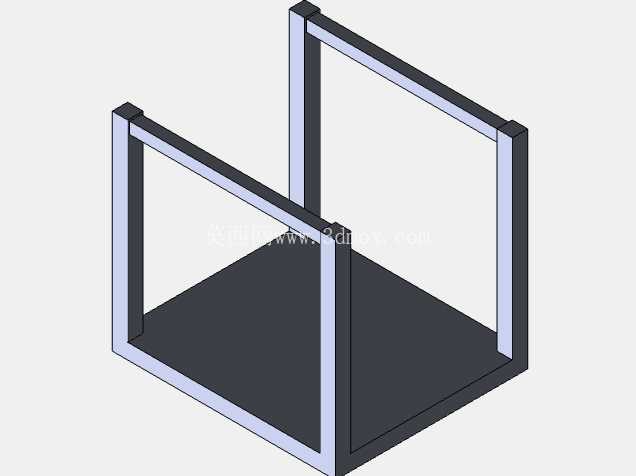

　　这套直角坐标式龙门桁架结构，是工业现场做直线点位搬运、工位移载最常用的基础机架形式，日常在3C电子小件分拣、注塑机上下料、板材码垛、工装夹具移位这类场景里出镜率极高，区别于多关节机器人的灵活曲面作业，它的核心优势就是XYZ三个轴向的直线运动精度可控，负载刚性强，大跨度下的运行稳定性比单臂悬臂结构好太多。从结构设计逻辑来看，这套机架采用双X向平行梁作为底部承载基础，两根平行的竖向立柱直接承接Y向横梁的负载，整体形成对称的门式受力结构，这种布局能最大程度抵消单立柱带来的倾覆力矩，哪怕Y轴滑台移动到横梁最远端，整体机架的形变量也能控制在直线导轨允许的安装精度范围内，不会因为偏载导致导轨卡滞、传动件磨损加剧。

　　做这类结构设计的时候，首先要确认现场的安装边界：底部两根平行梁的间距要匹配现场安装地面的预埋地脚位置，同时要预留出两侧的维护操作空间，不能让立柱紧贴车间墙体或者周边设备，否则后期装配导轨、拖链的时候没有操作余量；Y向横梁的跨度要覆盖所有需要作业的工位行程，注意横梁的伸出端不能超出底部支撑梁的投影范围太多，一般悬臂比例控制在1:5以内就能保证足够的刚性，要是跨度过大就得在横梁内部增加加强筋，或者选用更高截面规格的铝型材/焊接方管来做梁体。Z向的滑台安装板是后续加装执行机构的接口，设计的时候要提前预留好标准的安装孔位，不管是装气动夹爪、真空吸盘还是电动拧紧轴，都能直接通过转接板固定，不用二次打孔破坏梁体结构。三个轴向的运动模块一般是搭配直线导轨加同步带或者滚珠丝杠传动，轻载高速场景用同步带就能满足需求，重载或者高精度定位场景就得换滚珠丝杠，这套基础机架的型材选型是按中等负载来做的，梁体采用的是标准工业铝型材拼接，连接处用高强度角件和内置螺栓固定，相比焊接机架，铝型材拼接的优势是装配精度容易调整，后期改行程或者扩展工位的时候不用切割焊接，直接拆改型材长度就能适配新的需求。

　　现场安装的时候，首先要把底部两根X向梁的水平度校调到0.1mm/m以内，不然滑台在X向运行的时候会出现高低差，长期运行会加剧导轨滑块的磨损，立柱和底部梁、Y向横梁连接的时候，要反复打表测量横梁的平行度，保证两根X向导轨和Y向导轨的垂直度误差控制在允许范围内，不然三个轴的运动坐标系会出现偏差，最终的点位定位精度就达不到要求。另外这类桁架结构一般会在梁体侧面预留拖链安装槽，用来布设气管、电机线缆和传感器信号线，避免线缆在设备运行的时候出现拖拽磨损，底部的安装脚板要做可调式设计，方便现场安装的时候微调整体机架的水平，不用额外垫塞垫片。

　　实际生产里，这类直角坐标桁架的维护成本很低，日常只需要定期给导轨滑块加注润滑脂，检查连接螺栓有没有松动就行，相比多关节机器人，它的操作编程也更简单，普通的PLC就能实现点位控制，不需要专门的机器人控制系统，对于固定流程的直线移载作业来说，投入成本和后期维护成本都低很多，是中小规模自动化升级里性价比极高的一种执行机构载体。设计的时候还要注意预留安全防护的安装位置，比如各轴的硬限位挡块、原点传感器、极限位置的缓冲器安装位，避免设备超程运行的时候出现撞机事故，整体结构没有多余的冗余设计，所有梁体的长度、连接位置都是按实际作业行程来匹配的，不会出现材料浪费的情况，同时兼顾了结构刚性和装配便捷性，不管是做单机自动化改造还是整线的工位移载，都能直接在这个基础结构上扩展对应的功能模块。
