小型圆形按钮式开关中断器结构设计

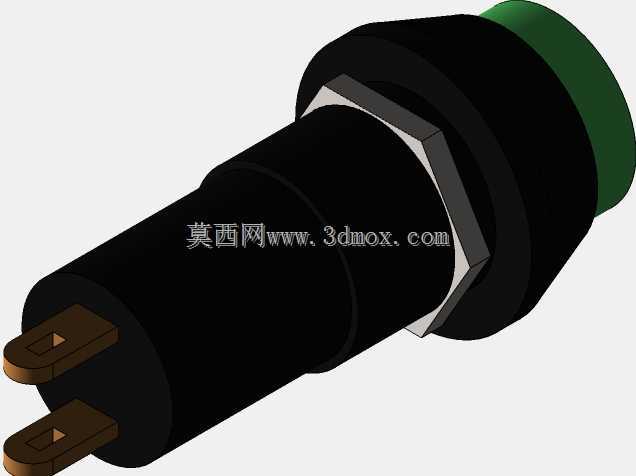

　　这款小型圆形按钮式中断器，是电气控制回路里最常见的通断执行元件，整体采用圆柱主体加六角安装法兰的经典布局，前端伸出两片平行的铜质插片端子，后端为绿色按压操作端，结构紧凑，适配各类面板开孔安装场景。从实际选型角度看，这类元件大量用在小型控制柜、手持操作盒、测试治具、小家电控制板以及非标自动化设备的辅助回路中，承担信号触发、回路切断、模式切换等功能，不需要大电流通断能力，但对手感一致性、安装稳固性和端子接触可靠性有明确要求。设计时首先要确定面板安装边界，六角法兰的作用是在螺母锁紧时提供止挡面，避免圆柱主体随螺母转动，因此法兰外径必须大于面板开孔直径，同时预留扳手或套筒的操作空间；圆柱主体的长度要覆盖面板厚度、螺母厚度以及背部接线余量，

　　过长会挤占柜内走线空间，过短则无法完成锁紧。前端插片端子采用标准扁插结构，适配常规插接端子，两片端子的中心距、插片厚度与宽度都要符合通用接插件规格，保证插拔力适中，既不会因振动松脱，也不会给装配造成过大阻力。端子与内部触点的连接部分在模型中做了一体化过渡，减少了额外铆接结构带来的接触风险，也让整体刚性更好。后端绿色按压帽突出于主体端面，既区分操作区域，也提供足够的按压行程，帽体边缘做了圆滑处理，避免操作时划伤手指。内部腔体需要容纳动触点、静触点、复位弹性件以及定位结构，圆柱外壳的壁厚要兼顾绝缘性能与结构强度，在满足插拔和按压力度的前提下控制整体外径。建模过程中，圆柱主体、六角法兰、端子插片和按压帽可分别独立建模后装配，

　　方便后续出工程图时拆分零件明细；六角部分可通过拉伸切除生成标准对边尺寸，端子插片端部的倒角要还原，这是实际插接时的导入结构，不能忽略。安装时从面板正面穿入主体，背部旋紧锁紧螺母，法兰与螺母共同夹紧面板，插片端子直接对接线束端子，不需要焊接，装配效率较高。在设备布局校核时，要注意按钮背部的插片接线方向，预留线束弯曲半径，避免与邻近元件干涉；按压操作端要突出面板足够高度，保证戴手套操作时也能可靠触发。这类元件的三维结构还原，重点不在复杂曲面，而在安装配合尺寸、端子位置和操作行程的准确表达，能够直接用于面板开孔定位、装配干涉检查以及线束走向规划，对电气柜布局设计和小型设备结构开发都有实际参考价值。
