商用双层不锈钢户外烧烤炉结构设计

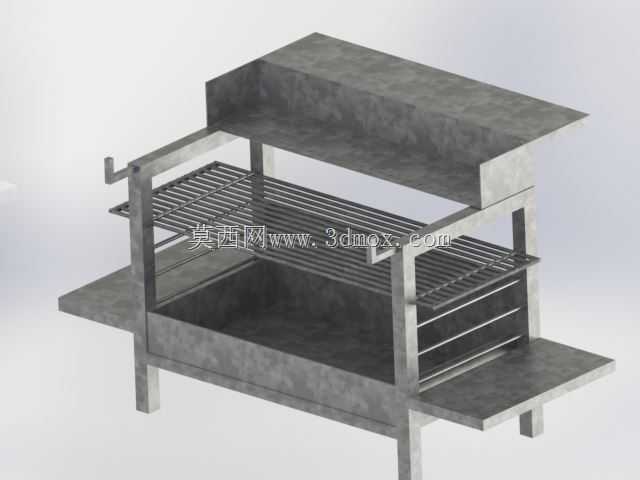

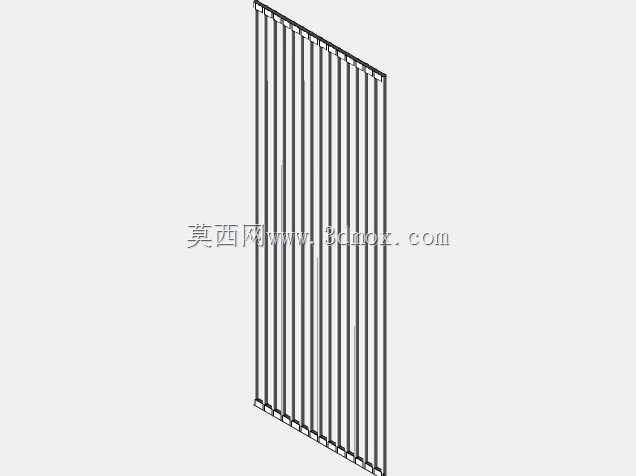

　　这款双层结构的户外烧烤设备，主要面向商用流动摊点、户外露营营地、自助餐饮门店的烤肉烹饪场景，整体采用食品级不锈钢材质打造，适配木炭、固体酒精等多种固体热源，可同时满足多份食材的烤制与保温需求。从结构设计逻辑来看，设备采用分层式功能布局，最下层为封闭的热源容纳腔，腔室边缘做了15mm高的挡边设计，可避免炭灰、油污在使用过程中溢出到台面或地面，腔室底部预留了10mm的通风间隙，无需额外加装风门结构即可保证热源充分燃烧，减少燃烧不充分产生的烟气。中层为格栅式烤制区，格栅采用直径8mm的不锈钢圆钢等距排布，栅条间隙控制在12mm，既可以避免小块食材掉落，又能保证热源热量直接接触食材，形成烤制特有的焦香纹理，烤制区两侧设置了可抽拉的滑动导轨，

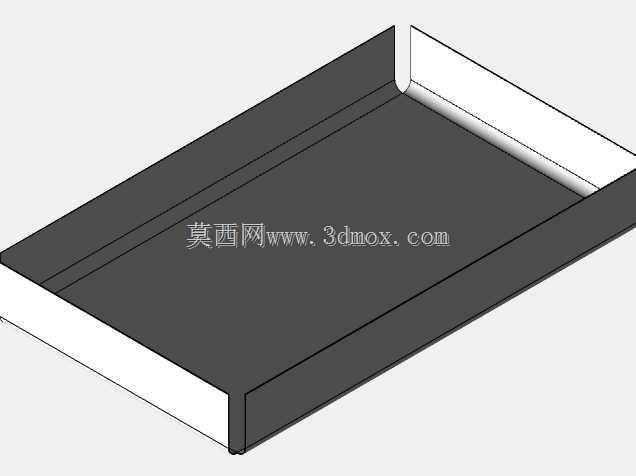

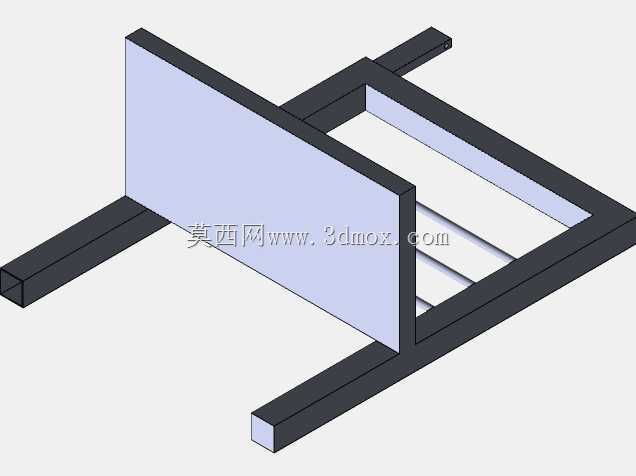

　　格栅可整体抽出，方便使用后清理炭灰与残留油污。上层为平顶式保温置物台，台面采用1.2mm厚的不锈钢板折弯成型，距离中层烤制区的垂直高度为220mm，可利用热源上升的余温对烤好的食材进行保温，避免食材放置过久冷却影响口感，同时也可临时放置调料瓶、待烤食材盘等物品，减少操作过程中来回取物的动线长度。设备的支撑腿采用3030mm的不锈钢方管制作，四条支腿底部做了磨平处理，放置在平整地面时无晃动问题，整体外形长度控制在1200mm、宽度600mm、总高度1100mm，安装时无需额外固定，直接放置在平整硬质地面即可使用，支腿的承重设计可满足满载15kg食材与热源的承重需求，正常使用过程中不会出现结构变形。设备右侧额外设置了可折叠的延伸置物板，

　　展开后可增加300400mm的操作空间，不用时可向下折叠贴合设备侧壁，减少存放时的占用空间，适合流动摊点转场运输时收纳。在细节处理上，所有与食材接触的部位都做了圆角打磨处理，没有尖锐毛刺，避免操作过程中划伤操作人员，格栅的焊点都做了抛光处理，不会残留油污与食物残渣，降低清理难度。整体结构没有复杂的传动与电控部件，后期维护仅需定期检查格栅的变形情况、支腿的连接牢固度即可，维护成本极低，适配高频次的商用使用场景，也可满足家庭多人户外聚会的烤制需求。
