圆形多接口PCB防护安装壳体结构

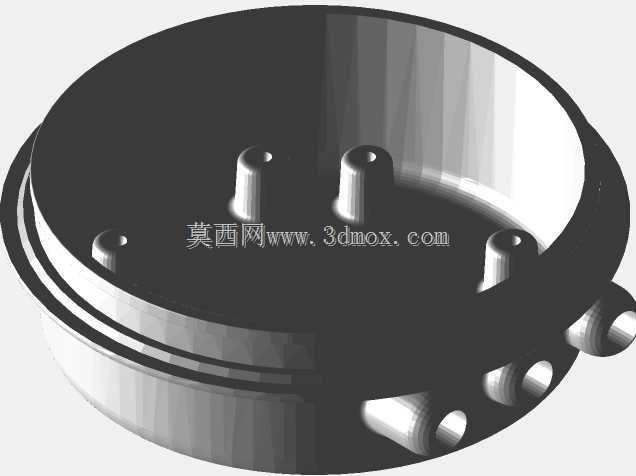

　　这款圆形PCB安装壳体，主要面向工业传感检测、小型电气控制单元的板载防护场景使用，日常多配套在户外工况的传感节点、小型信号采集模块上，用来承载固定印刷电路板，隔绝外界粉尘、水汽以及轻度外力磕碰对板上电子元件的损伤。壳体整体采用圆形腔体设计，这种结构相比方形壳体在同等壁厚下抗挤压形变能力更强，在狭小安装空间内也能避免棱角剐蹭周边布线，适配设备内部圆弧过渡的安装空位。腔体内侧设置的三个带孔安装柱，是按照常规圆形PCB的安装孔位间距排布，柱体高度经过测算，刚好能让PCB板固定后与壳体内底面留出足够间隙，避免板底焊接的引脚直接触碰壳体造成短路，同时预留的间隙也能给板上发热元件留出自然散热的空气流通空间。壳体侧壁预留的多个侧向出线接口，

　　分别对应电源输入、信号输出、外接传感探头的走线需求，接口的内径尺寸适配常规的工业线缆护套，装配时可以直接穿入线缆后做密封处理，不需要额外在壳体上重新开孔，减少现场二次加工的工作量。设计时优先考虑了装配的便捷性，壳体的开口边缘做了阶梯止口结构，上盖扣合时可以直接嵌入止口定位，不需要额外调整对位，配合密封圈就能实现基础的IP防护等级，适合在车间、户外柜内这类常规工业环境下使用。安装边界上，壳体的外圆直径适配多数小型传感设备的标准安装位，侧壁接口的位置做了凸起加强，避免穿线时接口处受力开裂，腔体内部的净空高度可以容纳最高不超过12mm的板载元件，包括常规的接线端子、小型电容、接插件都能顺利装入，不会出现盖合上盖后挤压元件的问题。

　　日常选型时，这类壳体可以直接用来改造定制小型检测模块，不需要从零开始设计外壳结构，只需要根据自身PCB的元件布局微调安装柱位置就能快速投入使用，能大幅缩短小型电气单元的开发周期，也能保证成品外壳的结构强度满足工业场景的使用要求。
