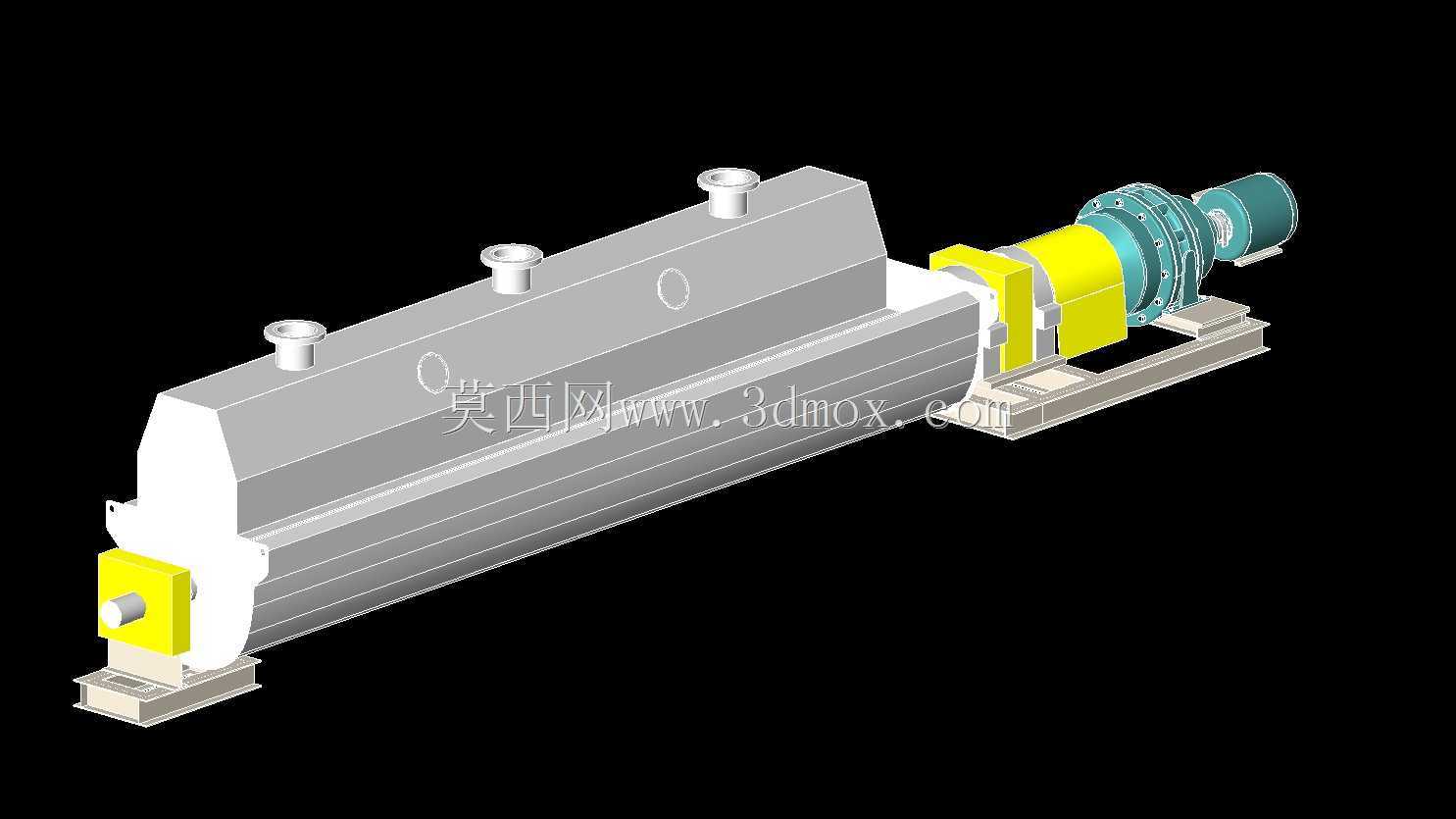

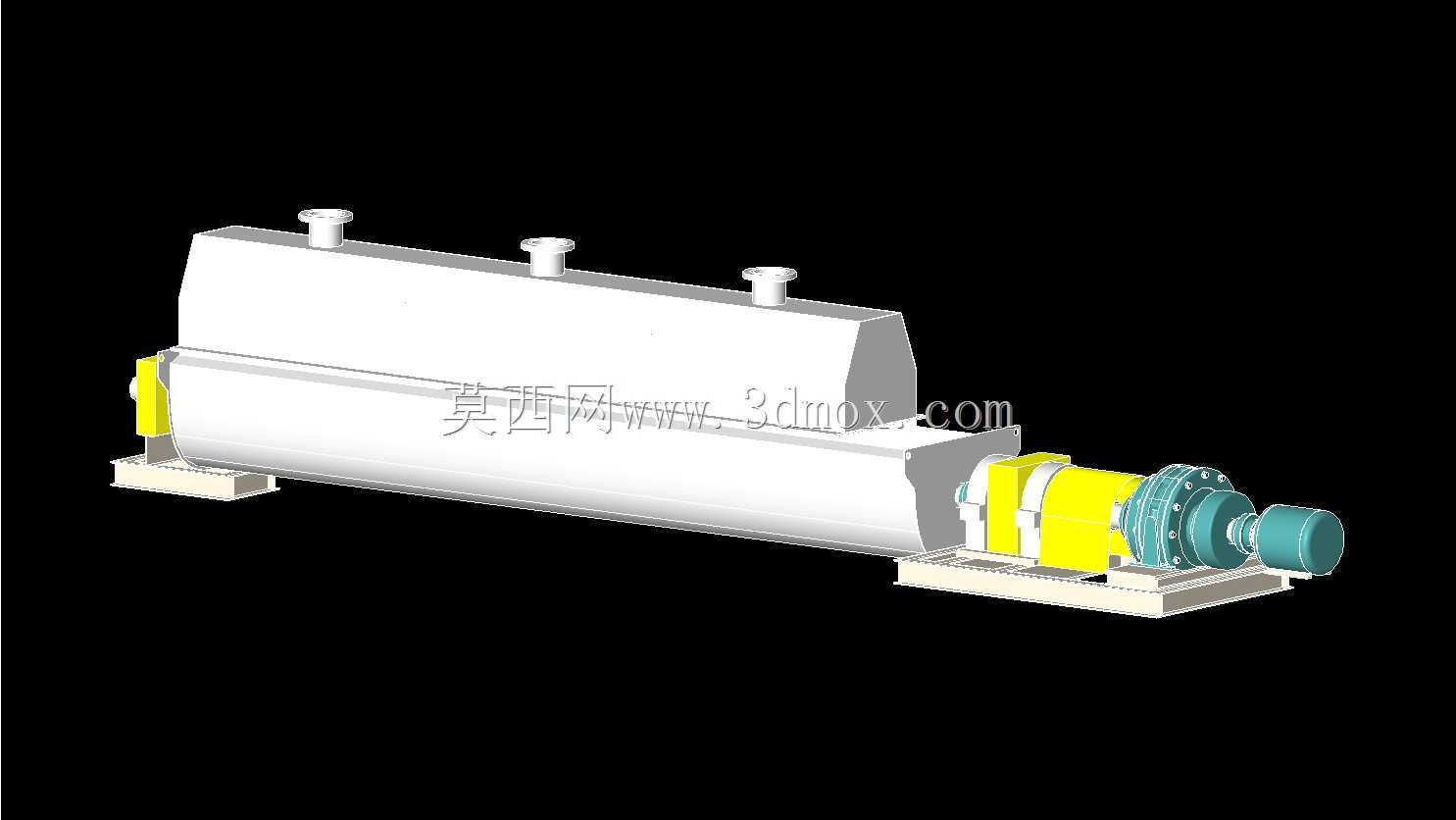

Holo-Flite螺杆式颗粒热交换处理设备

　　这款卧式螺杆式热处理器主要面向散状颗粒物料的连续式温度调控场景，在粮食深加工、化工粉体造粒、塑料粒子改性、矿砂预处理等产线中，常被布置在物料输送路径中段，完成颗粒升温熔融前预热、挤出成型后冷却、反应后物料降温等工序，替代传统的流化床、夹套输送槽等设备，解决传统换热方式物料停留时间不均、换热效率低、粉尘外溢的问题。设备采用单根大直径空心螺杆作为核心换热构件，螺杆直径30英寸，整体筒体有效长度28英尺，配套的驱动端采用减速电机直连结构，驱动端设置独立的轴承座与密封组件，避免换热介质泄漏污染物料，同时在螺杆与筒体的配合间隙处采用双垫密封结构，可吸收螺杆在0摄氏度到高温工况切换时产生的最大1.2英寸热胀冷缩变形量，避免螺杆卡滞、

　　密封件磨损过快的问题。设计阶段优先考虑了安装边界的适配性，整机采用卧式落地安装结构，底部设置三个可调式支撑脚座，可直接固定在常规混凝土设备基础上，不需要额外搭建钢架平台；筒体顶部设置三个工艺接口，可根据工况接入蒸汽、热水或者导热油作为换热介质，介质在空心螺杆、筒体夹套内循环流动，通过金属壁面与槽内的颗粒物料间接接触完成热量传递，全程物料与换热介质不直接接触，避免物料被介质污染。换热过程中螺杆低速转动，一方面推动颗粒沿筒体轴向从进料端向出料端移动，另一方面不断翻动料层，让靠近壁面的高温/低温物料与内部物料持续混合，保证整批物料的温度均匀性，避免局部过热导致物料变质、或者局部冷却不足影响后续工序。建模过程中对螺杆的螺旋叶片升角、

　　筒体夹套的流道走向、驱动端的联轴器同轴度、密封组件的配合公差都做了1:1还原，可直接用于产线布局的干涉检查、设备安装的预留空间核算，也可作为同类型换热设备设计的参考原型，帮助结构设计人员快速掌握这类卧式间接换热设备的结构组成与布置逻辑，减少前期方案设计的重复建模工作量。
