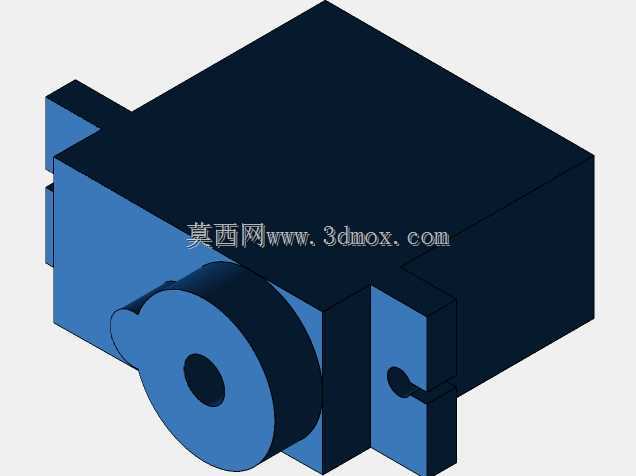

日常做小型自动化样机、航模结构、桌面级机械臂关节选型时,这类9g规格的微型伺服是绕不开的基础执行件,很多刚接触结构设计的从业者容易忽略它的安装边界与输出特性,最后装配时出现干涉、扭矩不足的问题。从结构设计逻辑来看,这类微型伺服的外壳采用上下扣合的矩形结构,两侧伸出带安装孔的固定耳,是为了在狭小安装空间内实现快速固定,不需要额外设计复杂的安装支架,直接通过M2规格的螺丝就能固定在亚克力板、3D打印结构件或者薄金属支架上,固定耳的孔位间距是选型时首先要核对的参数,很多新手建模时直接照搬外形不核对安装孔距,最后打样出来装不上,耽误项目进度。输出端采用十字形的舵盘接口,这是行业通用的接口标准,配套的塑料舵盘、金属舵盘都能直接适配,
输出轴的中心高度与外壳顶面的距离经过严格控制,保证舵盘转动时不会和外壳上沿产生摩擦,输出轴的转动范围通常覆盖0到180度区间,内部通过减速齿轮组将电机的高速转动转化为低转速大扭矩的角度输出,能满足小负载场景下的精准角度控制需求。从实际应用场景来说,这类微型伺服大量用在小型航模的舵面控制、桌面机械臂的关节转动、智能小车的转向机构、小型自动门锁的锁舌驱动,还有教育类机器人的动作执行结构上,因为自重轻、体积小,不会给搭载的平台带来过多的负载负担。建模时需要特别注意出线端的位置,通常在外壳的尾部预留了走线槽,设计安装结构时要给连接线留出足够的弯曲空间,避免线材被外壳或者安装支架挤压破损,同时要注意输出轴的轴向窜动间隙,
在装配结构设计时不要给舵盘施加过大的轴向压力,否则会导致内部齿轮卡滞,缩短使用寿命。外壳的边角做了小尺寸的倒角处理,既避免了注塑生产时的应力集中问题,也能防止装配时锋利的边角划伤线材或者操作人员。两侧的固定耳厚度较薄,建模时不要随意修改固定耳的厚度,否则会降低安装结构的强度,螺丝锁紧时容易出现固定耳开裂的问题。另外,这类伺服的输出端负载是径向受力为主,设计连接结构时尽量不要给输出轴施加过大的轴向拉力,避免内部齿轮轴出现变形,影响角度控制精度。
